74

 electrolux

И з г о т о в и т е л ь   с н и м а е т   с   с е б я

в с я к у ю   о т в е т с т в е н н о с т ь   в   с л у ч а е
н е с о б л ю д е н и я   у к а з а н н ы х   м е р
безопасности.

В качестве сетевого шнура должен

использоваться специальный кабель
соответствующего сечения, который Вы
можете приобрести в сервисном центре.

•

H07 RN-F

•

H05 RN-F

•

H05 RR-F

•

H05 VV-F

•

H05 V2V2-F (T90)

Замена сетевого шнура должна
производиться исключительно
с п е ц и а л и с т а м и
а в т о р и з о в а н н о г о   с е р в и с н о г о
центра или лицами, имеющими
аналогичные полномочия, при
соблюдении действующих норм
и правил.

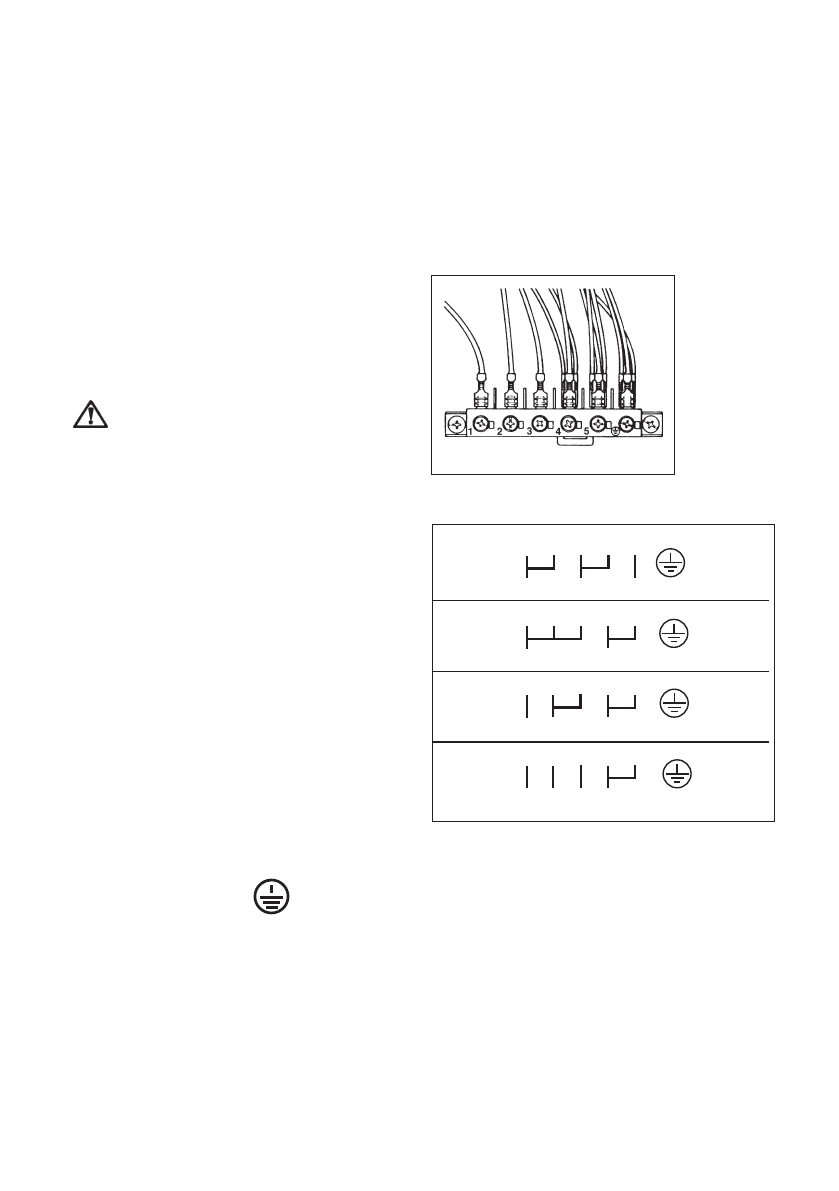

Подсоединение к клеммной
колодке

Плита оснащена легко доступной 6-

п о л ю с н о й   к л е м м н о й   к о л о д к о й ,
перемычки на которой уже установлены
таким образом, который соответствует
п о д к л ю ч е н и ю   к   т р е х ф а з н о й   с е т и
электропитания напряжением 400 В с
н у л е в ы м   п р о в о д о м .   П р и   н а л и ч и и
другого напряжения сети перемычки на
к л е м м н о й   к о л о д к е   д о л ж н ы   б ы т ь
у с т а н о в л е н ы   т а к ,   к а к   п о к а з а н о   н а
рисунке.

Провод заземления должен быть

подключен к клемме

.

П о с л е   п о д с о е д и н е н и я   с е т е в о г о

шнура к клеммной колодке закрепите
его хомутом.

230V 3~

1   2   3   4   5

L1      L2      L3  PE

230V 1~

1   2   3   4   5

L1            N        PE

400V 2N~

1   2   3   4   5

L1  L2        N           PE

400V 3N~

1   2   3   4   5

L1  L2  L3  N           PE

Section

of cable

(min.)

4 x 1.5 mm

2

Section

of cable

(min.)

3 x 2.5 mm

2

Section

of cable

(min.)

4 x 2.5 mm

2

Section

of cable

(min.)

5 x 1.5 mm

2

B

B

B

B

Сечение

проводов

(миним.)

4 x 1,5 мм

2

Сечение

проводов

(миним.)

3 x 2,5 мм

2

Сечение

проводов

(миним.)

4 x 2,5 мм

2

Сечение

проводов

(миним.)

5 x 1,5 мм

2
