30

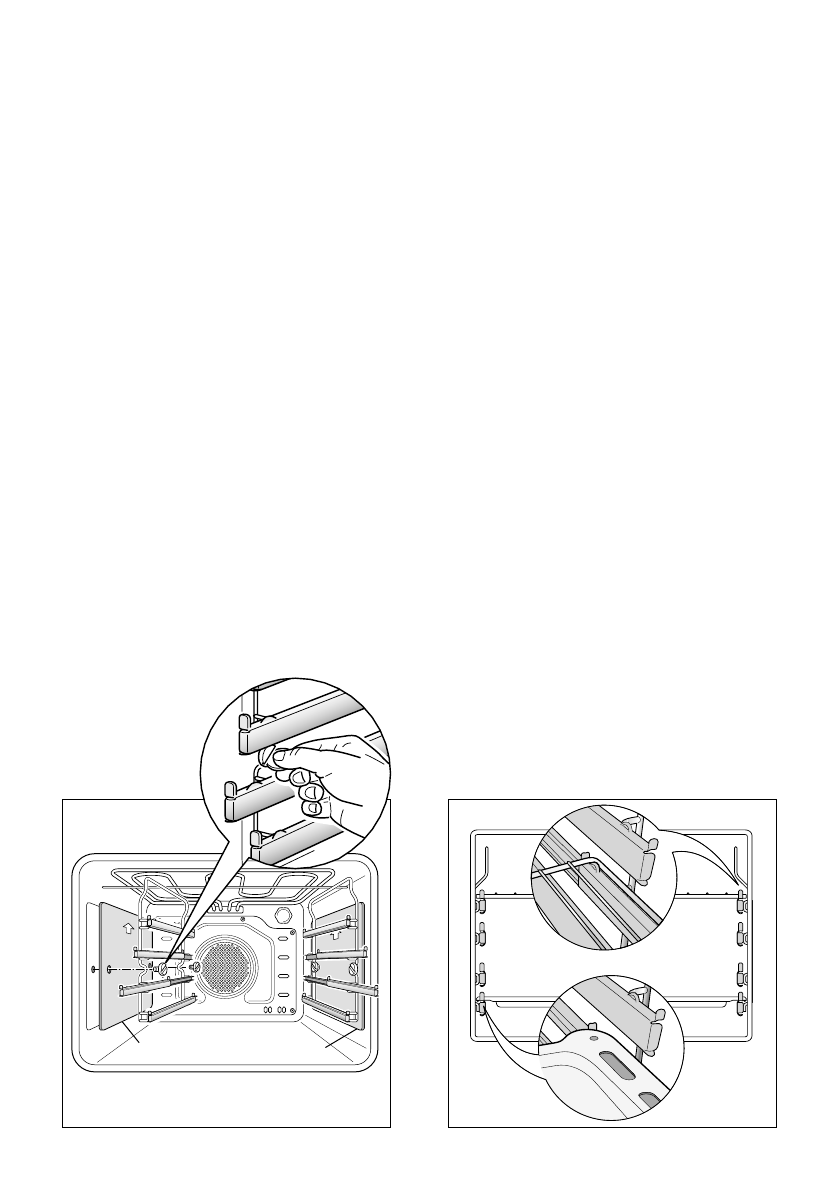

Рис. 4.7

Рис. 4.6

ОСНАЩЕНИЕ ДУХОВЫХ ШКАФОВ
Модели с наклоняющимся грилем и скользящими полочками

–  Установите скользящие полочки внутри духового шкафа с помощью 2 винтов (Рис. 4.6).
–  В  случае  оснащения  моделей  каталитическими  панелями  вставьте  данные  панели  «А»  стре

-

лочкой  вверх  (Рис.  4.6).  В  моделях  с  боковым  внутренним  освещением  каталитические  пане

-

ли  необходимо  установить  правильно,  как  указано  в  главе  «ПРАВИЛЬНОЕ  РАЗМЕЩЕНИЕ

КАТАЛИТИЧЕСКИХ ПАНЕЛЕЙ В МОДЕЛЯХ С БОКОВЫМ ОСВЕЩЕНИЕМ» на странице 30.

–  Задвиньте полочку и противень по направляющим (Рис. 4.3).
–  Установите полочку и противень на скользящих полочках (Рис. 4.7).
  Демонтаж осуществляется следующим образом:
–  Открутите  крепежные  винты  и  выдвиньте  скользящие  полочки  и  каталитические  панели  (при

наличии) на стенке духового шкафа, как показано на Рис. 4.6.

  Гриль  крепится  к  задней  стенке  духового  шкафа  на  шарнирах,  которые  позволяют  отводить

гриль вниз для облегчения процесса чистки верхней поверхности духового шкафа (Рис. 4.5).

СКОЛЬЗЯЩИЕ ПОЛОЧКИ (только в некоторых моделях)

–  Скользящие полочки облегчают процесс вставки и извлечения полочек. На эти полочки опира

-

ются все дополнительные противни, полочки можно мыть в посудомоечной машине.

–  При выдвижении на максимальную длину полочки блокируются.
–  Скользящие  полочки  легко  извлекаются.  Для  этого  необходимо  открутить  крепежные  винты  и

отсоединить их от стенок духового шкафа.

–  После  извлечения  скользящих  полочек  облегчается  доступ  к  верхней  поверхности  духового

шкафа  при  ее  чистке  (после  отведения  нагревательного  элемента  гриля  в  нижнее  положение

– рис. 4.5).

A

A
