УКАЗАНИЯ ДЛЯ МОД. PVD:

В  комплект  поставки  варочной  панели  входит  шнур  питания.  Это  позволяет  под-

ключать прибор только к электросети с напряжением 220-240 В между двумя фаза-

ми или между фазой и нейтралью.



Подключите  электроприбор  к  электрической  розетке,  защищенной  пре-

дохранителем (номинал см. в таблице).

Имеется возможность подключить варочную панель к электросети со следу-

ющими параметрами:

–  три фазы 220-240 В 3~
–  три фазы 380-415 В 3N~

Для перехода на новое подключение выполните следующие инструкции:



  Перед выполнением подключения к электросети убедитесь, что подключение за-

щищено  с  помощью  подходящего  предохранителя  (см.  таблицу)  и  площадь  по-

перечного сечения проводки соответствует потребляемой мощности прибора.



  Положите варочную панель на стол стеклянной поверхностью вниз.

Стеклянная поверхность должна быть защищена!



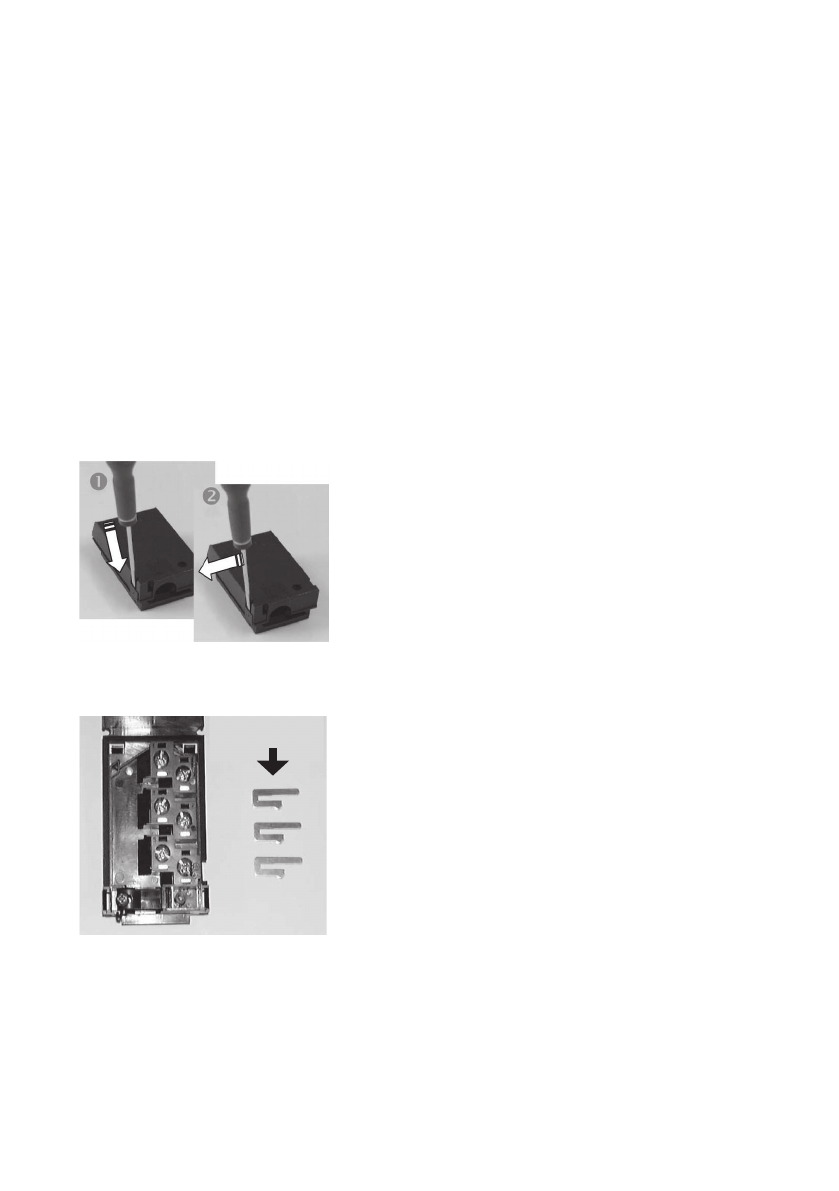

Снимите  крышку  клеммной  колодки,  вы-

полнив следующие операции:

–  найдите две лапки, расположенные сбоку,
–  нажмите  на  лапку  лезвием  плоской  отвертки

(выполните это для каждой лапки),

–  снимите крышку,
–  отверните  винты  крепления  клеммной  колод-

ки, в которой находятся шунты и провода шну-

ра питания,

–  отверните  винты  зажима  шнура  питания,  что-

бы освободить шнур питания,

–  извлеките шнур питания из клеммной колодки.

ШУНТ



Порядок выполнения нового подключения:

–  Шнур  питания  должен  соответствовать  реко-

мендациям, представленными в таблице.

–  Пропустите шнур питания через зажим.
–  Зачистите  концы  всех  проводов  шнура  пита-

ния  на  длине  10  мм,  принимая  в  расчет  длину

шнура питания, необходимую для выполнения

соединений на клеммной колодке.

–  Выполните  подключения  проводов  и  шунтов

(были  сняты  в  предыдущей  операции)  в  соот-

ветствии с параметрами сети электропитания,

как показано в представленной ниже таблице.

–  Затяните  винты  зажима  шнура  питания,  уста-

новите  на  место  крышку  клеммной  колодки  и

закрепите ее.

Примечание:

  убедитесь,  что  винты  на  клеммной

колодке надежно затянуты.
