5.8 Изменение режимов работы нагревателей электрошкафа жарочного

осуществляется с помощью пятипозиционного переключателя мощности,
который имеет круговое вращение и закреплен на внутренней стороне па-
нели блока управления, а ручка управления выведена на наружную сторону
панели блока управления.

5.9 Управление мощностью горелок осуществляется при помощи газо-

вых кранов.

ВНИМАНИЕ:

ГАЗОВЫЕ КРАНЫ ПЛИТЫ НЕ ИМЕЮТ КРУГОВОГО ВРАЩЕ-

НИЯ!

5.10 Плита снабжена блоком электророзжига, который предназначен

для розжига горелок от сети переменного электрического тока напряжени-
ем 220В и частотой 50Гц в стационарных условиях.

5.11 Панель блока управления плиты моделей 450ГЭ, 450-01ГЭ и 451ГЭ

выполнена в соответствии с рисунком 2а и 2б, принадлежность органов уп-
равления и смысловое значение символов на панели блока управления
приведены в таблице 4.

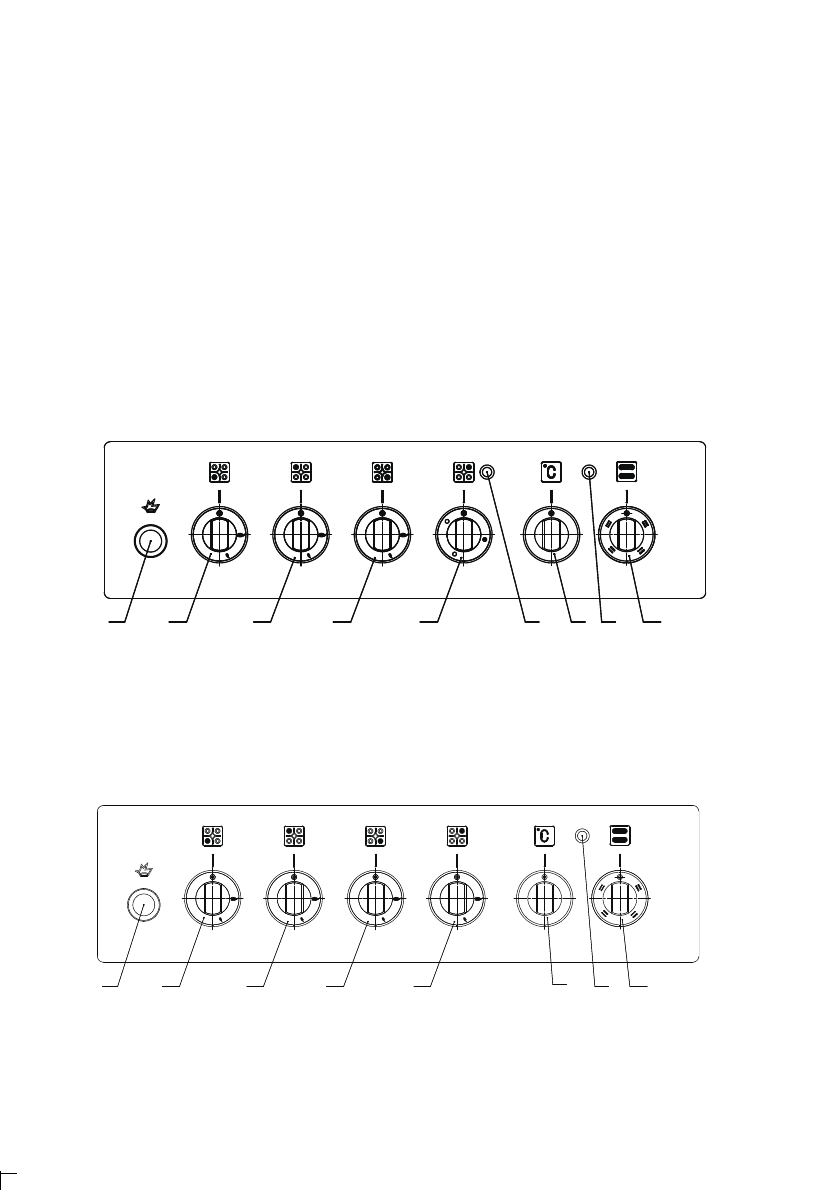

а) - панель блока управления плиты моделей 450ГЭ, 450-01ГЭ

1 - кнопка включения блока электророзжига плиты; 2; 3; 4; 5 - ручки управления

газовыми кранами; 6 - ручка переключателя мощности электроконфорки; 7 - сиг-
нальная лампа включения электроконфорки; 8 - ручка термостата; 9 - сигнальная
лампа включения нагревателей электрошкафа жарочного; 10 - ручка переключателя
режимов работы нагревателей электрошкафа жарочного.

Рисунок 2а

б) - панель блока управления плиты модели 451ГЭ

Рисунок 2б
