11

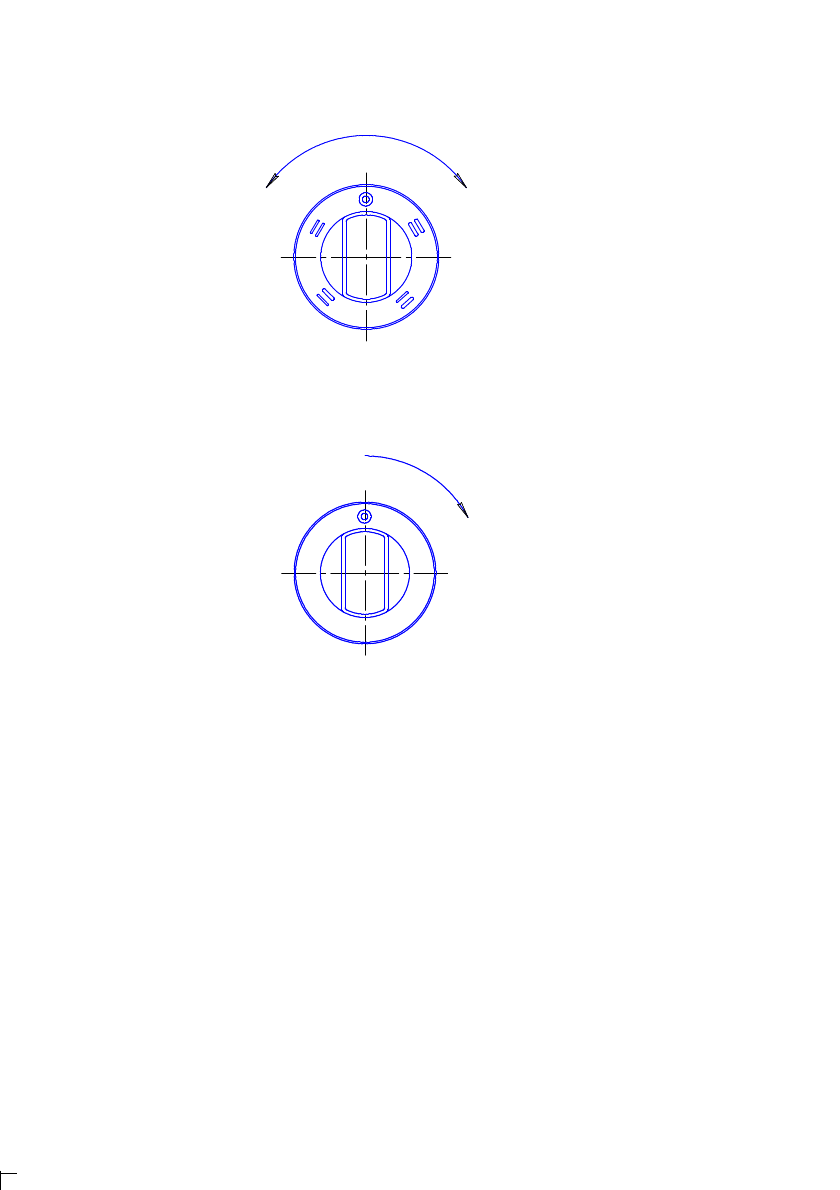

5.12.3 Ручка переключателя режимов работы нагревателей электрошка-

фа жарочного  в соответствии с рисунком 5.

Рисунок 5

5.12.4 Ручка термостата для включения электрошкафа жарочного и ус-

тановки требуемой температуры внутри электрошкафа жарочного в соот-

ветствии с рисунком 6.

Рисунок 6

6  ПОДГОТОВКА К РАБОТЕ

6.1 Перед установкой плиты необходимо:
а) шнур сетевой освободить, для чего снять нижнюю заднюю стенку, из-

влечь шнур сетевой из отсека хозяйственного, пропустив его между верх-
ней и нижней задними стенками (для чего в задней стенке выполнена вы-
штамповка под шнур сетевой), установить нижнюю заднюю стенку на преж-
нее место;

б) в основание плиты ввернуть 4 болта М10 - 6g х 30.58 ГОСТ 7798-70 от де-

ревянного основания упаковки надев на них колпачки, входящие в комплект;

в) установить ручки управления газовыми кранами на панели блока управ-

ления в положении «закрыто», а ручки: термостата, переключателя режимов
работы нагревателей электрошкафа жарочного, переключателя мощности
электроконфорки (модели 450ГЭ, 450-01ГЭ) в положение «отключено», при
этом захваты ручек располагаются вертикально;

г) снять транспортную заглушку с входного патрубка газового узла,  под-

соединить газовые коммуникации к газовому узлу. В случае присоединения

Вращение по часовой
стрелке

˚

3

0

0

2

5

0

2

0

0

1

5

0

1

0

0

5     0

´

3

0

0

2

5

0

2

0

0

1

5

0

1

0

0

5     0

´

Круговое вращение
