7

4.9

ВНИМАНИЕ:

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПОДВЕРГАТЬ

ЛЮБОЙ НАГРУЗКЕ ОТКРЫТУЮ ДВЕРЦУ ЭЛЕКТРОШКАФА ЖАРОЧНОГО!

4.10

ЗАПРЕЩАЕТСЯ:

ИСПОЛЬЗОВАТЬ ЖЕСТКИЕ АБРАЗИВНЫЕ

ОЧИСТИТЕЛИ ИЛИ ЖЕСТКИЕ МЕТАЛЛИЧЕСКИЕ СКРЕБКИ ДЛЯ ЧИСТКИ
СТЕКЛА ДВЕРЦЫ ЭЛЕКТРОШКАФА ЖАРОЧНОГО, ТАК КАК ОНИ МОГУТ
ПОЦАРАПАТЬ ПОВЕРХНОСТЬ, КОТОРАЯ В РЕЗУЛЬТАТЕ МОЖЕТ
РАЗБИТЬСЯ НА ОСКОЛКИ.

4.11 ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ЭЛЕКТРОПЛИТУ НА ПОДСТАВКУ!
4.12

ПРЕДОСТЕРЕЖЕНИЕ:

ЭЛЕКТРОКОНФОРКИ И РАБОЧАЯ ПОВЕРХ-

НОСТЬ ЭЛЕКТРОПЛИТЫ СТАНОВЯТСЯ ГОРЯЧИМИ, ПОЭТОМУ НЕ ДОПУС-
КАЙТЕ ПРИСУТСТВИЯ МАЛЕНЬКИХ ДЕТЕЙ ВБЛИЗИ ЭЛЕКТРОПЛИТЫ!

4.13 Электроплита не предназначена для использования людьми

(включая детей), у которых есть физические, нервные или психические

отклонения или недостаток опыта и знаний, за исключением случаев, когда

за такими лицами осуществляется надзор или проводится их инструк-

тирование относительно использования электроплиты лицом, отвечающим

за их безопасность.

Необходимо осуществлять надзор за детьми с целью недопущения их

игр с электроплитой.

5  УСТРОЙСТВО ЭЛЕКТРОПЛИТЫ

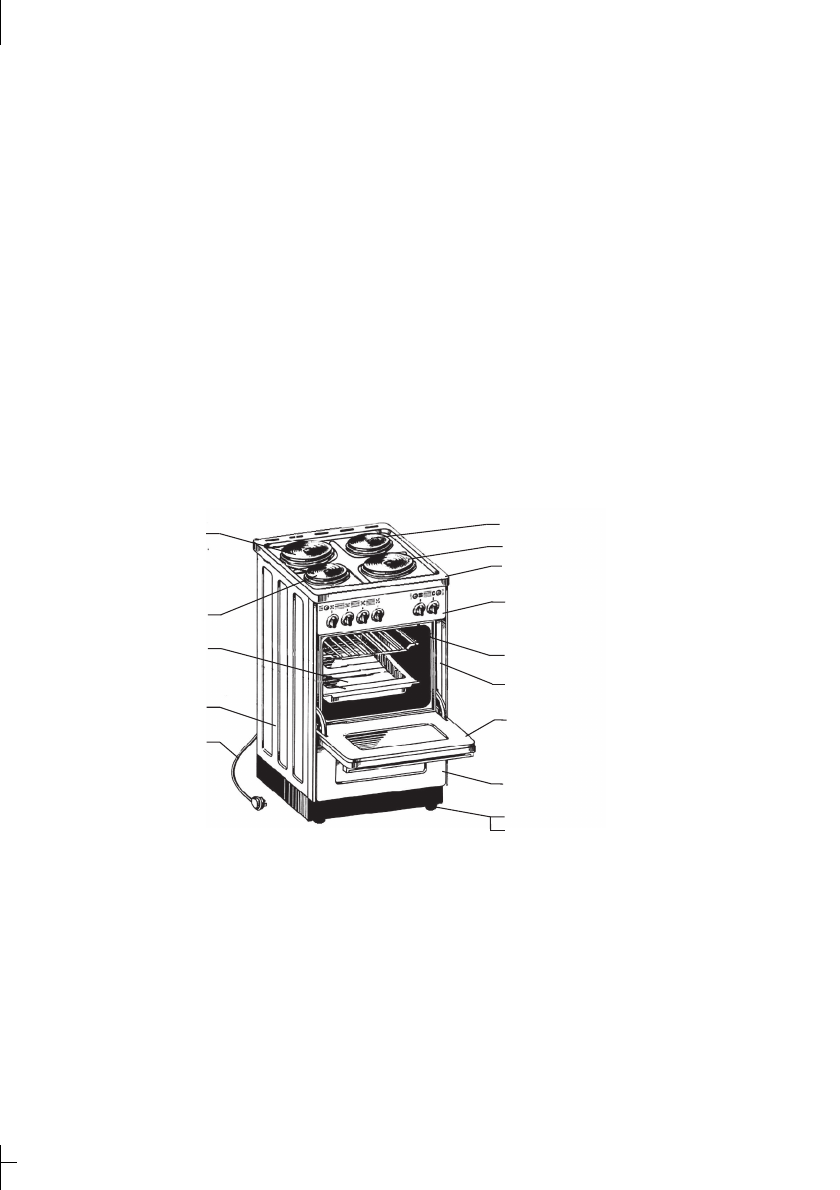

5.1 Внешний вид электроплиты в соответствии с рисунком 1.

1 — блок-плита; 2 — блок управления; 3 — электрошкаф жарочный; 4 — дверца
электрошкафа жарочного; 5 — ящик выдвижной или отсек хозяйственный; 6 — болт
М6 х 30 (далее — опора  регулировочная); 7 — колпачок; 8 — стенка боковая; 9 —
противень; 10 — шнур соединительный; 11 — решётка электрошкафа жарочного; 12
— электроконфорка левая ближняя; 13 — электроконфорка левая дальняя; 14 —
электроконфорка правая дальняя; 15 — электроконфорка правая ближняя.

Рисунок 1 — Внешний вид электроплиты

5.2 Электроплита выполнена в виде напольного металлического шкафа,

несущей конструкцией которого является каркас.

На каркас электроплиты крепятся электрошкаф жарочный, дверца

электрошкафа жарочного, блок управления, блок-плита, боковые и задние

стенки, ящик выдвижной.

4

6

7

3

11

2

1

15

14

13

12

9

8

10

5
