7

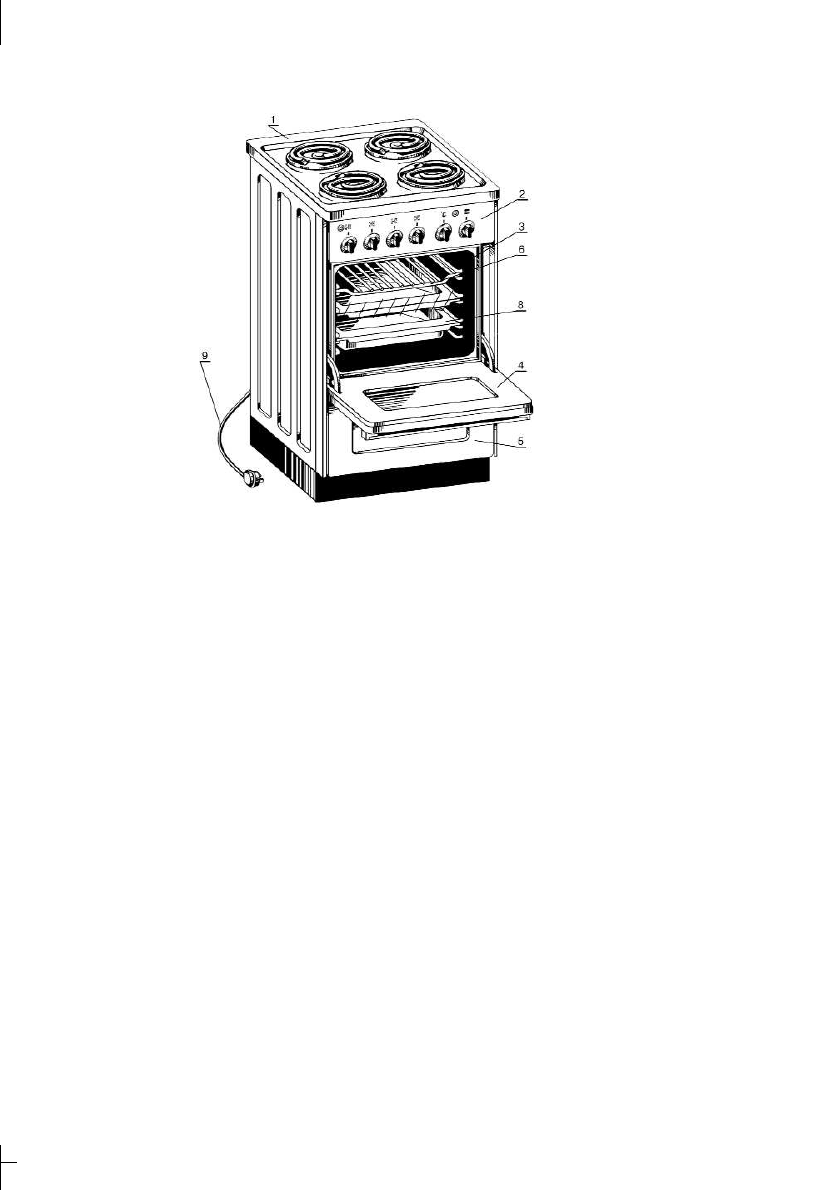

1 — плита с электроконфорками; 2 — панель управления; 3 — электрошкаф жарочный;
4 — дверца электрошкафа жарочного; 5 — шкаф выдвижной или отсек; 6 — решётка;
8 — противень; 9 — шнур соединительный.

Рисунок 1 — Общий вид электроплиты

5.2 Электроплита выполнена в виде напольного металлического шкафа,

несущей конструкцией которого является каркас. На каркас электроплиты
крепятся электрошкаф жарочный, дверца электрошкафа жарочного, блок
управления, плита, боковые и задние стенки, шкаф выдвижной или отсек.

Для приготовления пищи электроплита оснащена четырьмя электро-

конфорками с трубчатыми электронагревателями (ТЭН). Электроконфорки
имеют пять режимов работы, устанавливаемых посредством поворота ручки
переключателя мощности (рис.3) в любую сторону.

5.3 Для расширения потребительских свойств электроплита оснащена

электрошкафом жарочным, имеющим комбинированное управление на-
гревом: ручкой (рисунок 4) переключателя мощности и автоматическое
поддержание внутри электрошкафа жарочного температуры, заданной при
помощи ручки (рисунок 5) термостата.

5.3.1 Электрошкаф жарочный, в зависимости от комплектации, осна-

щён двумя видами электронагревательных элементов: ПЭНами (плоскими
электронагревателями) или ТЭНами (трубчатыми электронагревателями).

5.3.2 Внутри электрошкафа жарочного на боковых стенках расположены

две выштамповки, позволяющие устанавливать противень и решетку элек-
трошкафа жарочного при приготовлении блюд на желаемом уровне.

5.3.3 Для удобства наблюдения за приготовлением блюда внутреннее

пространство электрошкафа жарочного освещается лампой подсвета, ко-
торая включается и отключается одновременно с включением и отключени-
