29

6101.00.0.000 РЭ

Средства для повышения устойчивости плиты

Д Л Я   Д О П О Л Н И Т Е Л Ь Н О Й   Б Е З О П А С Н О СТ И ,   Ч ТО Б Ы   П Л И ТА   Н Е

О П РО К И Н УЛ АС Ь ,   В   КО М П Л Е К Т   ВХОД Я Т   П Р Е Д ОХ РА Н И Т Е Л Ь Н Ы Е

ДЕТАЛИ.

Порядок установки предохранительного кронштейна

Плита укомплектована предохранительным кронштейном, дюбелем К8х40 (2 шт.) и шурупом (2 шт.).
Размеры  установки  кронштейна  для  плит  моделей  6101,  6102,  6110,  6111,  6112,  6502
приведены на рисунке 17 (размеры, указанные в скобках - для плит моделей 5101, 5102,
5110, 5111, 5112, 5502).



  Закрутить до упора регулировочные ножки в нижние планки плиты.



  Установить  плиту  на  рабочее  место,  проверив,  не  препятствуют  ли  открыванию  крышки

окружающие предметы. Отметить на полу линию передней и боковой стенок.



  Отставить плиту в сторону и разметить центр крепежного отверстия в соответствии с

рисунком 17.

468 (483)

468 (483)

6 (11)

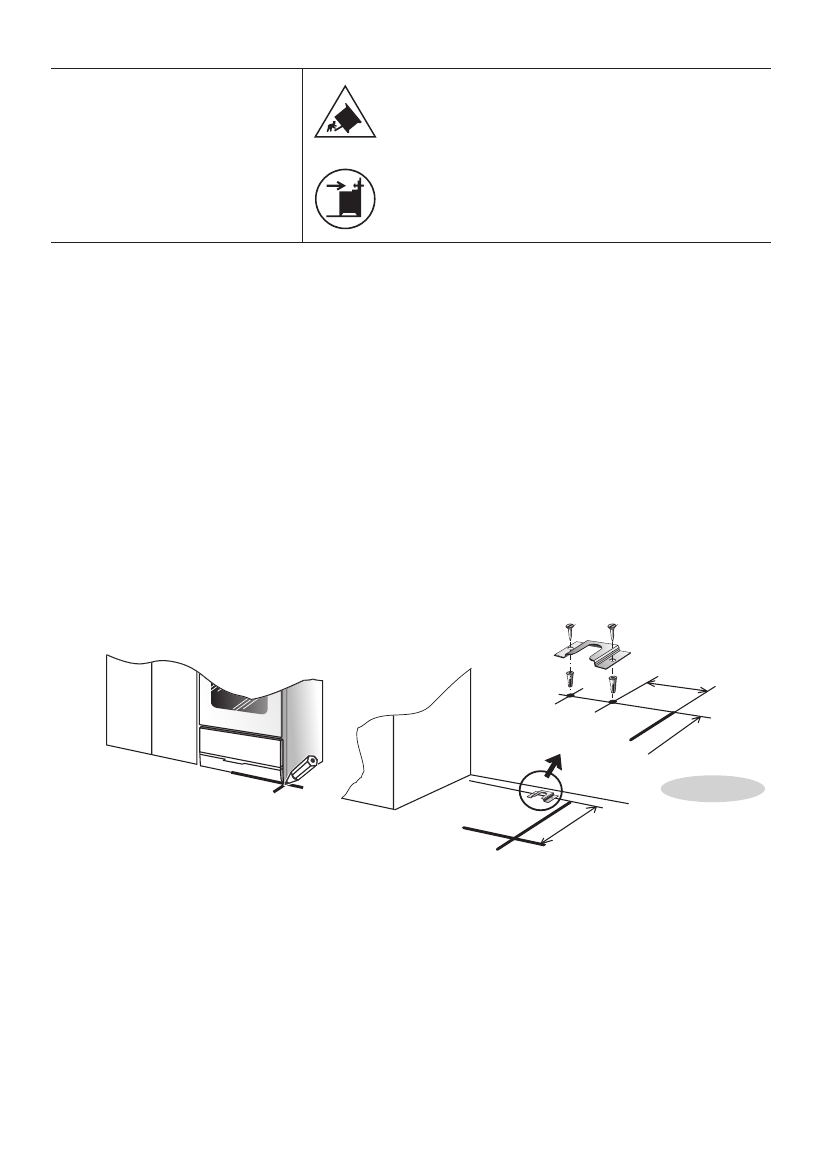

Рис. 17



  Приставить кронштейн и отметить на полу второе крепежное отверстие.



Если пол деревянный, просверлить отверстия диаметром 3 мм. В остальных случаях

просверлить отверстия диаметром 8 мм, вставить дюбели.



Закрепить кронштейн шурупами.



Поставить плиту на место, задвинув ее до зацепления кронштейна с ножкой плиты.



  Выставить плиту регулировочными ножками по уровню (при необходимости).



Кронштейн может быть установлен как с правой, так и с левой стороны плиты.

В приборе используются
символы:

- осторожно, возможность опрокидывания

- устройства, предотвращающие опрокидывание
