17

1200.00.0.000Д РЭ [23]

-●

вывернуть винт крепления жарочной горелки;

-●

снять горелку с корпуса, чтобы обеспечить доступ к

соплу;

-●

торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло;

-●

сборку произвести в обратной последовательности.

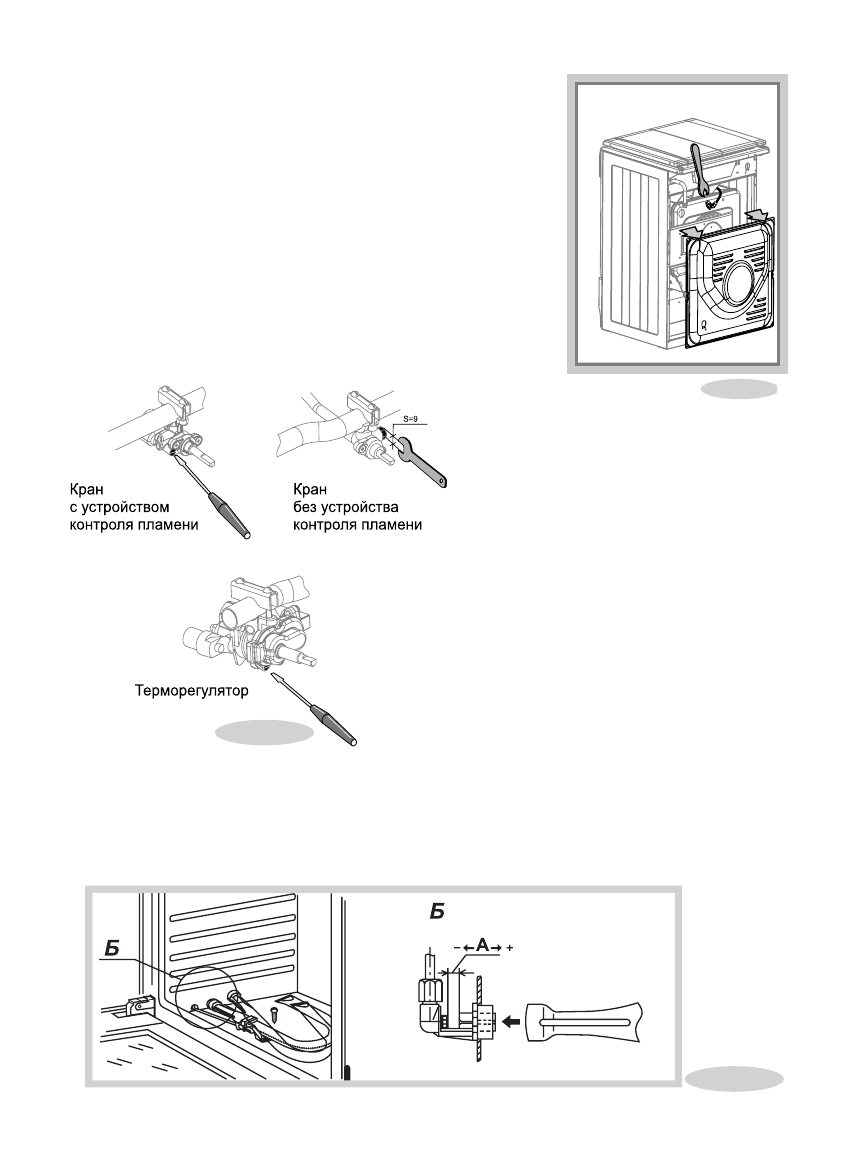

Р е г у л и р о в к а   в и н т о в   м а л о г о   р а с х о д а   ( В М Р )

терморегулятора  и  кранов  с  устройством  контроля

пламени

●

При переводе плиты на другой вид газа  после замены

сопел  горелок  необходимо  отрегулировать  ВМР.

Для  этого  необходимо  зажечь  горелку  (для  духовки

c  терморегулятором  -    закрыть  дверцу  и  прогреть

духовку  в  течение  15...20  минут).  Перевести  ручку

крана  в  положение  «малое  пламя»,  снять  ручки,

воротники, панель и отверткой, вращая ВМР, добиться

минимального,  но  устойчивого  пламени

горелки (длина пламени должна составлять

4…6 мм) (рис. 18). Правильность настройки

проверяется  быстрым  поворотом  ручки

крана из положения «максимальное пламя»

в  положение  «малое  пламя».  Пламя  при

этом не должно гаснуть.

Замена  винтов  малого  расхода  (ВМР)  в

кранах без устройства контроля пламени

-

При переводе плиты на другой вид газа

необходимо снять ручки кранов, воротники и

панель;

-

с  помощью  рожкового  ключа  (S=9  мм)

отвернуть  ВМР  и  заменить,  затянув  ключом

до упора.

Регулировка шибера горелки духовки

-

  Выдвинуть дно духовки;

-

  выкрутить шуруп и достать горелку из корпуса сопла (рис. 19);

-

  отвернуть винты, снять левый уголок и боковую стенку;

-

  установить горелку, зажечь и, регулируя зазор

А

, добиться нормального горения (уменьшение

зазора снижает напряженность пламени, увеличение - повышает интенсивность);

-

  закрепить горелку и собрать все узлы в обратной последовательности.

Рис. 19

Рис.18

Рис.17
