7.3 РЕКОМЕНДАЦИИ

РЕМОНТНЫМ СЛУЖБАМ

Регулировка для различных видов газа

●

Если  произведена  регулировка  плиты  на  другой

вид газа, мастер обязан сделать соответствующую

отметку в талоне установки и в маркировке плиты.

●

Мастер обязан проверить герметичность плиты в

соответствии  с  технологическими  инструкциями

газоснабжающей организации.

●

Перенастройка плиты на другой вид газа согласно

таблицы 1 производится:

-●

заменой сопел горелок варочной панели и духовки,

-●

регулировкой  винтов  малого  расхода  (ВМР),  для

плит,  оснащенных  терморегулятором,  кранами  с

устройством  контроля  пламени  горелок  духовки

и  варочной  панели  или  заменой  ВМР  для  плит  с

кранами без устройства контроля пламени.

Замена сопла горелки варочной панели

●

Д л я   з а м е н ы   с о п л а   в   г о р ел к е   “ G e f e s t   4 ”

(рис. 14):

-●

снять решетку и горелки;

-●

отвернуть крепежные винты и поднять варочную

панель;

-●

сжать и достать зажим, затем снять корпус сопла

с трубы газопровода;

-●

вывернуть сопло и заменить на новое;

-●

сборку произвести в обратной последовательности.

●

В А Ж Н О !

У П Л О Т Н И Т Е Л Ь Н О Е   К О Л Ь Ц О

П Р И   С Б О Р К Е   С   ГАЗОПРОВОДОМ  ДОЛЖНО

НАХОДИТЬСЯ В КОРПУСЕ СОПЛА.

Для замены сопла в горелке Sabaf, Somipress,

Gefest 5; 6; 6.1 необходимо:

-

  снять решетку;

-

  снять с горелки шляпку со смесителем;

-

  торцевым гаечным ключом S=7 мм (для Gefest 5 S=8 мм) выкрутить и заменить сопло;

-

  сборку произвести в обратной последовательности.

Замена сопла горелки духовки (рис. 15)

-●

Выдвинуть дно духовки;

-●

вывернуть винт крепления горелки;

-●

снять горелку с корпуса, удалить шибер;

-●

торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло;

-●

сборку произвести в обратной последовательности.

Замена сопла горелки духовки в плитах

GS 513002, GS 6515 B1 (рис.16)

-

Снять дно духовки;

-

  вывернуть винт крепления горелки;

-

  снять горелку с корпуса;

-

  торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло;

-

  сборку произвести в обратной последовательности.

Замена сопла горелки гриль

Если возможен доступ к плите с обратной стороны:

-●

при помощи ключа выкрутить и заменить сопло (рис.17)  Если  доступ  затруднен,

нужно:

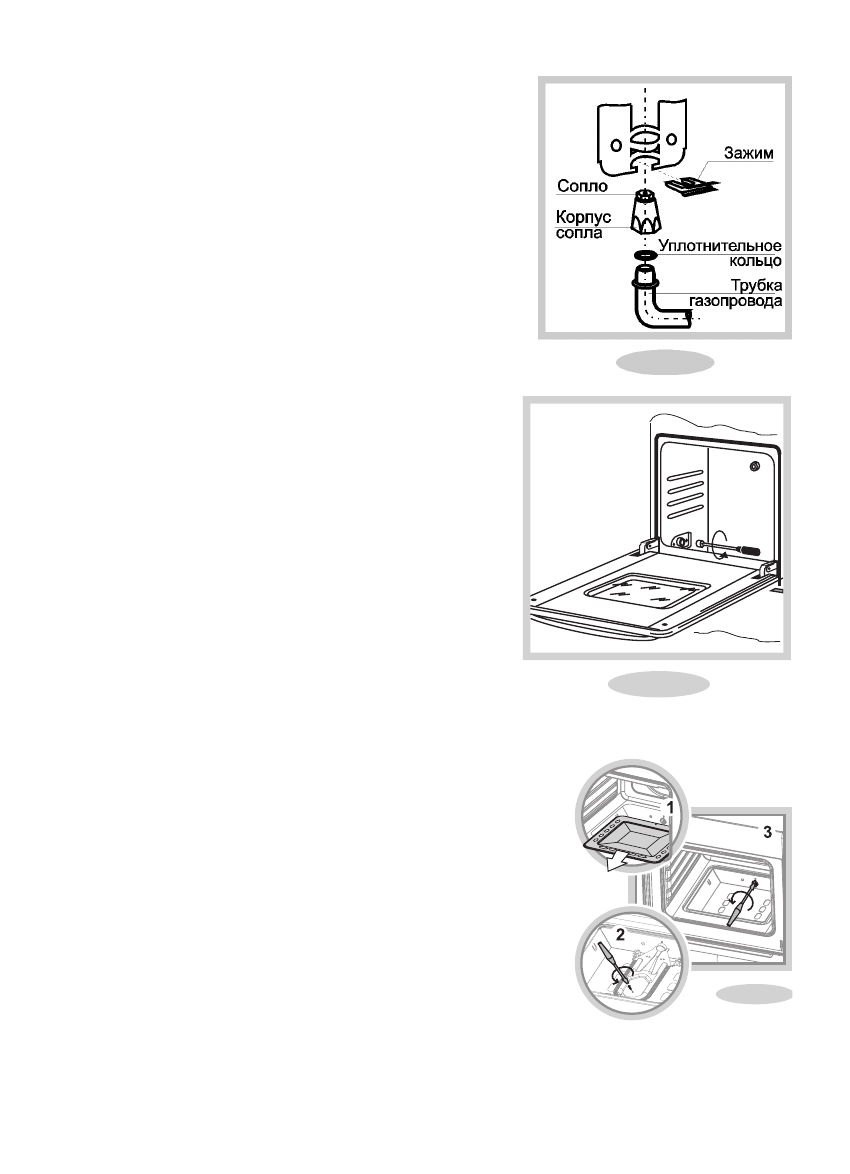

Рис. 14

Рис. 15

Рис.16
