● Стена  в  месте  установки  плиты  должна  быть

выполнена из негорючего материала.

●

● Перед  установкой  плиты  вверните  регулировочные

ножки (при наличии).

●

● Регулировку  плиты  по  горизонтали  производите

ш и р о к о й   о т в е р т к о й ,   в р а щ а я   н о ж к и   в н у т р и

хозшкафчика.

Средства для повышения устойчивости

плиты

Д Л Я   Б Е З О П А С Н О С Т И ,   Ч Т О Б Ы   П Л И Т А

Н Е   О П РО К И Н УЛ АС Ь ,   В   КО М П Л Е К Т   ВХОД Я Т
ПРЕДОХРАНИТЕЛЬНЫЕ ДЕТАЛИ.

Порядок установки

предохранительного кронштейна

П л и т ы   м о д е л е й   G S   5 1 3 0 0 2   у к о м п л е к т о в а н ы

предохранительным  кронштейном,  дюбелем  К8х40

(2 шт.) и шурупом (2 шт.).

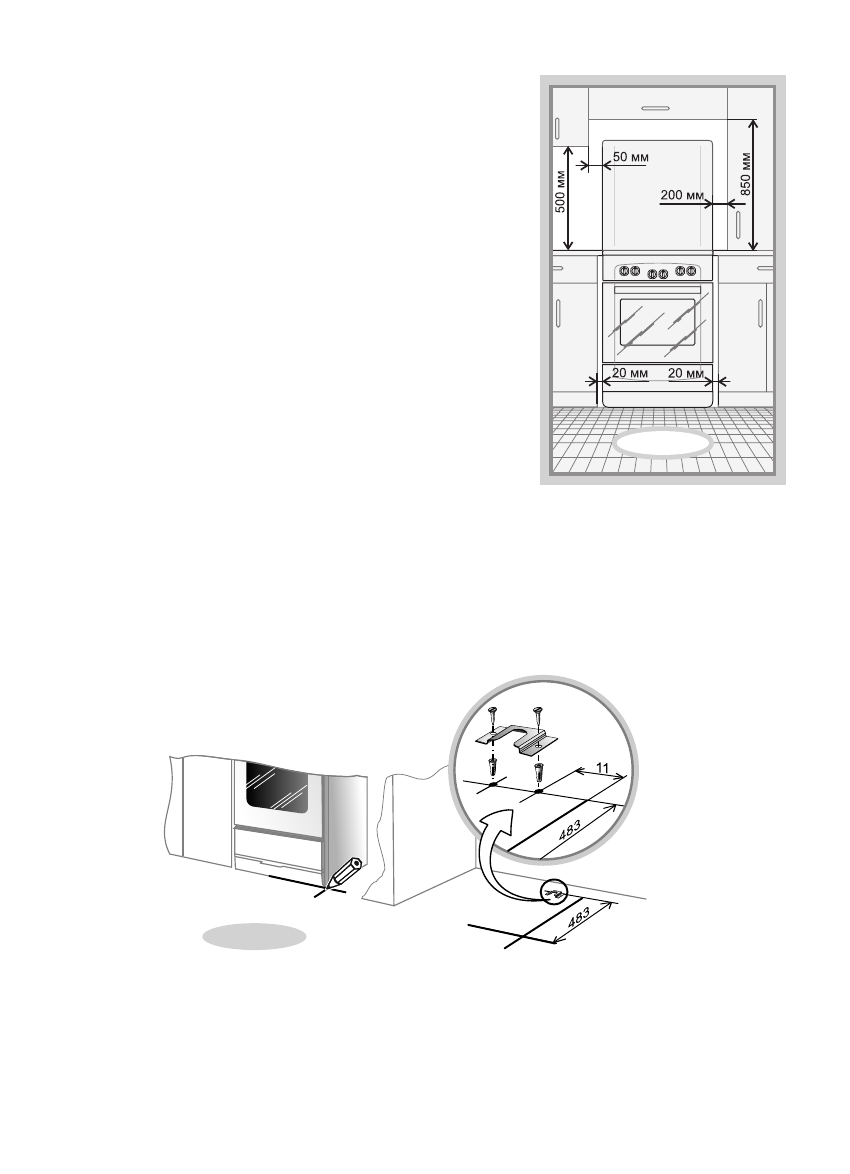

Размеры установки кронштейна приведены на рисунке 11.

●  Закрутить до упора регулировочные ножки в нижние

планки плиты.

●  Установить плиту на рабочее место. Отметить на полу

линию передней и боковой стенок.

●  Отставить плиту в сторону и разметить центр крепежного отверстия в соответствии с

рисунком 11.

●  Приставить кронштейн и отметить на полу второе крепежное отверстие.

●

Если пол деревянный, просверлить отверстия диаметром 3 мм. В остальных случаях

просверлить отверстия диаметром 8 мм, вставить дюбели.

●

Закрепить кронштейн шурупами.

●

Поставить плиту на место, задвинув ее до зацепления кронштейна с ножкой плиты.

●  Выставить плиту регулировочными ножками по уровню (при необходимости).

●  Кронштейн может быть установлен как с правой, так и с левой стороны плиты.

Рис. 11

Порядок установки предохранительной цепочки

Плиты  модели  GS  3208W,  GS  3208B  укомплектованы  цепочкой  длиной  20  см,  дюбелем

S6х40, винтом саморезающим и крючком.

Разметку для монтажа предохранительной цепочки в плитах смотри рис. 12.

●

  Установите  плиту  на  рабочее  место  и  произведите  разметку  отверстия  под  дюбель

согласно рис. 12.
