14
2140.00.0.000 К80РЭ
Если пол деревянный, просверлить отверстия диаметром 3 мм.
В остальных случаях просверлить отверстия диаметром 8 мм, вставить
дюбели.
Закрепить кронштейн шурупами.
Поставить плиту на место, задвинув ее до зацепления кронштейна с
отверстием в задней стенке.

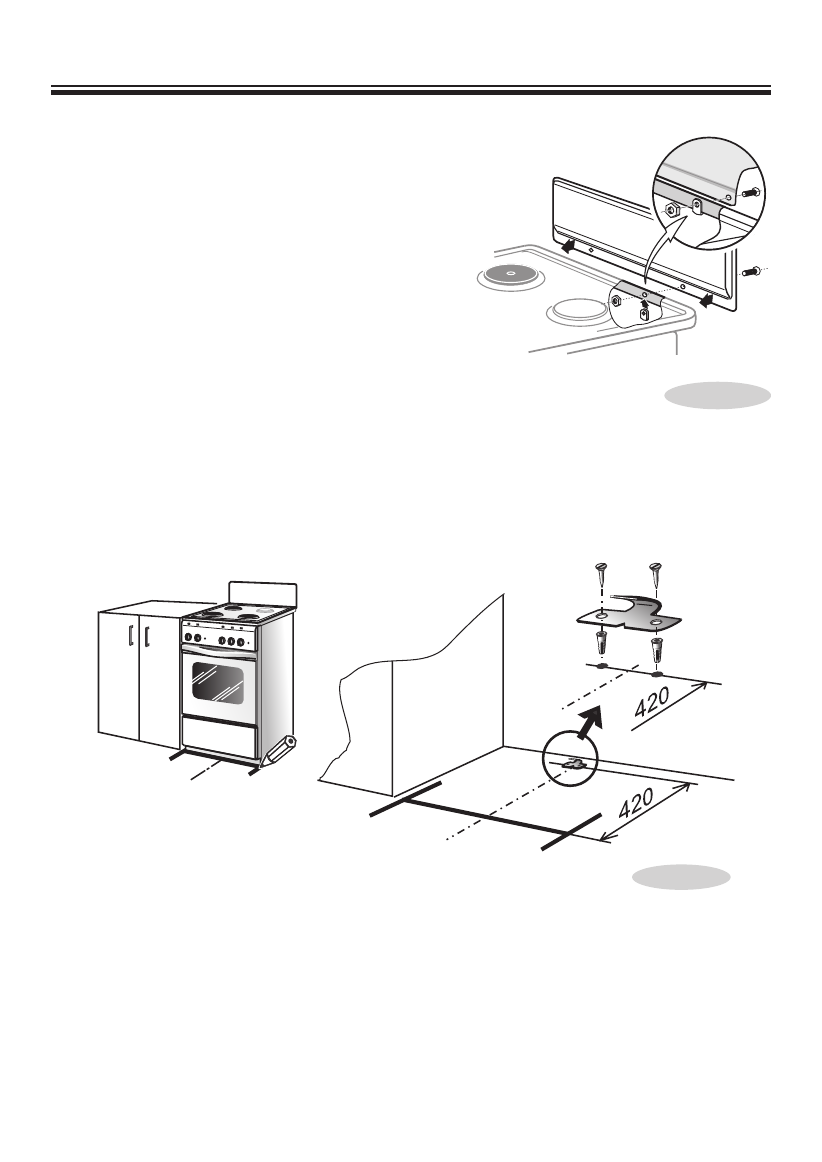

Рис. 10
порядок установки кронштейна
Установить плиту на рабочее место. Отметить на полу линию передней
стенки и габариты по ширине (рис. 10).
Отставить плиту в сторону, разметить и точно провести среднюю ось, на
которой отложить размер 420 мм.
Приставить кронштейн и отметить на полу крепежные отверстия.
Предохранительный кронштейн
Д Л я Д О П О Л Н И Т Е Л Ь Н О й
Б ЕЗО П АС Н О СТ И , Ч ТО Б Ы П Л И ТА
НЕ ОПРОКИНУЛАСЬ, В КОМПЛЕКТ
ВХОД И Т П Р Е Д ОХ РА Н И Т Е Л Ь Н Ы й
КРОНшТЕйН.
Рис. 9
