38
6140.00.0.000 РЭ [78]

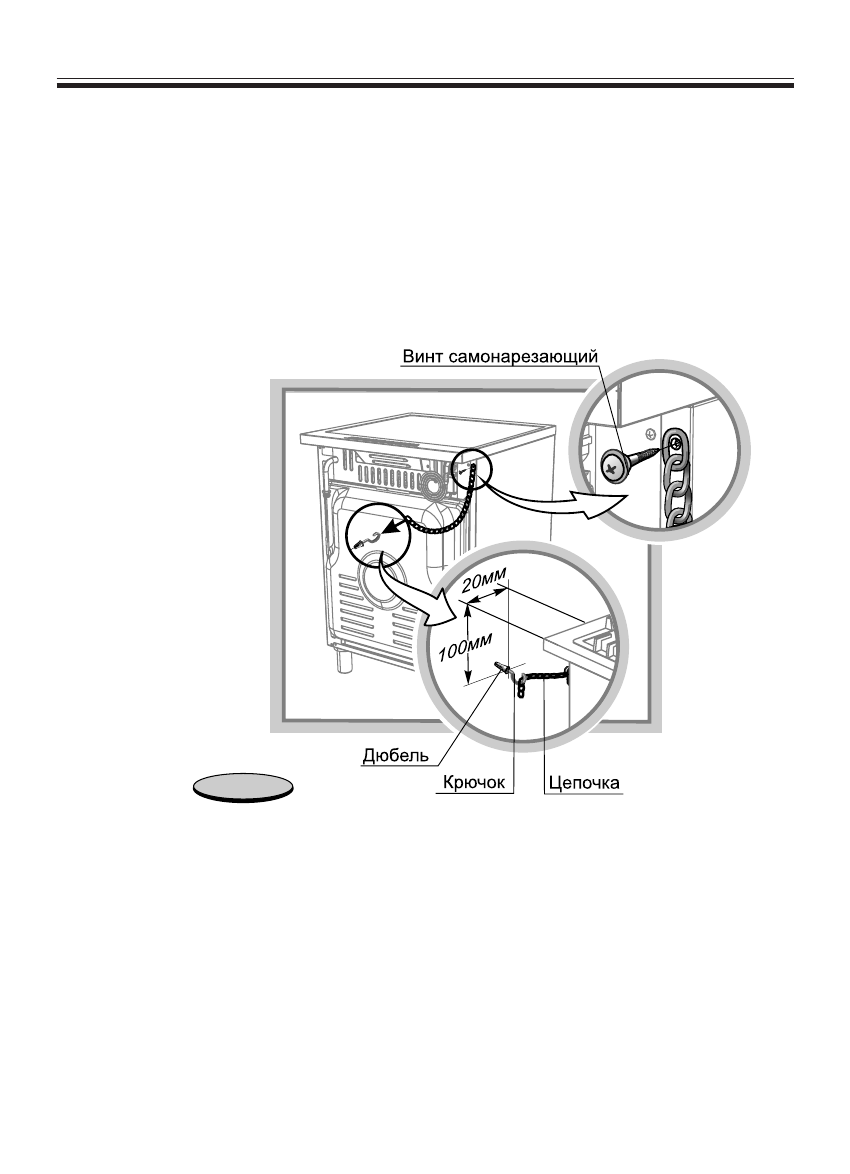

Порядок установки предохранительной цепочки
Разметку для монтажа предохранительной цепочки в плитах 6760 смотри
рис.27.
Для дополнительной безопасности Ваша плита укомплектована цепочкой
длиной 20 см, дюбелем S6х40, винтом саморезающим и крючком.
Установите плиту на рабочее место и произведите разметку отверстия под
дюбель согласно рис.27.
Отодвиньте плиту и просверлите отверстие диаметром 6 мм глубиной 40-
45 мм.
Забейте в отверстие дюбель и заверните в него крючок таким образом,
чтобы разомкнутая часть была сверху. Убедитесь, что крючок надежно
ввинчен в стену.
Через крайнее звено, при помощи винта самонарезающего и отвертки,
прикрепите цепочку к кронштейну плиты.
Установите плиту на рабочее место, наденьте цепочку подходящим звеном
на крючок, обеспечив ее натяжение.
Приставить кронштейн и отметить на полу второе крепежное отверстие.
Если пол деревянный, просверлить отверстия диаметром 3 мм. В остальных
случаях просверлить отверстия диаметром 8 мм, вставить дюбели.
Закрепить кронштейн шурупами.
Поставить плиту на место, задвинув ее до зацепления кронштейна с ножкой
плиты.
Выставить плиту регулировочными ножками по уровню (при необходимости).
Кронштейн может быть установлен как с правой, так и с левой стороны
плиты.
Рис. 27
