■ Для замены сопла горелки гриля или горелки пода (см. рис. 14, 15) необходимо отвин-

тить два винта крепления скобы держателя сопла, вытянуть скобу с соплом из горелки

(на себя). Отверткой отсоединить крепление от скобы и заменить сопло.

После установки сопла его стык проверить обмыливанием на герметичность, при этом

необходимо следить, чтобы сопла были установлены в соответствии с таблицей 1.

22.2.  Проведение  замены  винтов  малого  пламени  (ВМП)  в  кране-термостате  и

кранах горелок стола (рис. 19, 20):

Для того, чтобы заменить винт малого пламени необходимо:

- снять решетки стола, крышки горелок с рассекателями, вывинтить винты крепления

корпусов горелок

,

снять верхнюю панель;

- снять ручки управления, воротники, панель управления;

- отвинтить ВМП и заменить их в соответствии с таблицей 1;

- сборка производится в обратном порядке, при этом необходимо обеспечивать соот-

ветствующие  моменты  затяжки  крепежных  элементов  и  соответствие  винта  малого

пламени виду газа, применяемого при эксплуатации плиты.

■  Винт  малого  пламени  (В.М.П.)  устанавливается  с  моментом  Мкр=4  Н·м.(0,4  кг·м).

Перед  установкой  винта  его  необходимо  смазать  маслом  И-20А  ГОСТ  20799-88.  Тип

винта определяется видом газа (природный или сжиженный) по табл.1.

■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом

необходимо следить, чтобы ВМП были установлены в соответствии с таблицей 1.

■ Для кранов, у которых ВМП находится в штоке крана, необходимо снять ручки управ-

ления и отрегулировать расход газа узкой отверткой через отверстие в штоке.

22.3. Настройка регулируемых ВМП в кранах-термостатах духовки (рис. 20, 21).

■  При  переводе  плит  с  природного  на  сжиженный  газ  и  с  одного  давления  на  другое

для плит, оснащённых кранами c регулируемым ВМП, после замены сопла необходи-

мо отрегулировать ВМП.

Регулирование расхода газа производить в следующей последовательности:

- нагреть духовку до максимальной температуры;

- превести ручку крана в положение «малое пламя»;

- поворотом ВМП, без его замены, обеспечить устойчивое горение пламени горелки;

- все другие горелки должны работать в положении «большое пламя».

■ После регулирования ВМП проверить работу горелок.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

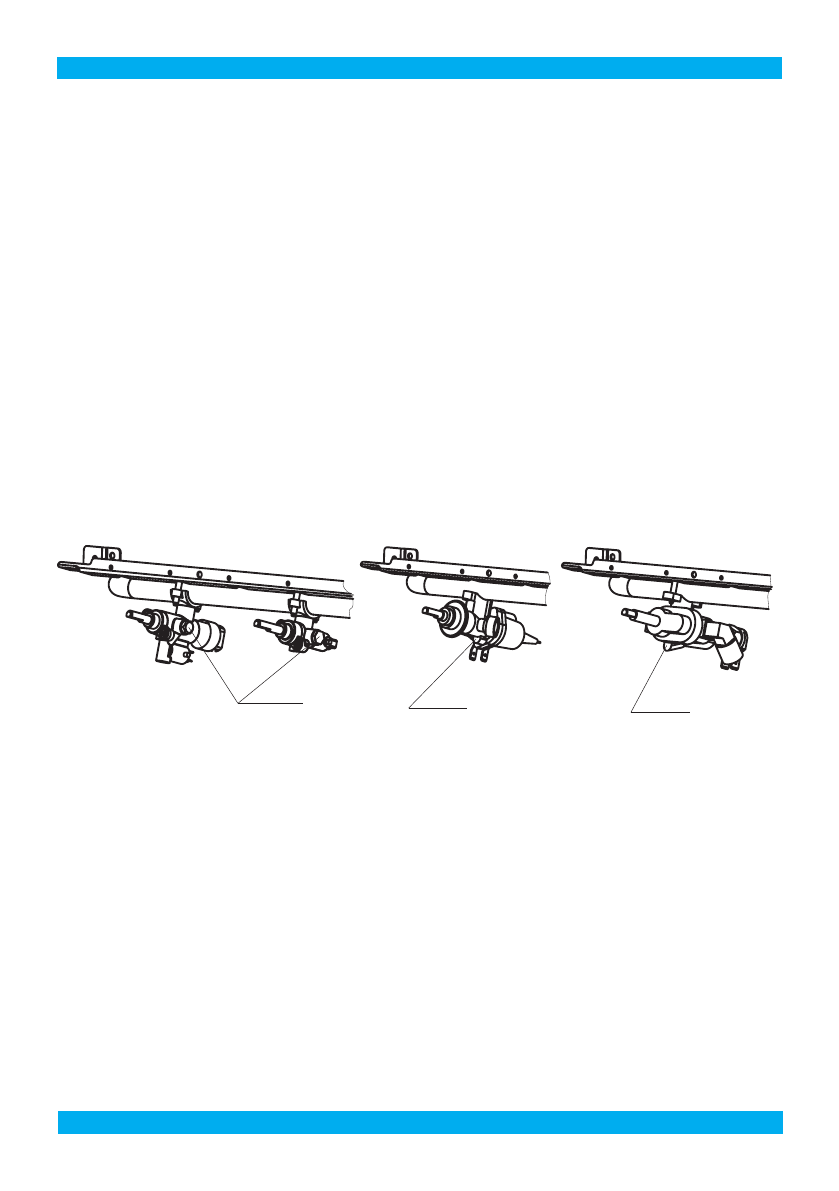

рис. 19

рис. 20

рис. 21

ВМП

ВМП

ВМП
