Руководство по эксплуатации КM241 00 000 РЭ

32

26. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на

другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-

нов  с  регулируемым  ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом

специализированных  организаций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте

необходимо проводить в соответствии с таблицей 1.

Внимание!

!

  При  проведении  работ  необходимо  следить,  чтобы  резиновые  кольца

не получали повреждений, порезов, смятий и т.п.

■  Для  подачи  газа  от  кранов  к  горелкам  применяются  алюминиевые  трубки

∅

8х1,  с

оформленными  на  концах  воротниками  для  посадки  сопел  и  установке  их  в  газовые

краны.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

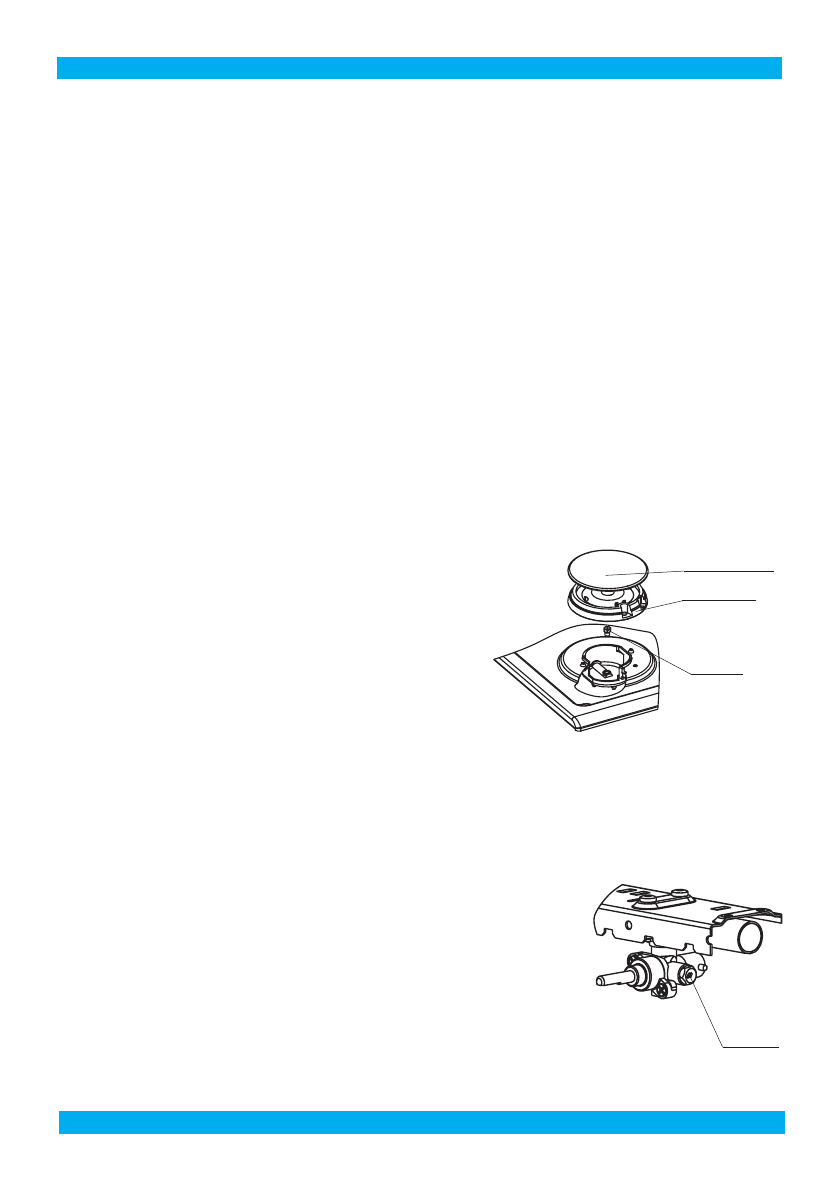

26.1. Проведение замены сопла при ремонте, а также при переводе на другой тип

газа (рис.21)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все

краны плиты;

2.

 Отключить плиту от электрической сети;

3.

  Снять  решетки  стола,  крышки  горелок  с  рас-

секателями;

4.

  Заменить  сопла  на  столе  с  помощью  ключа  с

торцевой головкой S=7, момент затяжки не более

3 Н·м (не более 0,3 кг·м);

После установки сопла его стык проверить обмы-

ливанием на герметичность, при этом необходимо

следить,  чтобы  сопла  были  установлены  в  соот-

ветствии с таблицей 1.

26.2. Проведение замены винтов малого пламени (ВМП) в кранах горелок стола

(рис. 22):

Для того, чтобы заменить винт малого пламени, необходимо:

-  снять  решетки  стола,  крышки  горелок  с  рассекателями,  вы-

винтить  винты  крепления  корпусов  горелок

,

снять  верхнюю

панель;

- снять ручки управления, воротники, панель управления;

- отвинтить ВМП и заменить их в соответствии с таблицей 1;

- сборка производится в обратном порядке, при этом необходимо

обеспечивать  соответствующие  моменты  затяжки  крепежных

элементов  и  соответствие  винта  малого  пламени  виду  газа,

применяемого при эксплуатации плиты.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

рис. 22

ВМП

рис. 21

Сопло

Крышка горелки

Замена сопла

горелок стола

Рассекатель

 горелки
