Руководство по эксплуатации КM241 00 000 РЭ

13

ПАНЕЛЬ УПРАВЛЕНИЯ

9. ПАНЕЛЬ УПРАВЛЕНИЯ

■  В  данном  руководстве  дается  описание  всех  функций  и  элементов  комфортности,

символы  которых  могут  присутствовать  на  панели  управления  плиты.  Для  Вашей

плиты  перечень  элементов  комфортности  указан  в  таблице  на  обложке  настоящего

руководства.

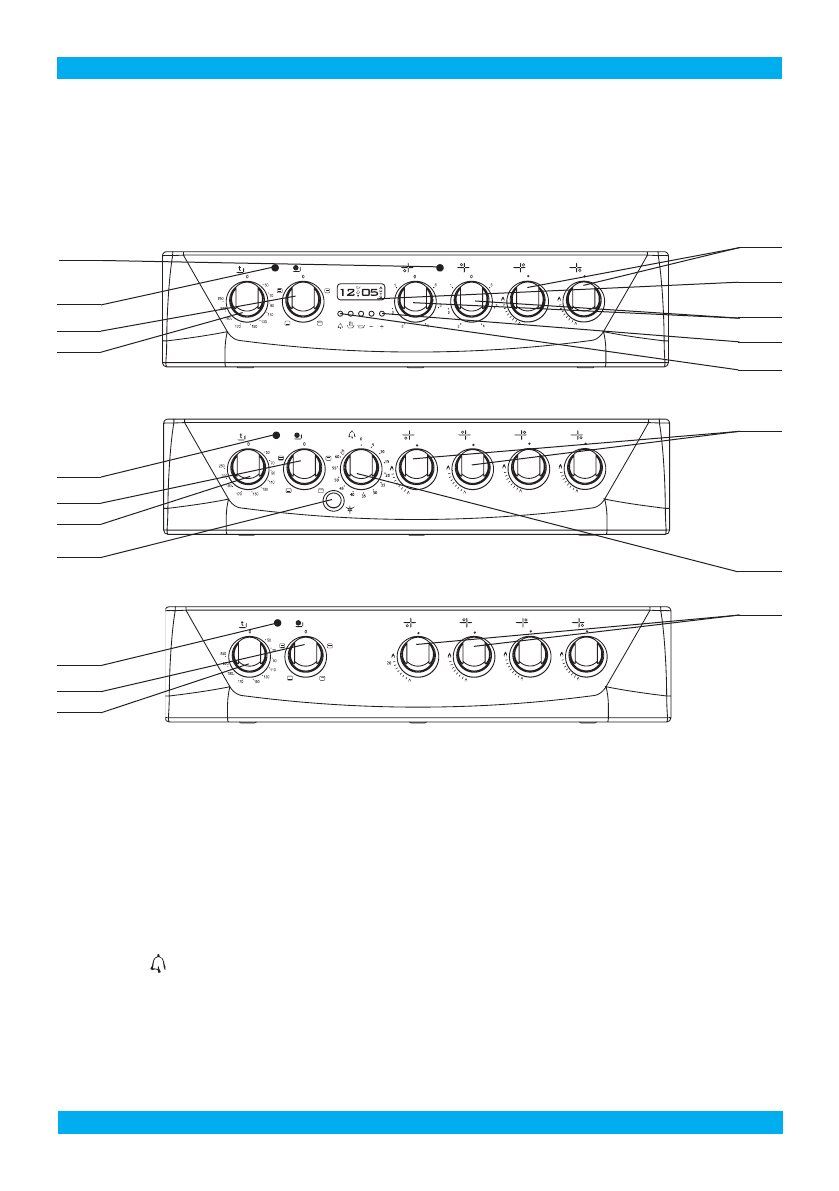

рис. 8. Панель плиты с электронным таймером

рис. 9. Панель плиты с электромеханическим таймером

рис. 10. Панель плиты без таймера

1.

Рукоятка управления терморегулятора.

2.

Рукоятка управления переключателя режимов работы жарочного шкафа.

3.

Сигнальная лампа включения нагревателей жарочного шкафа.

4.

Сигнальная лампа включения конфорок и режимов работы жарочного шкафа.

5.

 Рукоятка управления крана горелок стола.

6.

Табло электронного таймера.

7.

Рукоятка управления переключателем режимов работы электроконфорок.

8.

 Кнопки «+» и «-» управления электронным таймером.

9.

 Кнопка « » включения электронного таймера.

10.

Рукоятка управления электромеханического таймера.

11.

Кнопка электророзжига.

Примечание:

 Вместо поз. 10 может быть установлена рукоятка механического

таймера.

2
1

11

3

5

10

2
1

3

5

9

2
1

5

6

8

3

7

4
