Руководство по эксплуатации GM521 00 000 РЭ

16

РЕКОмЕНДАЦИИ РЕмОНТНЫм СЛУЖБАм

15. РЕКОмЕНДАЦИИ РЕмОНТНЫм СЛУЖБАм

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на

другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-

нов  с  регулируемым  ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом

специализированных  организаций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте

необходимо проводить в соответствии с таблицей 1.

Внимание!

!

  При  проведении  работ  необходимо  следить,  чтобы  резиновые  кольца

не получали повреждений, порезов, смятий и т.п.

■  Для  подачи  газа  от  кранов  к  горелкам  применяются  алюминиевые  трубки

∅

8х1,  с

оформленными  на  концах  воротниками  для  посадки  сопел  и  установки  их  в  газовые

краны.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

15.1. Проведение замены сопла при ремонте, а также при переводе на другой тип

газа (рис.10, 11)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

2.

 Снять решетки стола, крышки, вынуть горелки, снять верхнюю панель;

Для того, чтобы снять верхнюю панель плиты, необходимо:

- взять упоры дверцы (входят в комплект поставки), вставить их в щель между верх-

ней панелью и боковой стенкой, примерно 100 мм от края плиты, и отжать зажимы,

блокирующие панель;

- приподнять переднюю часть панели и расцепить задние фиксаторы  за счет подачи

детали на себя (задние фиксаторы - это элементы задних вилок (кронштейнов) рампы,

входящие в пазы задней стенки верхней панели);

- для установки верхней панели необходимо выполнить обратные действия, при этом

при  закреплении  стола  обязательно  используйте  упоры  дверцы:  сначала  отжать

правый  зажим,  отпустить  панель  и  вытащить  упор,  затем  провести  аналогичные

действия  с  левой  стороной.  Помните,  что  защелкивание  стола  простым  нажатием

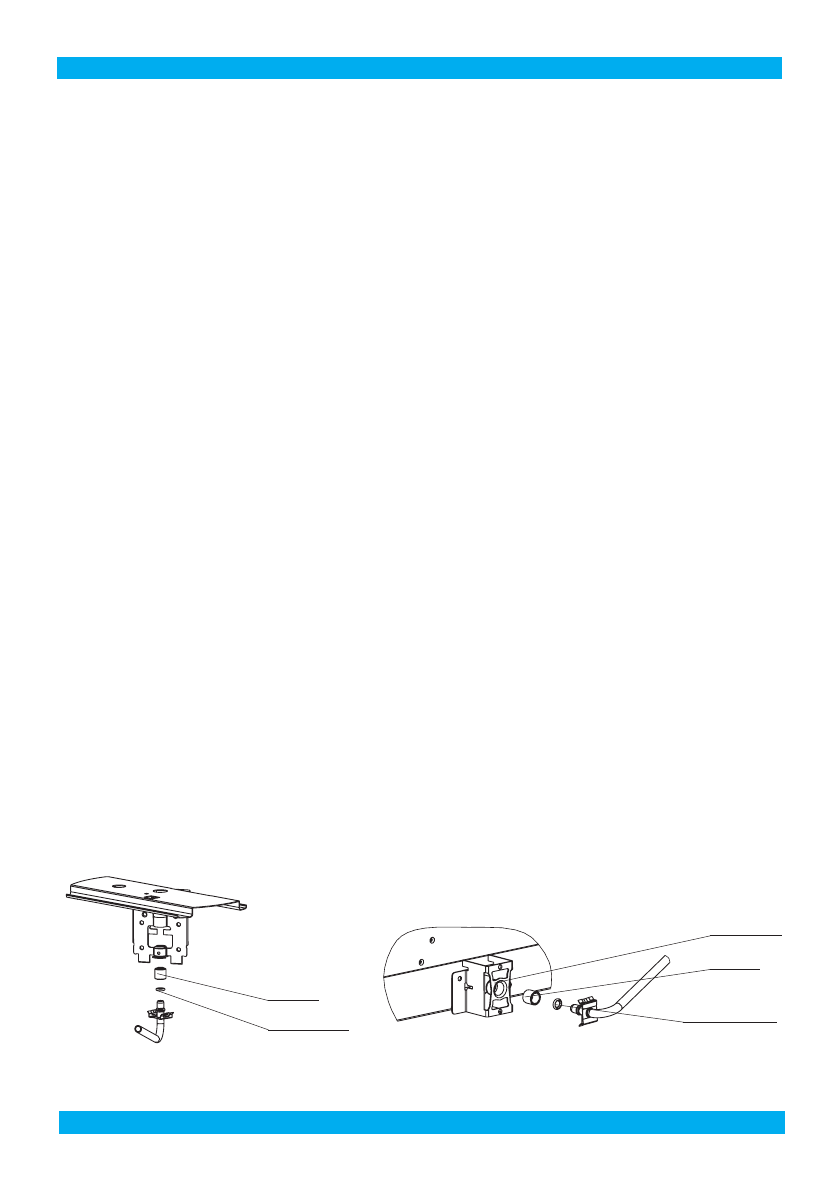

рис. 10

рис. 11

Сопло

Уплотнительное

кольцо

Сопло

Уплотнительное

кольцо

Замена сопла

горелок стола

Замена сопла

горелки пода

Держатель

сопла
