Руководство по эксплуатации GM521 00 000 РЭ
9
ХАРАКТЕРИСТИКИ. ПАНЕЛь УПРАВЛЕНИЯ
Таблица 1
Наименование
Мощ-
ность,
кВт
Природный
газ ном. давл.
1300 Па
Природный
газ ном. давл.
2000 Па
Сжиженный
газ ном. давл.
3000 Па
Маркировка
Маркировка
Маркировка
сопла ВМП
сопла ВМП сопла ВМП
Горелка повышенной мощности
2,3
123
65
113
60
73
36
Горелка нормальной мощности
1,9
110
49
101
49
69
29
Основная горелка духовки
2,2
123
70
110
70
73
49
Максимальный расход газа на плите
-
665 л/ч
665 л/ч
387 г/ч
Примечание:
В графах «маркировка сопла» указан диаметр отверстия сопла в мм х 100. Сменные
сопла и ВМП поставляются по отдельному заказу.
Для плиты, оснащённой кранами c регулируемым ВМП, настройка расхода газа про-
изводится поворотом ВМП. Регулирование производится до обеспечения устойчивого
горения на малом пламени. При переводе на другое давление газа необходимо заме-
нить сопла горелок и отрегулировать расход газа через ВМП, без замены ВМП.
8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг............3
■ Вес посуды с продуктами, устанавливаемой на одну горелку, не более, кг...............10
■ Диаметр посуды, устанавливаемой на горелку, не менее, мм..................................120
■ Диаметр посуды, устанавливаемой на горелку, не более, мм..................................240
9. ПАНЕЛь УПРАВЛЕНИЯ

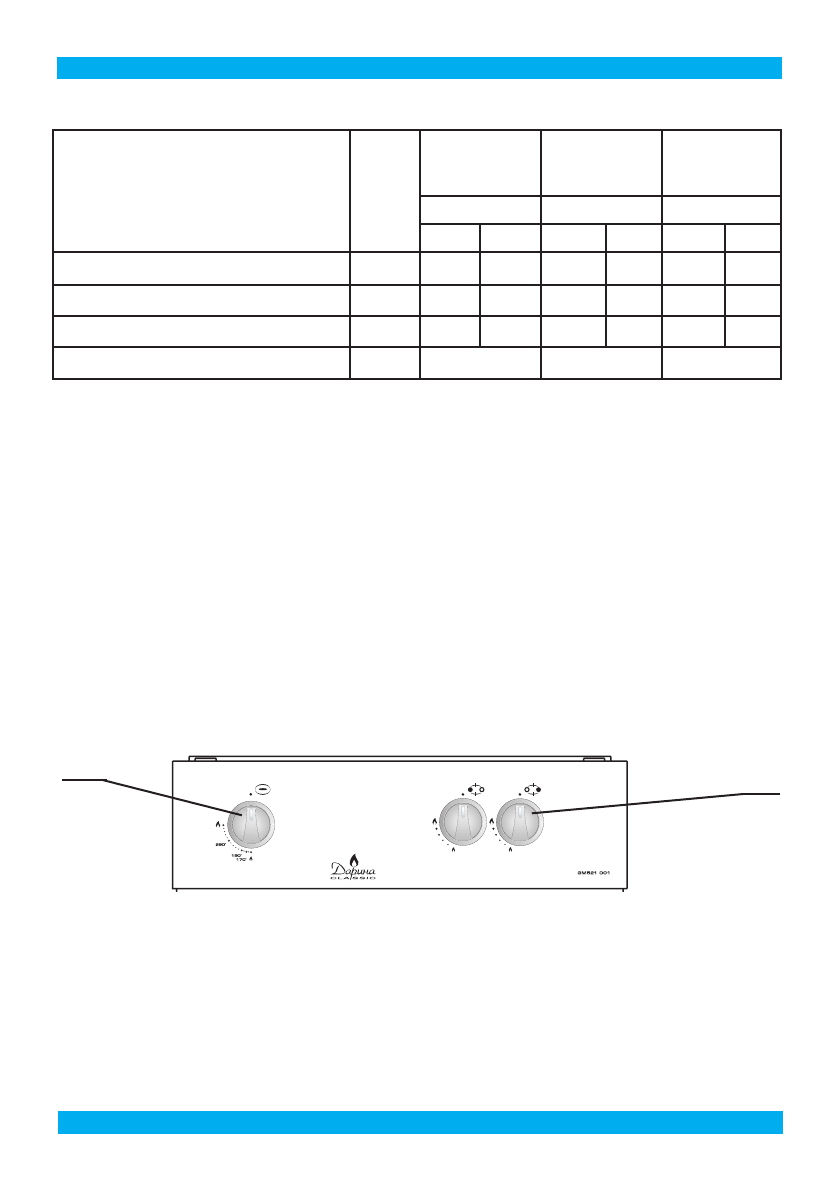

рис. 7. Панель плиты с краном с автоматикой контроля пламени
1.
Рукоятка управления крана горелки стола.
2.
Рукоятка управления крана горелки духовки.
1
2
