ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ!
Помните, что твердосплавные напайки
на зубьях пильного диска хрупки, и потому крайне
внимательно обращайтесь с пильным диском, избегая
ударов по напайкам и падений пильного диска. Перед
установкой диска внимательно осмотрите каждую на-
пайку. На них не должно быть трещин, сколов. После
установки пильного диска при вкпючении не следует
стоять в плоскости его вращения.
5.
Для установки диска установите на шпиндель сначала внутрен-
ний фланец
(если был снят)
, затем пильный диск;
ВНИМАНИЕ!
Направление вращения диска
(указано
на самом диске)
должно совпадать с направлением
вращения шпинделя
(указано на неподвижном кожухе
диска)
.
6.
Установите наружный фланец
(25)
. Затяните болт, удерживая в
нажатом состоянии кнопку фиксации
(23)
и вращая болт против
часовой стрелки.
Фиксации заготовки

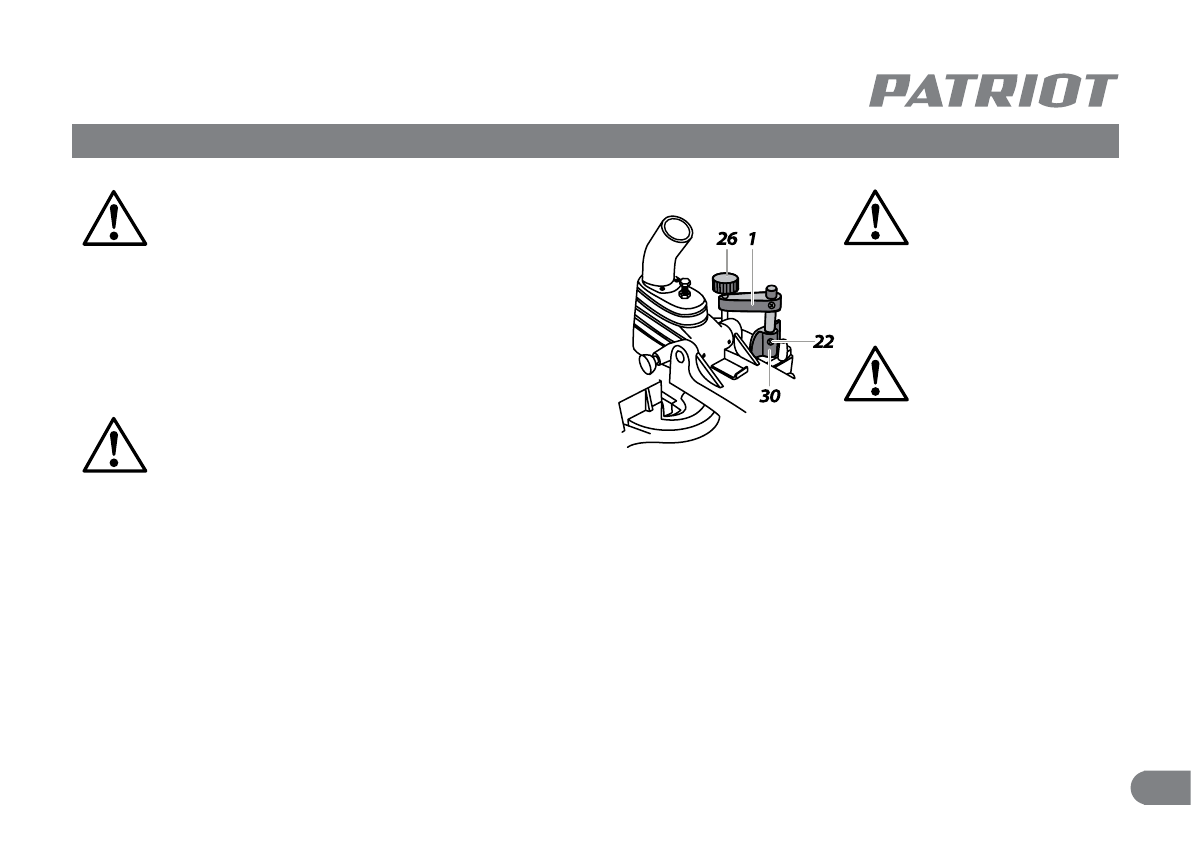

(Рис. 4)
Для надежной фиксации заготовки при пилении на фронтальном
упоре
(15)
предусмотрены гнезда
(30)
для крепления струбцины.
Вставьте стержень струбцины в гнездо и затяните винт
(22)
на
задней стороне гнезда для закрепления стержня. Отрегулируй-
те струбцину в соответствии с размером и формой заготовки.
Струбцина может быть установлена в упоре как слева, так и спра-
ва от пильного диска.
ВНИМАНИЕ!
Надежно
закрепляйте заготовку
струбциной. Отсутствие
жесткой фиксации заготовки при
пилении может стать причиной
повреждения изделия и порчи за-
готовки, а также травм оператора.
ВНИМАНИЕ!
Убедитесь
в том, что изделие ничем
не касается струбцины
при опускании и наклоне головы.
Если изделие задевает струбцину,
ее, возможно, следует перенести
на другую сторону стола.
Пылеудаление
Для предотвращения запыления рабочего места организуйте пы-
леотвод: установите прилагаемый пылесборник
(3)
или подклю-
чите к штуцеру пылеотвода шланг пылесоса. Для подключения
пылесоса, потребуется переходник
(в комплект не входит)
.
Транспортировка
При необходимости транспортировки пилы закрепите поворот-
ный стол с помощью рукоятки
(18)
в положении 0°, и установив
голову в вертикальное положение, затяните винт фиксации на-
клона головы
(2)
. Отжав рычаг
(29)
, полностью опустите голову
за рукоятку
(5)
и зафиксируйте в нижнем положении с помощью
стопорной шпильки
(17)
.
Рис. 4
Характеристики
