ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
2.
Осмотр и замена
(при необходимости)
ремня в редукторе
а)
снимите крышку
(39)
ременной передачи;
б)
внешним осмотром убедитесь в правильности натяжения
ремня, чистоте его поверхности и отсутствии видимых ме-
ханических повреждений
(продольные и поперечные порезы,
расслоение, разделение на пряди)
;
в)
при необходимости замены, оттягивая ремень от корпуса
возле одного из шкивов, проверните шкивы до полного схода
ремня с них.
Установку нового ремня производите в обратной последователь-
ности.
3.
Регулировка настроек пилы
(Рис. 7)
:
а)
Регулировка угла наклона пиления 90°;
Ослабьте рукоятку
(2)
фиксации наклона пилы, приведите го-
лову в вертикальное положение, отпустите стопорную гайку
болта
(35)
и, используя угольник, установите пильный диск
под углом 90° относительно поворотного стола
(10)
регули-
ровкой упорного болта
(35)
. Затяните стопорную гайку.
По достижении необходимого результата регулировки, ос-
лабьте установочный винт указателя
(21)
угла наклона, совме-
стите стрелку указателя с делением 0° на шкале угла наклона.
Зафиксируйте указатель винтом.
б)
Регулировка угла наклона пиления 45°.
Ослабьте рукоятку
(2)
фиксации наклона головы, приведите
её в крайнее левое и правое наклонное положение, и исполь-
зуя угломер, регулировкой винтов
(37)
и
(37а)
соответственно
установите пильный диск под углом 45° относительно пово-
ротного стола
(10)
. Затяните стопорную гайку.
в)
Регулировка угла 90° торцевого пиления.
Установите стол
(10)
с положение 0°. Ослабьте два установоч-
ных болта упора
(15)
. Не нажимая кнопку включения, опусти-
те голову пилы. Используя угольник, регулировкой фронталь-
ного упора установите между ним и пильным диском угол 90°.
Закрепите фронтальный упор, затянув установочные болты.
Примечание!
При установке различных положений делайте
пробное пиление. Проверьте результат пиления с использовани-
ем средств измерения.

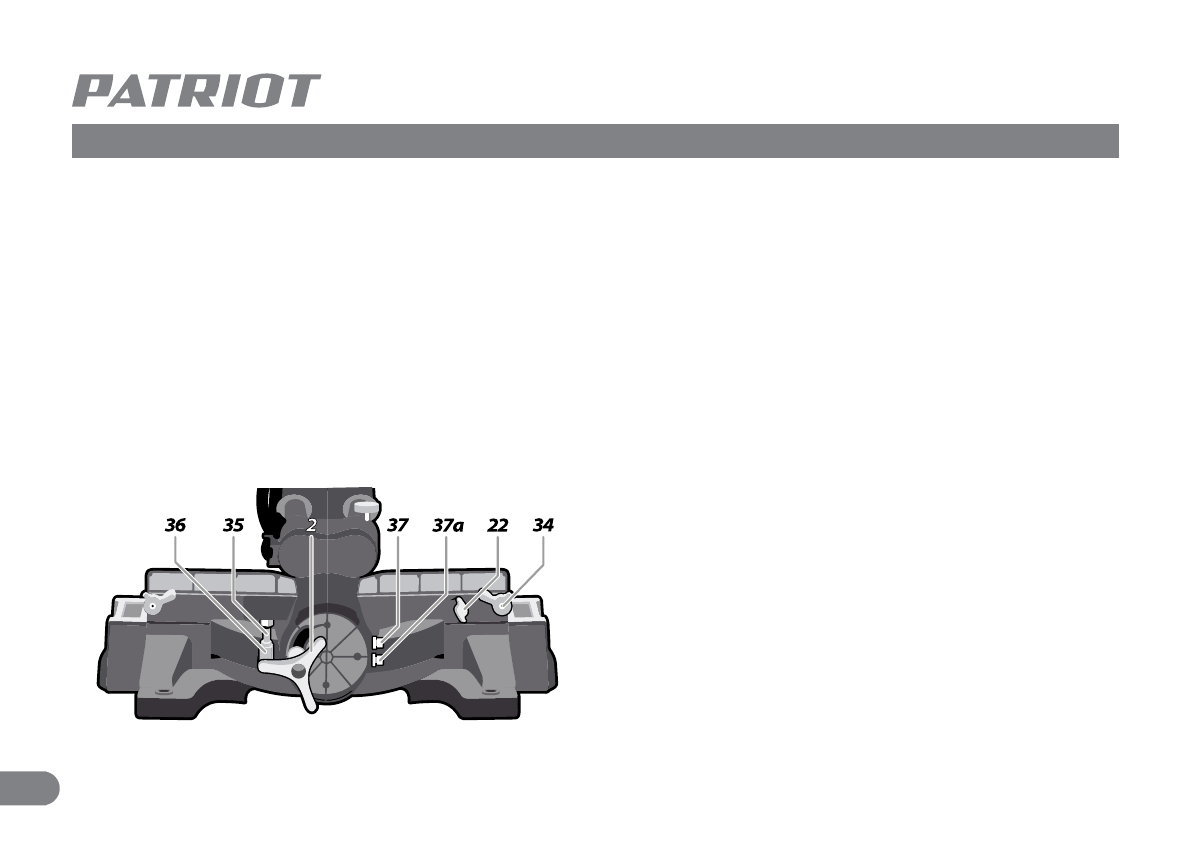

Рис. 7
