ВНЕШНИЙ ВИД ЭЛЕКТРОИНСТРУМЕНТА
ВНЕШНИЙ ВИД ЭЛЕКТРОИНСТРУМЕНТА

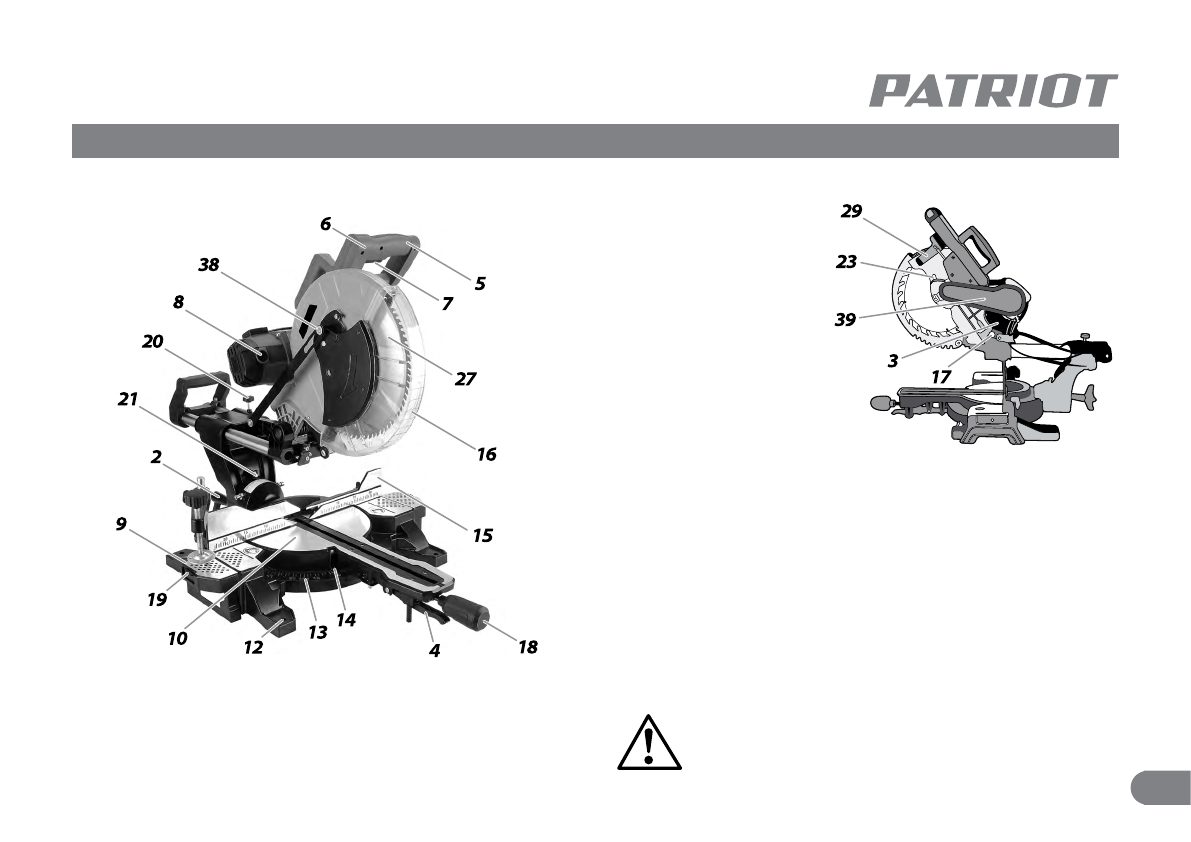

(Рис. 1, 2)
1.
Струбцина;
2.
Рукоятка фиксации угла наклона;
3.
Пылесборник;
4.
Фиксатор поворотного стола;
5.
Рукоятка пилы;
6.
Кнопка блокировки выключателя;
7.
Выключатель;
8.
Крышка щеткодержателя;
9.
Удлинитель стола;
10.
Поворотный стол;
11.
Станина;
12.
Отверстие для крепления станины;
13.
Шкапа угла поворота;
14.
Указатель угла поворота;
15.
Фронтальный упор;
16.
Защитный кожух;
17.
Стопорная шпилька;
18.
Рычаг поворота стопа;
19.
Фиксатор регулятора упора;
20.
Винт фиксации подвижной консоли;
21.
Указатель угла наклона головы;
22.
Зажимной винт;
23.
Кнопка фиксации пильного диска;
24.
Болт крепления пильного диска;
25.
Наружный фланец;
26.
Вертикальный зажимной винт;
27.
Пильный диск;
29.
Рычаг блокировки кожуха;
30.
Гнездо крепления струбцины;
31.
Винт регулировочный;
32.
Рычаг-ограничитель;
33.
Винт ограничительный;
Рис. 1
Рис. 2
34.
Винт фиксации удлинителя упора;
35.
Винт упорный;
36.
Площадка упорная;
37.
Винт ограничения наклона вправо;
37а.
Винт ограничения наклона влево;
38.
Болт фиксации кожуха;
39.
Кожух ременной передачи.
ВНИМАНИЕ!
Внешний вид и устройство инструмента
могут отличаться от представленных в инструкции.
