ПОДГОТОВКА К РАБОТЕ

ПОДГОТОВКА К РАБОТЕ

Сборка
Примечание!

 Все работы по сборке, замене и регулировке про-

изводить только при отключенном от сети изделии.
Установите изделие на ровной горизонтальной поверхности.

Приведите изделие в рабочее положение, для чего приопустите

голову за рукоятку

(5)

, извлеките стопорную шпильку

(17)

 и повер-

ните ее на 90° для фиксации. Придерживая рукоятку, дайте голове

под действием пружины переместиться в верхнее положение.

Регулировка

Изделие точно отрегулировано на заводе, однако при транспор-

тировке винты могут ослабеть и точность установки нарушится.

Для предотвращения брака в работе, перед началом эксплуата-

ции проверьте следующие настройки:

1.

 Угол установки ограничительного упора наклона на 90°. Про-

верять угольником между плоскостью диска и поверхностью по-

воротного стопа;

2.

 Угол установки ограничительного упора наклона на 45°. Прове-

рять только после установки ограничительного упора наклона на

90°. Проверять по шкале наклона, наклонив голову до упора влево;

3.

 Угол установки фронтального упора

(15)

. Проверять угольни-

ком между плоскостями диска и фронтального упора при уста-

новленном в положение 0° поворотном стопе

(10)

.

Примечание!

 При нарушении углов установки обратитесь к раз-

делу техническое обслуживание настоящего руководства.

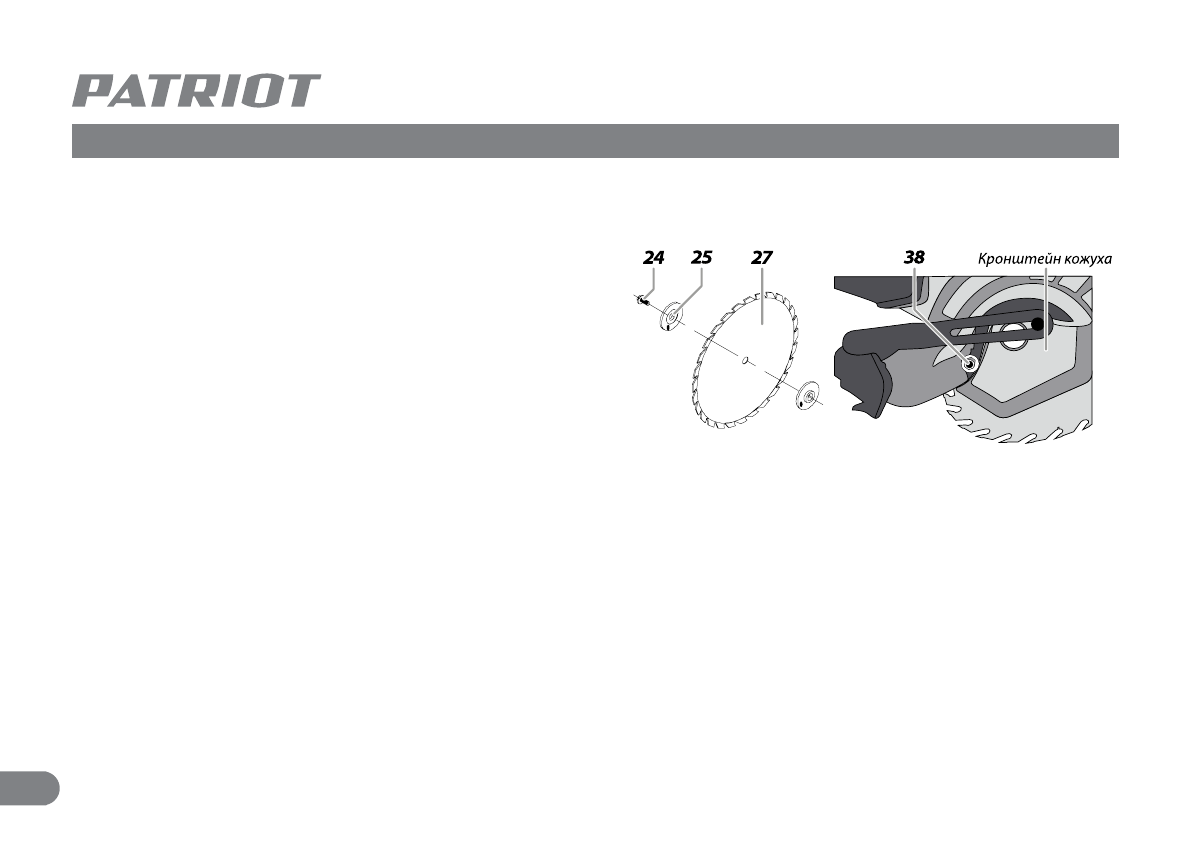

Замена пильного диска

(Рис. 3)

На торцовочной пиле установлен стандартный пильный диск по

дереву. При необходимости замены диска

(на новый или для дру-

гих работ)

:

1.

 Отжав рычаг

(29)

, вручную откройте кожух;

2.

 Отверните болт

(38)

, пока не освободите кронштейн кожуха, и

отведите его в сторону;

3.

Нажмите на кнопку

(23)

 фиксации пильного диска;

4.

Отверните болт

(24)

 крепления пильного диска прилагаемым

ключом, вращая его по часовой стрелке

(левая резьба)

;

5.

Снимите наружный фланец

(25)

 и пильный диск

(27)

;

Рис. 3
