9

Таблица 2. Номинальные токи автоматических выключателей и сечение медных проводов подводящих кабелей.

Модель завесы

Параметры

питающей сети

Номинальные токи

автоматических выключателей

QF1 и QF2

Кабель 1 (2шт.)

КЭВ-24П7010Е

380В/50Гц

25А

4х4,0

КЭВ-36П7010Е

40А

4х6,0

КЭВ-42П7010Е

40А

4х6,0

КЭВ-36П7020Е

40А

4х6,0

КЭВ-48П7020Е

50А

4х10,0

КЭВ-60П7020Е

63А

4х16,0

Примечание – использовать кабели с многопроволочными жилами

7.3.3 Для подключения к сети (см. рисунок 1) необходимо снять крышку (3), открутив винты, завести кабели

1 через гермовводы (9) и подключить к клеммным колодкам (10), (12) согласно схеме на рисунке 3. Кабель 2 заводится

через люверс, фиксируется скобой и подключается согласно схеме на рисунке 3. Подключение концевого выключателя

и внешних термостатов Т1 и Т2 к одной завесе описаны в п.4.7.1.

7.3.4 Подключение  группы  (от  2  до  10)  завес  к  одному  пульту  управления  IR03  осуществляется  по  схеме

на  рисунке  4.  Подключение  кабелей  1  и  2  показаны  на  рисунке  3.  Кабель  1  каждой  завесы  подключается  к  своим

автоматическим  выключателям  и  УЗО.  Кабель  2  подключается  только  к  первой  завесе  группы  через  автоматический

выключатель с номинальным током 6А. Клеммные колодки Х3 остальных завес группы остаются свободными. Схема

подключения БЛОК-Е для групп завес показана на рисунке 5. На группу завес нужен один БЛОК-Е.

7.4  П о д к л ю ч е н и е   п у л ь т а   у п р а в л е н и я   I R 0 3

7.4.1 Пульт управления подключен к завесе на заводе-изготовителе. В случае подключения пульта управления

к завесам самостоятельно, необходимо:

–  Обесточить завесу;

–  Разобрать пульт, отвинтив два винта и отведя лицевую панель вверх;

–  Подключить  семижильный  кабель  к  пульту  управления  в  соответствии  с  цветовой  маркировкой  проводов

кабеля управления и клеммной колодки пульта (см. рисунки 7-11);

–  Закрепить пульт на стене, совместить фиксаторы в верхней части крышки с вырезами на корпусе, совместить

кнопки с вырезами на крышке и закрепить крышку двумя винтами.

7.4.2 Пульты  управления  предусматривают  подведение  кабеля  управления  7х0,5мм

2

  методом  «скрытой

проводки». При необходимости подведения кабеля «наружной проводкой» необходимо в месте вывода кабеля из корпуса

термостата сделать в стене углубление 50 х 10 мм.

1

1

1

1

1

1

2

2

2

2

2

2

3

3

3

3

4

4

4

4

A

A

L

A

A

L

N

QF1

Q

F

3

QF

2

УЗО

УЗО

B

B

N

B

B

C

C

C

C

PE

PE

100мА

6А

100мА

3PE~50/380

3PE~50/380

1N~50/220

X1

X

3

X2

Электрощитовая

Завеса

2

1

1

Кабель питания

цепей управления

2

2х0,5мм

Кабель питания

ТЭНов

Кабель питания

ТЭНов

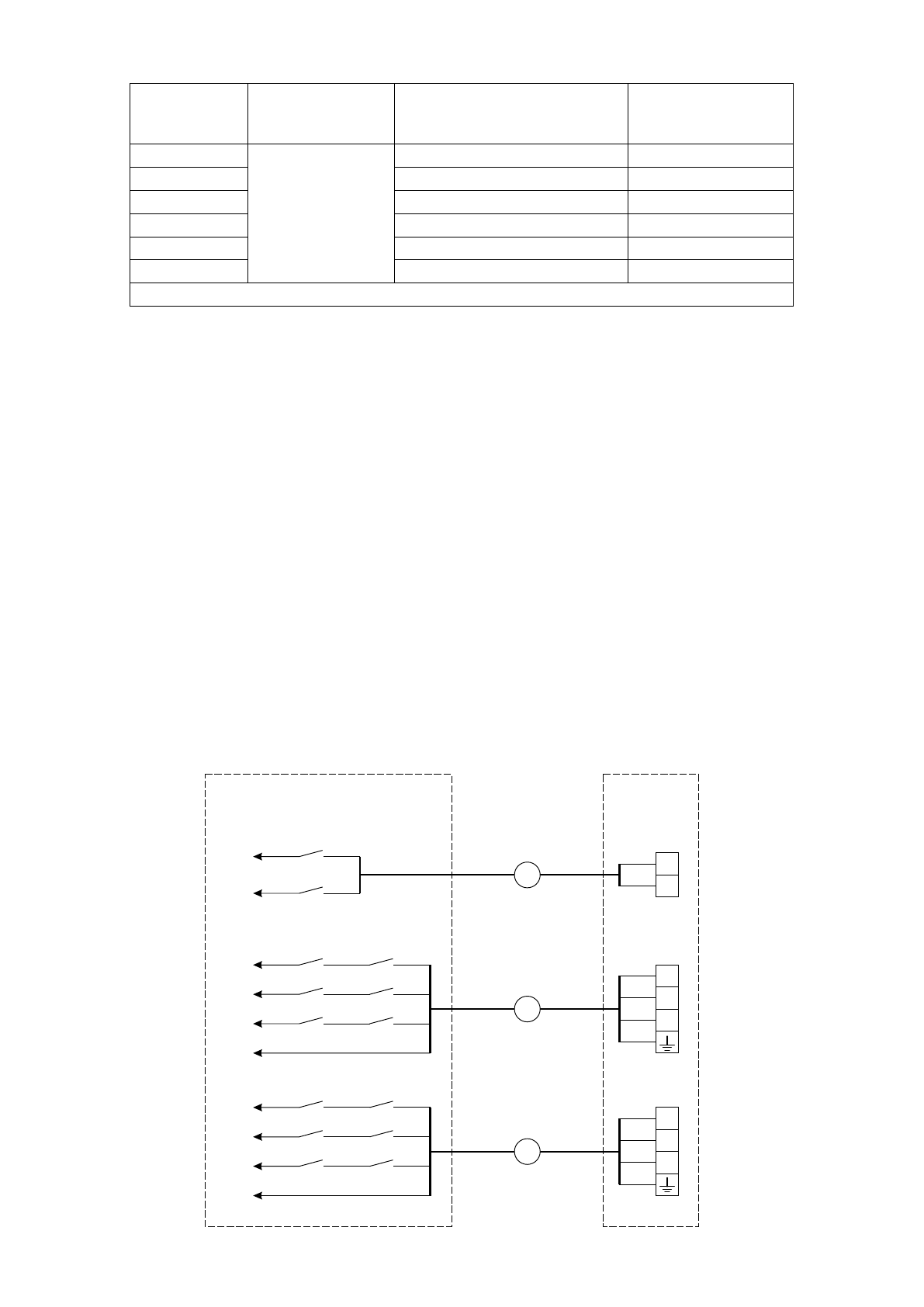

Рисунок 3. Схема подключения одной завесы к электрической сети
