7

ПКУ-E

Группа

завес 1

Группа

завес 3

Группа

завес 4

Группа

завес 2

Пульт

IR 3

0

Концевой

выключатель

Концевой

выключатель

Два внешних

термостата

Т1 и Т2

Два внешних

термостата

Т1 и Т2

БЛОК-Е

Завеса

Пульт

IR 3

0

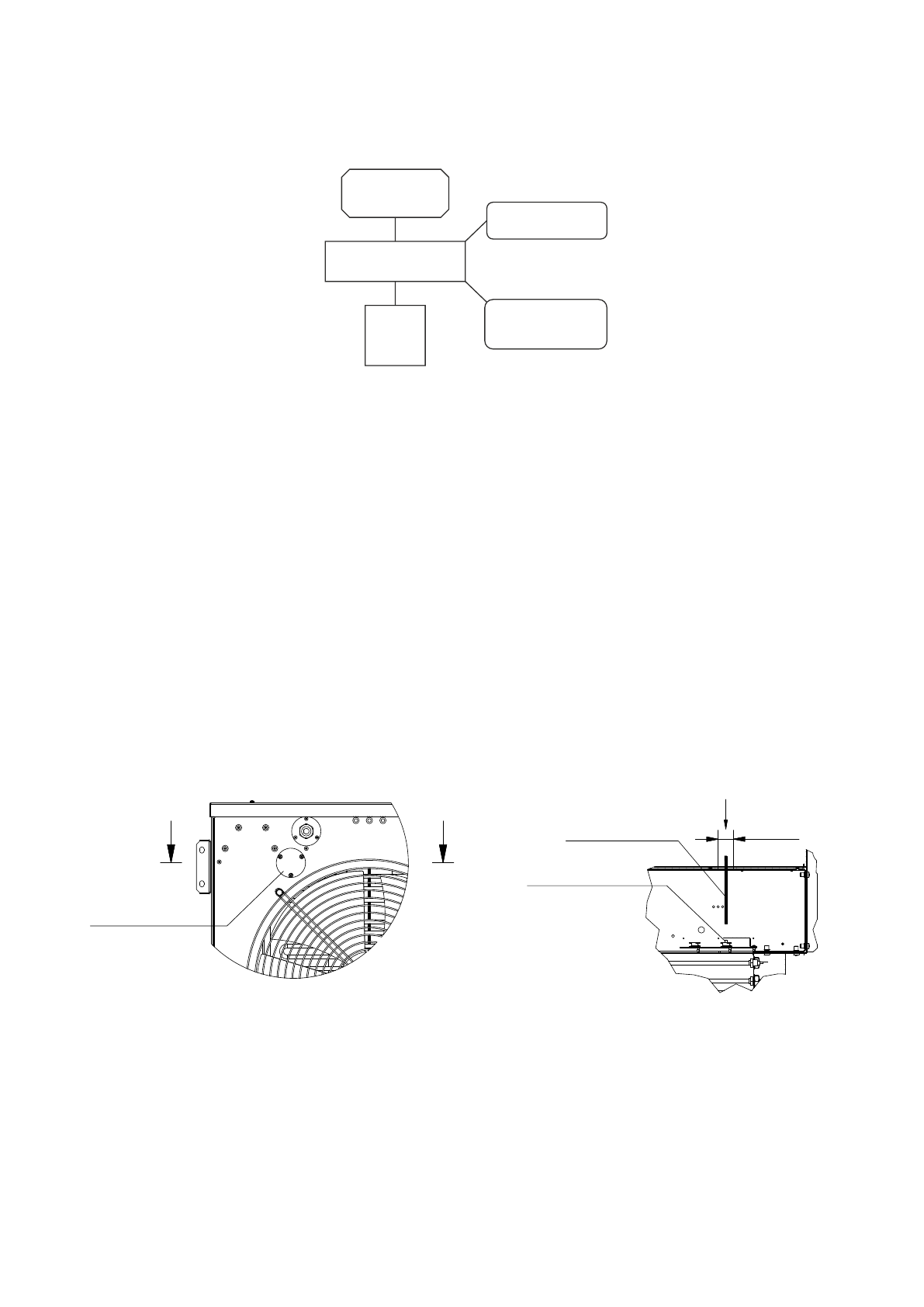

Рисунок 2. Структурная схема подключения завесы через БЛОК-Е

4.7.2 Элементы  автоматического  регулирования  (концевые  выключатели  и  внешние  термостаты  Т1  и  Т2)

должны  быть  предусмотрены  в  проекте  и  установлены  монтажной  организацией  (в  комплект  поставок  могут  быть

включены по специальному заказу).

А

-

А

А

 -

А

А

-

А

Б

А

А

А

-

А

А

А



35

Стержень

Нажать

Крышка люка

аварийного

термовыключателя

Аварийный

термовыключатель

4.8  У с т р о й с т в о   а в а р и й н о г о   о т к л ю ч е н и я   Т Э Н о в

4.8.1 Завесы  снабжены  устройством  аварийного  отключения  ТЭНов  в  случае  перегрева  корпуса.  Перегрев

может наступить от следующих причин:

–  Входное  и  выходное  окна  завесы  загромождены  посторонними  предметами  или  подвержены  сильному

загрязнению;

–  Вышел из строя вентилятор;

–  Выключение завесы, путем полного обесточивания, минуя режим продувки;

–  Тепловая мощность завесы сильно превышает теплопотери помещения, в котором она работает (например,

при работе в помещении небольшого объема). В этом случае не рекомендуется устанавливать терморегулятор на высокие

значения температуры.

4.8.2 При перегреве корпуса завесы аварийный термовыключатель выключает нагрев ТЭНов и далее остается

в  выключенном  состоянии.  Вентилятор  при  этом  продолжает  работать.  Для  возвращения  завесы  в  работоспособное

состояние необходимо:

–  Отключить завесу от питающей сети;

–  Дождаться пока она остынет;

–  Выяснить причины, вызывающие срабатывание аварийного термовыключателя и устранить их;

–  Через отверстие в завесе диэлектрическим стержнем нажать на предохранительную пластину, возвращающую

аварийный термовыключатель в рабочее состояние. Место расположение аварийного термовыключателя и отверстий в

корпусе показаны на рисунке ниже.

4.9  А в т о м а т и ч е с к а я   з а д е р ж к а   в ы к л ю ч е н и я   в е н т и л я т о р а

4.9.1 В  завесах  с  электрическим  источником  тепла  предусмотрена  автоматическая  задержка  выключения

вентилятора.  После  выключения  завесы  кнопкой  пульта  управления,  вентилятор  продолжает  работу  до  тех  пор,  пока

температура  ТЭНов  не  снизится  до  заданной  величины  (обычно  в  течение  1-2  мин.)  В  зависимости  от  установки

завес и условий эксплуатации, продувочный режим вентилятора может не включаться или включаться не сразу после

выключения  завесы,  а  через  несколько  минут.  При  выключении  иным  способом  (снятие  напряжения  в  сети  и  т.д.)

продувочный  режим  вентилятора  не  включается,  поэтому  возможно  срабатывание  защиты  от  перегрева  остаточным

теплом ТЭНов. Тогда при повторном включении завесы будет работать только вентилятор. Для восстановления работы

нагревательных элементов см. п.4.8.

4.10  Заводом-изготовителем  могут  быть  внесены  конструктивные  изменения  в  изделие,  не  ухудшающие

качество и надежность, которые не отражены в настоящем паспорте.
