Руководство по эксплуатации и монтажу завес GUARD v 201709
www.sonniger.com
9

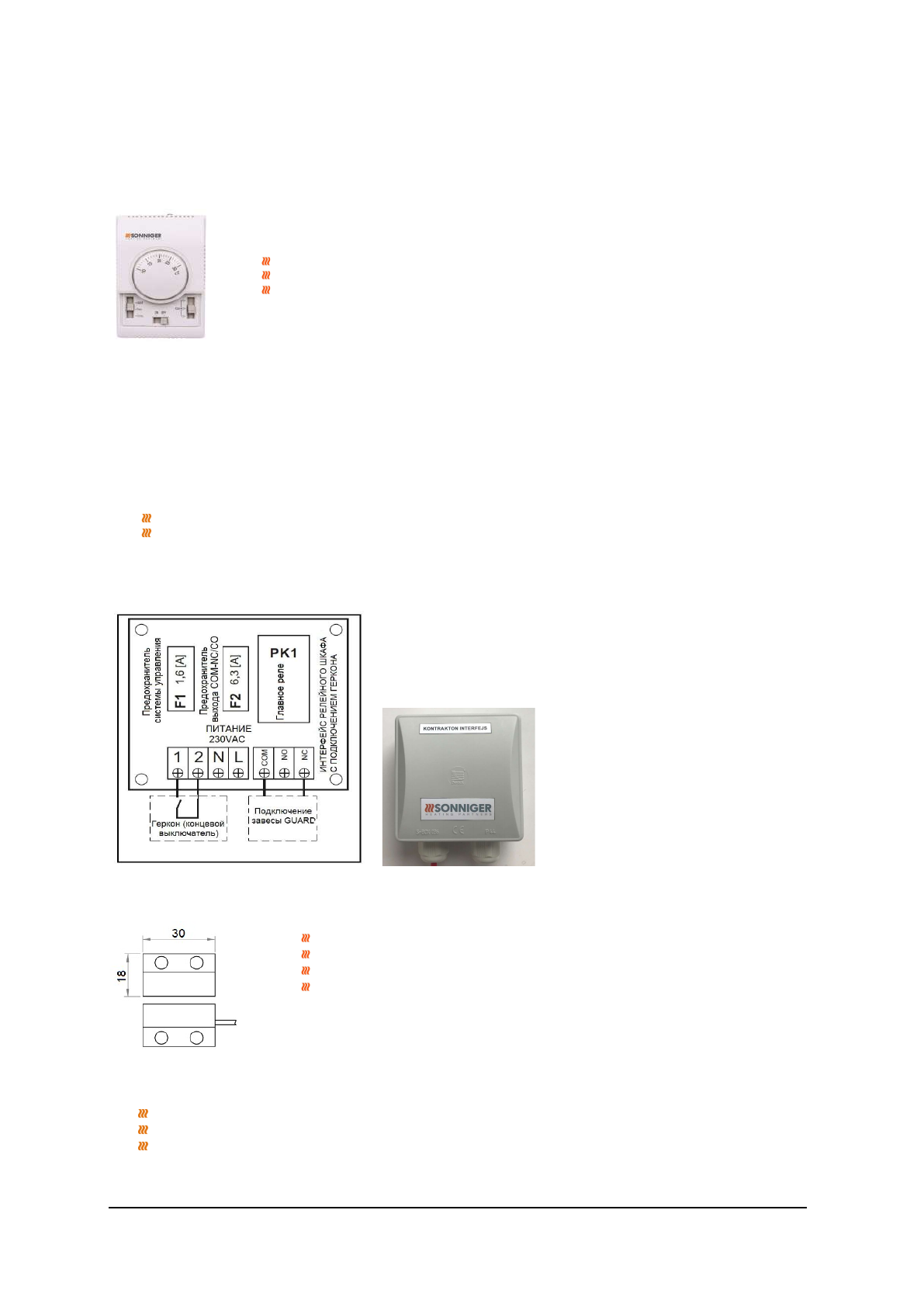

6. Пульт управления
Управление завесой осуществляется с помощью пульта управления COMFORT, который позволяет регулировать скорость
потока воздуха и нагрев. Пульт управления должен располагаться за пределами зоны воздушного потока завесы. К одной
панели COMFORT можно подключить до 2 GUARD.
Чтобы установить пульт управления: отверните винт, снимите переднюю крышку и панель, закрепите панель на стене,
подключите питание, установите переднюю крышку (в комплект поставки включены инструкция по установке и комплект
крепежей).
7. Дверной выключатель
Дверной выключатель GUARD (DC) является дополнительным элементом для включения / выключения завесы в
зависимости от открытия двери. Предназначен для внутренней установки, включает:
Релейный шкаф – подключение дверного выключателя, геркона
Комплект дверного монтажа - электронный герметичный магнитный выключатель, состоящий из подвижного и
неподвижного элемента
Схема релейного шкафа – с подключением геркона
Габаритные размеры Параметры
При монтаже дверного выключателя GUARD удалите перемычку, установленную на заводе:
NC-1
для завесы GUARD W (вода) / GUARD C (без нагревателя)
NC-COM
для завесы GUARD E (с электрическим нагревателем)
Описание пульта управления COMFORT
ON/OFF
– – Включение/отключение
I-II-III
– Переключатель скорости вращения вентилятора
терминал 8 - высокая скорость III
терминал 7 - средняя скорость II
терминал 6 - низкая скорость I
HEAT
- Термостат посылает сигнал на открытие клапана с сервоприводом и запуск вентилятора (GUARD
W, C), на включение электрического нагревателя (GUARD E). Вентилятор отключается, когда температура в
помещении достигнута, сервопривод закрывает клапан при достижении температуры, теплоноситель
перекрыт, отключается электронагреватель у GUARD E.
FAN
/
COOL
функция не поддерживается.
Напряжение питания 230В/50Гц
Индуктивная нагрузка на реле 5(A)
Нормально закрыт NC
Класс защиты IP66
