Руководство по эксплуатации и монтажу завес GUARD v 201709
www.sonniger.com
14
8.7

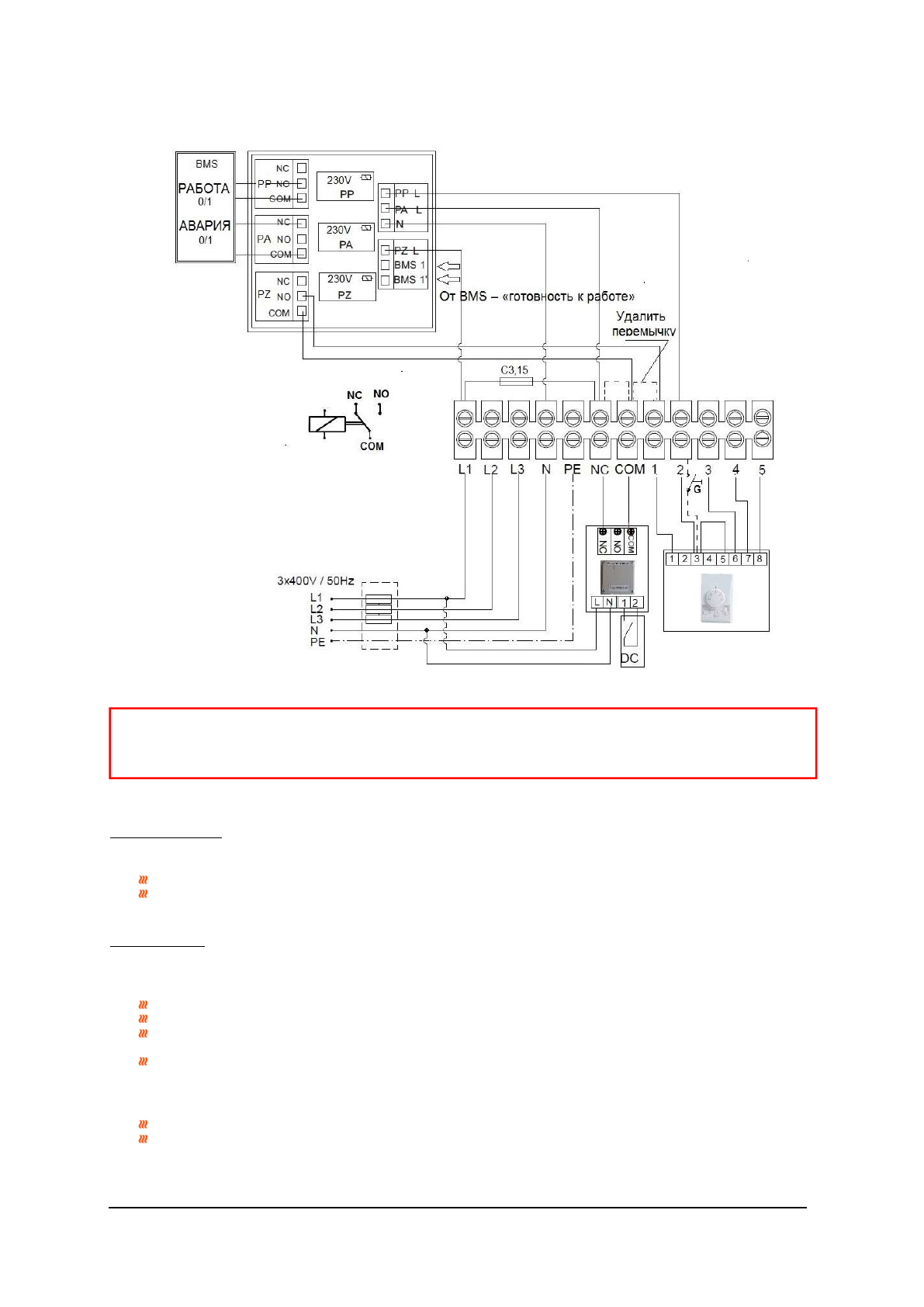

Схема подключения завесы GUARD 100-150-200 E с модулем BMS
СИГНАЛЫ от BMS
PZ
„
ГОТОВНОСТЬ К РАБОТЕ”
Цифровой сигнал „1” от BMS (контакт замкнут) - завеса готова к работе
Цифровой сигнал „0” от BMS (контакт разомкнут) – завеса отключена.
СИГНАЛЫ BMS - МОНИТОРИНГ РАБОТЫ ЗАВЕСЫ (Внимание - переключатель ON/OFF на панели COMFORT в положении
ON, сигнал «готовность к работе»):
PP „РАБОТА”
Цифровой сигнал «1» (контакт замкнут) - дверь открыта
Цифровой сигнал «0» (контакт разомкнут) - дверь закрыта
Если контактор не используется - после подачи сигнала «РАБОТА» завеса будет работать непрерывно по сигналу
термостата - цифровой сигнал «1» (контакт замкнут)
Когда завеса выключается по сигналу термостата - сигнал «0» (контакт разомкнут)
PA „АВАРИЯ”
При корректной работе завесы - цифровой сигнал «0» (контакт разомкнут)
После срабатывания плавкого предохранителя C3,15 - цифровой сигнал «1» - отказ завесы (контакт замкнут)
ВНИМАНИЕ!
При использовании модуля связи BMS в электрической завесе, удалить заводскую перемычку между COM-1
