Руководство по эксплуатации и монтажу завес GUARD v 201709
www.sonniger.com
5
5. МОНТАЖ
При определении места и способа монтажа воздушной завесы следует принимать во внимание:
легкий доступ для обслуживания
доступ к трубам теплоносителя и электропроводке
правильное распределение воздуха в помещении.
GUARD
рекомендуется монтировать стационарно над проемом, как горизонтально, так и вертикально возле проема, в том
числе с обеих сторон проема. В обоих случаях сопло завесы должно располагаться как можно ближе к верхнему или боковым
сторонам проема, на стене или потолке с помощью опорной конструкции (форму и размеры несущей конструкции, балки
необходимо проектировать/применять с соблюдением требований к прочности конструкции).
При выборе воздушной завесы необходимо это помнить, поскольку основным критерием выбора является не ее мощность
или температура выходящего воздуха, а совокупность таких показателей, как объем прокачиваемого воздуха, скорость
воздушной струи, характеристики (ширина и высота) воздушного потока.
По размеру воздушный поток должен быть не менее защищаемого дверного проема, если ширина проема превышает ширину
завесы, необходимо применение завес в модульном (соединенном) виде с помощью кронштейнов, создавая постоянный
поток воздуха, перекрывающий необходимую ширину проема. Они должны быть правильно выровнены - в случаях
расположения, отличного от горизонтального или вертикального, можно повредить вентилятор, что приведет к сбою в работе
завес, или к их повреждению. Эффективность работы завесы зависит напрямую от объема прокачиваемого воздуха, чем
больше этот объем, тем эффективнее работает прибор. Мощность воздушного потока также имеет значение, поскольку
слабая или неравномерная струя не сможет стать надежной преградой для потока воздушных масс извне.
При подключении завесы должен обеспечиваться свободный доступ к местам их технического обслуживания. На обоих
патрубках изделия должны быть установлены ручные запорные вентили, предоставляющие возможность снятия аппарата.
Кабель питания завес следует подключить согласно электрическим схемам. В случае использования электромагнитного
клапана на теплоносителе (опция - автоматика) следует смонтировать его на выходном патрубке, иначе он может
подвергнуться повреждению. Во время монтажа трубопровода к патрубкам теплообменника, необходимо избежать действия
скручивающего момента (это может быть причиной повреждения коллектора теплообменника). Обязательно использование
гибких гофрированных патрубков из нержавеющей стали (опция), или гибкой подводки любого другого типа (уплотнение
только по торцу), для целостности коллектора теплообменника.
Подключение теплоносителя к тепловой завесе
GUARD
производится через патрубки DIN 3/4” специализированными
монтажными организациями. При подключении завесы к тепловой сети без использования смесительного узла необходима
обязательная установка водяного фильтра грубой очистки. При необходимости может быть поставлен смесительный узел,
для регулирования расхода теплоносителя через завесу
GUARD,
поставляется опционально.

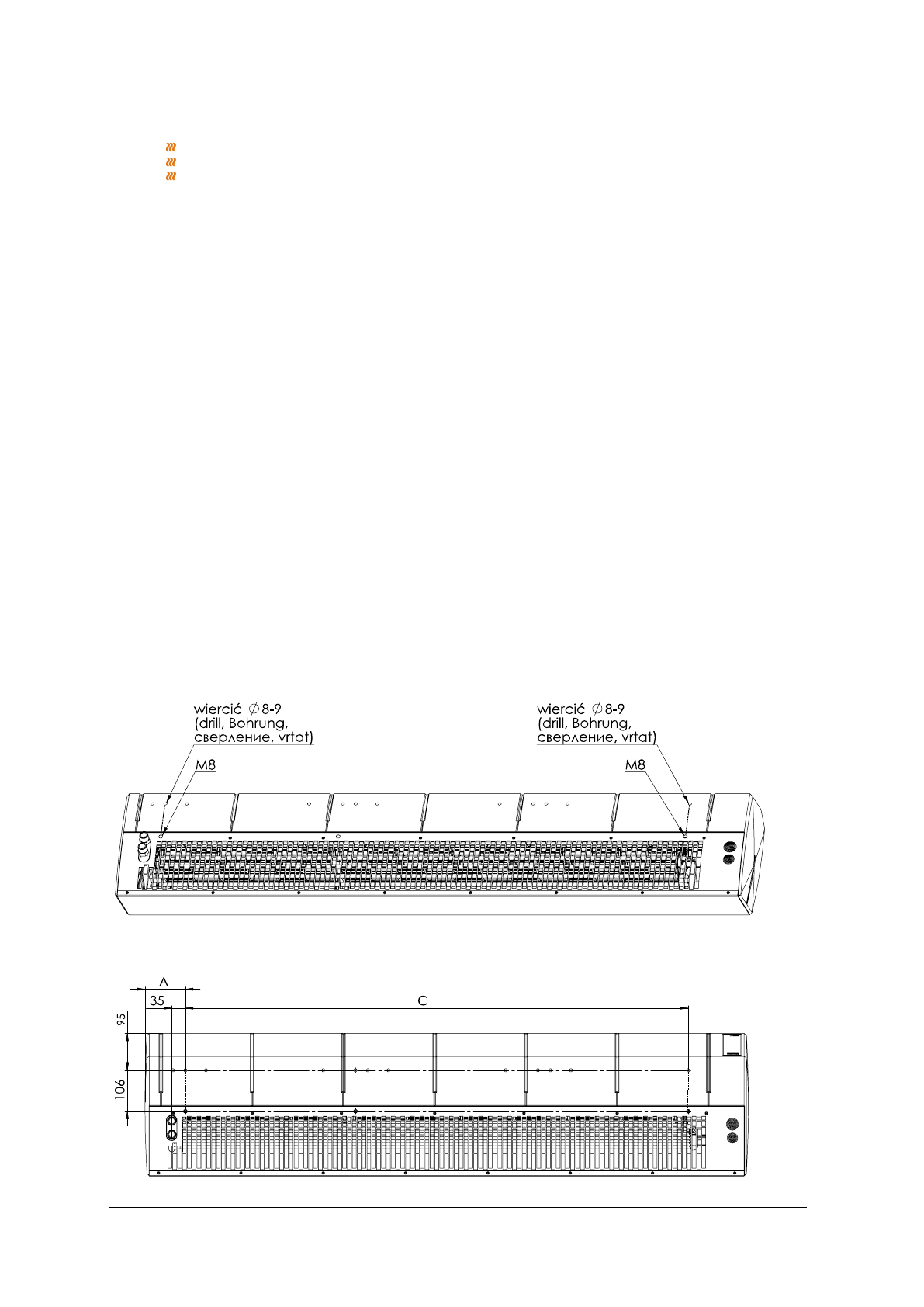

Горизонтальный монтаж над проемом с помощью монтажных шпилек
Горизонтальный монтаж с помощью 4х монтажных шпилек М8. Необходимо просверлить отверстия Ø 8-9 мм в корпусе EPP,
непосредственно в месте специальных указателей. Шпильки должны ввинчиваться на глубину не более 10-14мм
На рис. указаны монтажные втулки под шпильки.
