8
необходимо
произвести
следующие
действия (рисунок 11):
• Выкрутить
технологические
винты
в
количестве 4 шт.
• Закрепить кронштейны к завесе, на 2 болта
каждый;
• Вкрутить шпильки М6 в отверстия на
потолке, в соответствии с необходимыми
размерами;
• Накрутить гайки на свободные концы
шпилек;
• Навесить изделие на шпильки и затянуть
нижние гайки.
7.3
Подключение
завесы
к
электрической сети.
7.3.1
Подключение к электрической сети
осуществляется
через
автоматический
выключатель, а также через устройство
защитного отключения (УЗО приобретается
отдельно) в соответствии с «Правилами
эксплуатации
электроустановок».
Номинальный
ток
автоматического
выключателя и сечение подводимых медных
проводов следует выбирать в соответствии с
таблицей 2. При подключении одной завесы
к сети, необходимый ток срабатывания УЗО
- 100mА.
7.3.2
Для подключения к сети необходимо
снять крышку с монтажного люка (рисунок
2), завести кабели и подключить к клеммной
колодке согласно электрической схеме
завесы.
7.3.3
ЗАПРЕЩАЕТСЯ!
Эксплуатация
завесы без заземления.
Модель завесы
Питающее
напряжение, В
Номинальный ток
автоматического
выключателя, А
Кабель
питания,
мм
2
Рекомендуемый
диаметр
подводимого
кабеля, мм
KVС-C10W12-11
230
1,0
3х1,0
8-10
KVС-C15W20-11
2,0
KVС-C20W30-11
3,0
Таблица 2. Номинальные токи автоматических выключателей и сечение медных проводов питающих
кабелей
7.4
Установка и подключение
контроллера KRC-32 к воздушно-тепловой
завесе.
7.4.1
Для
подключения
контроллера
необходимо:
• Обесточить завесу;
• Разобрать контроллер;
• Установить перемычку в определенное
положение (смотреть рисунок 3);
• Провести провода в специальные отверстия
в задней стенке корпуса;
• Присоединить
провода
к
клеммам
контроллера и завесы.
7.4.2
Контроллеры
подключать
посредством медного кабеля с сечением
жил не менее 0,75 мм
2
.
7.4.3
Контроллер должен располагаться
вне зоны воздушного потока завесы, иначе
работа терморегулятора будет зависеть от

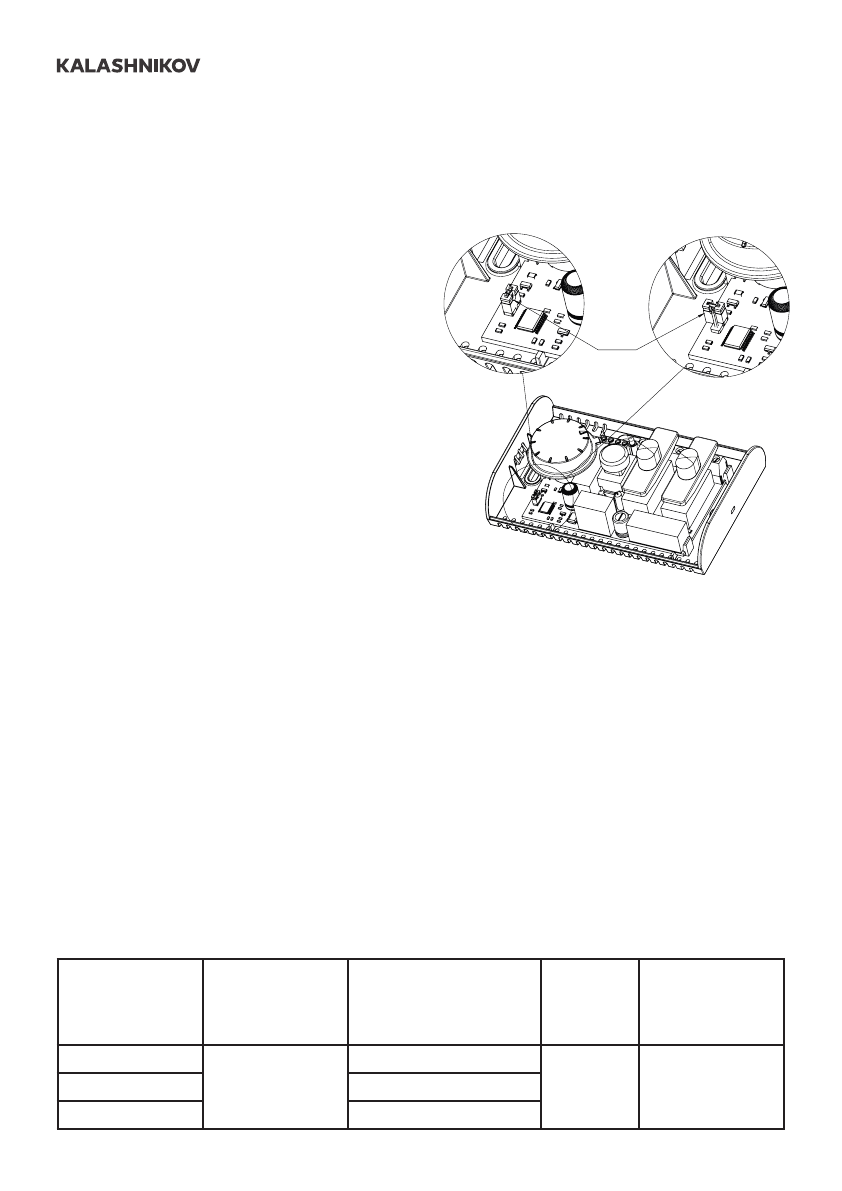

Положение перемычки
Для завес с электрическим
источником тепла.
Перемычка отсоединена.
Для завес с водяным источником
тепла и без источника тепла.
Перемычка присоединена.
Перемычка
Рисунок 3.
Положение перемычки контроллера KRC - 32
