7
Устройство и порядок работы
замораживания теплоносителя остается
его минимальный проток через байпасную
линию трехходового клапана.
5.6.2
Смесительный
узел
c
циркуляционным насосом (для систем с
малой разницей давлений между подающим
и обратным теплопроводами).
5.6.2.1 Управление
аналогично
п.п.5.6.1.1. При этом циркуляционный
насос способствует повышению расхода
теплоносителя в системах с малой разницей
давлений между подающим и обратным
теплопроводами.
5.7. Рабочее давление в теплообменнике.
5.7.1 Теплообменники, входящие в изделия,
испытаны при номинальном испытательном
давлении 1,8 МПа (18 атм.), рабочее
давление в теплообменнике до 1,6 МПа (16
атм.).
6. Комплект поставки
6.1 Воздушно-тепловая завеса.
6.2 Контроллер KRC-32.
6.3 Провод для подключения контроллера
KRC - 32.
6.4 Паспорт.
6.4 Комплект кронштейнов для установки.
7.
Требования к установке и
подключению
7.1
При монтаже и запуске завес в
эксплуатацию необходимо соблюдать меры
безопасности указанные в разделе 1.
7.2
Установка завес.
7.2.1
Завеса размещается стационарно,
возможен горизонтальный (как можно ближе
к верхнему краю проема) и вертикальный
монтаж (слева или справа над проемом).
7.2.2
Минимально допустимое расстояние
между верхней стенкой корпуса завесы и
потолком должно быть не менее 300мм.
7.2.3
Установка завес с помощью
кронштейнов.
7.2.3.1 На задней стенке завесы имеются
четыре
отверстия
под
крепление
кронштейнов с резьбой М6. Для установки
завесы необходимо произвести следующие
действия (рисунки 12 и 13):
• Закрепить
кронштейны
к
несущей
конструкции,
в
соответствии
с
необходимыми размерами;
• Вкрутить наполовину болты в отверстия;
• Навесить изделие на кронштейны;
• Затянуть болты крепления.
7.2.4
Установка завес без кронштейнов.
7.2.4.1 В задней стенке корпуса завесы
имеются пазы для установки завесы. Для
установки завесы необходимо произвести
следующие действия (рисунки 14 и 15):
• Вкрутить в несущую конструкцию шурупы
или болты с диаметром шляпки от 9 до 11
мм.
• Навесить изделие на шурупы или болты.
7.2.5
Установка завес к потолку
(вкручивание шпилек в завесу).
7.2.5.1 На
верхней
стенке
завесы
имеются четыре отверстия под крепление
кронштейнов с резьбой М6.
(Внимание!!!
На момент поставки завесы, отверстия
заглушены технологическими винтами в
количестве 4 шт.).
Для установки завесы
необходимо
произвести
следующие
действия (рисунок 10):
• Выкрутить
технологические
винты
в
количестве 4 шт.
• Закрепить
кронштейны
к
несущей
конструкции,
в
соответствии
с
необходимыми размерами;
• Вкрутить шпильки М6 в отверстия и затянуть
гайкой с шайбой гровер;
• Накрутить гайки на свободные концы
шпилек;
• Навесить изделие на кронштейны и затянуть
верхние гайки.
7.2.6
Установка завес к потолку
(вкручивание шпилек в потолок).
7.2.6.1 На
верхней
стенке
завесы
имеются четыре отверстия под крепление
кронштейнов с резьбой М6.
(Внимание!!!
На момент поставки завесы, отверстия
заглушены технологическими винтами в
количестве 4 шт.).
Для установки завесы
Ââîä äëÿ ñèëîâîãî êàáåëÿ
Ââîä äëÿ êàáåëÿ óïðàâëåíèÿ

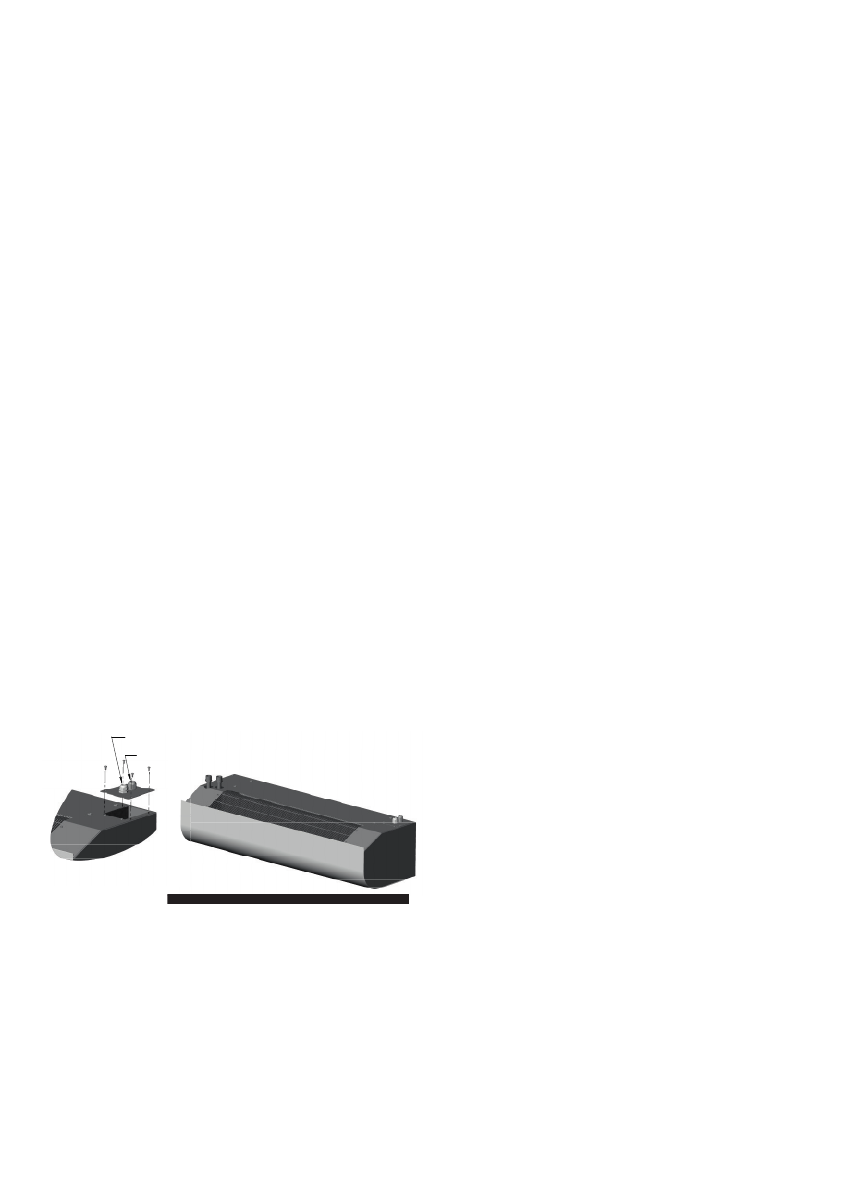

Рисунок 2.
Воздушно-тепловая завеса.
