5. Устройство и порядок работы
5.1
Завеса
состоит
из
корпуса,
изготовленного
из
листовой
стали,
покрытой
высококачественным
полимерным покрытием. Внутри корпуса
расположены нагревательные элементы
(теплообменники) и вентиляторный блок.
5.2 Вентиляторы забирают воздух через
перфорированную решетку корпуса, поток
воздуха, проходя через нагревательные
элементы, нагревается и выбрасывается
через воздуховыпускное сопло в виде
направленной струи.
5.3 Электрические схемы завес приведены на
рисунках 16-17.
5.4 Контроллер управления завесами KRC-
32.
5.4.1 Управление завесами осуществляется
с
помощью
выносного
проводного
контроллера. Контроллер, при помощи
встроенного
датчика
температуры,
позволяет
поддерживать
необходимую
температуру воздуха вблизи проема и
регулировать тепловую мощность завесы.
5.4.2 При подключении к контроллеру
выносного датчика считывание температуры
со встроенного датчика прекращается.
5.4.3 На контроллере расположены:

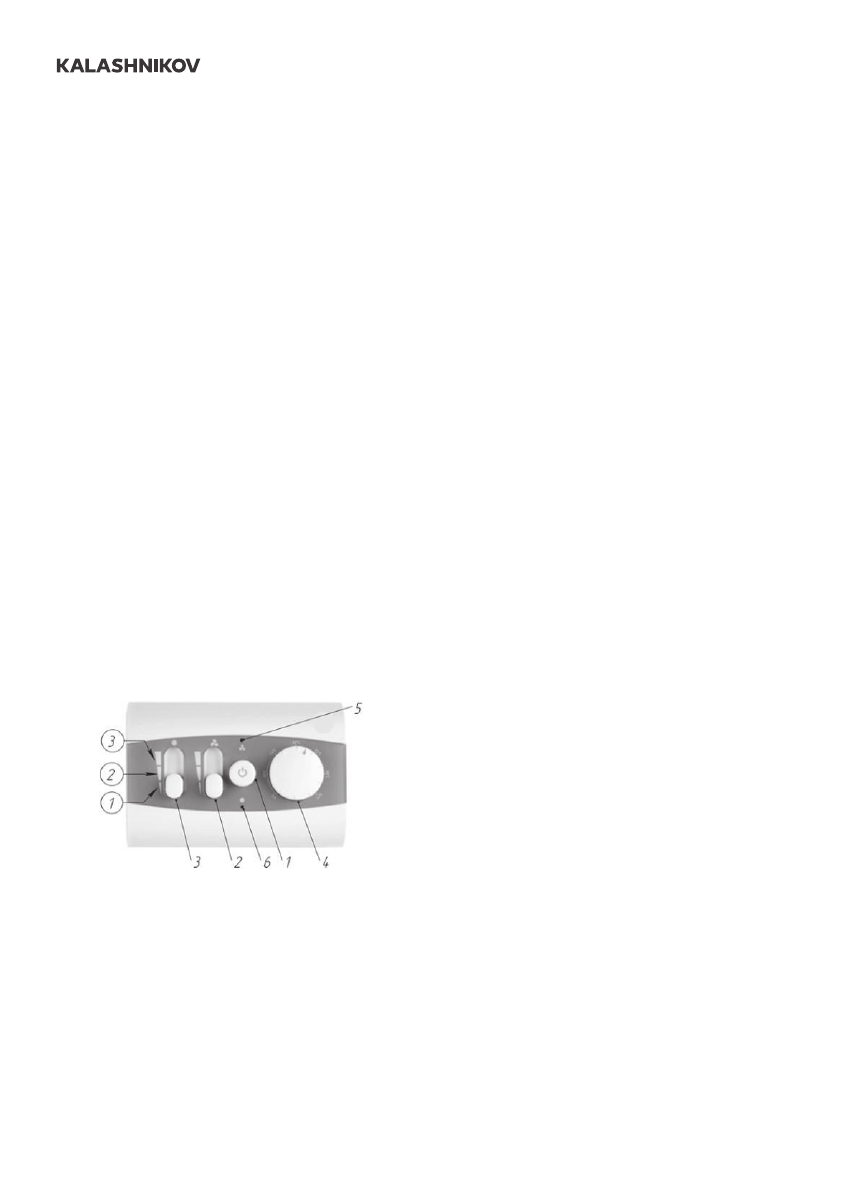

Рисунок 1.
Контроллер управления завесами KRC-32
1. кнопка включения / выключения;
2. трехпозиционный
переключатель
управления вентиляторами;
3. трехпозиционный
переключатель
управления режимов нагрева;
4. поворотный потенциометр (термостат) для
задания необходимой температуры воздуха
в помещении;
5. светодиодный
индикатор
работы
вентиляторов (зеленого цвета);
PDF created with pdfFactory Pro trial version
www.pdffactory.com
6. светодиодный индикатор работы нагрева
(красного цвета).
5.4.4
Управление контроллером KRC-
32:
Перед включением завесы переключатели
контроллера
должны
находиться
в
положении 1, а кнопка включения в отжатом
положении.
5.4.4.1 Включение вентиляции.
Для включения завесы в режим вентиляции
необходимо нажать кнопку включения «1»
и установить в необходимое положение
переключатель
«2».
При
переводе
переключателя «2» в положение 1 завеса
работает в минимальном, в положение 2 в
среднем, а в положение 3 в максимальном
режиме вентиляции .
5.4.4.2 Включение
вентиляции
с
подогревом воздуха (если к контроллеру
подключен электропривод вентиля подачи
теплоносителя).
Для включения завесы в режим вентиляции с
подогревом воздуха необходимо выполнить
пункт 5.4.4.1, перевести переключатель «3»
в положение 2 или 3 и вращающимся диском
«5» установить необходимую температуру.
5.5
Управление
несколькими
завесами с одного контроллера KRC-32
.
5.5.1
С
одного
контроллера
можно
управлять
несколькими
одинаковыми
завесами, количество которых указано в
таблице 1.
5.5.2
Электрические схемы подключения
нескольких завес к одному контроллеру
приведены на рисунке 17.
5.6
Управление смесительным узлом
.
5.6.1
Смесительный
узел
без
циркуляционного насоса.
5.6.1.1 На
контроллере
KRC-32
устанавливается требуемая температура
в
помещении.
Если
в
помещении
температура ниже выставленного значения,
то на электропривод вентиля подается
напряжение, который его открывает. Затем
теплоноситель подается в теплообменник
завесы
и
температура
воздушной
струи повышается. После достижения
необходимой
температуры
контроллер
снимает напряжение с электропривода
вентиля (либо подает питание на закрытие)
и вентиль закрывается. Для защиты от
