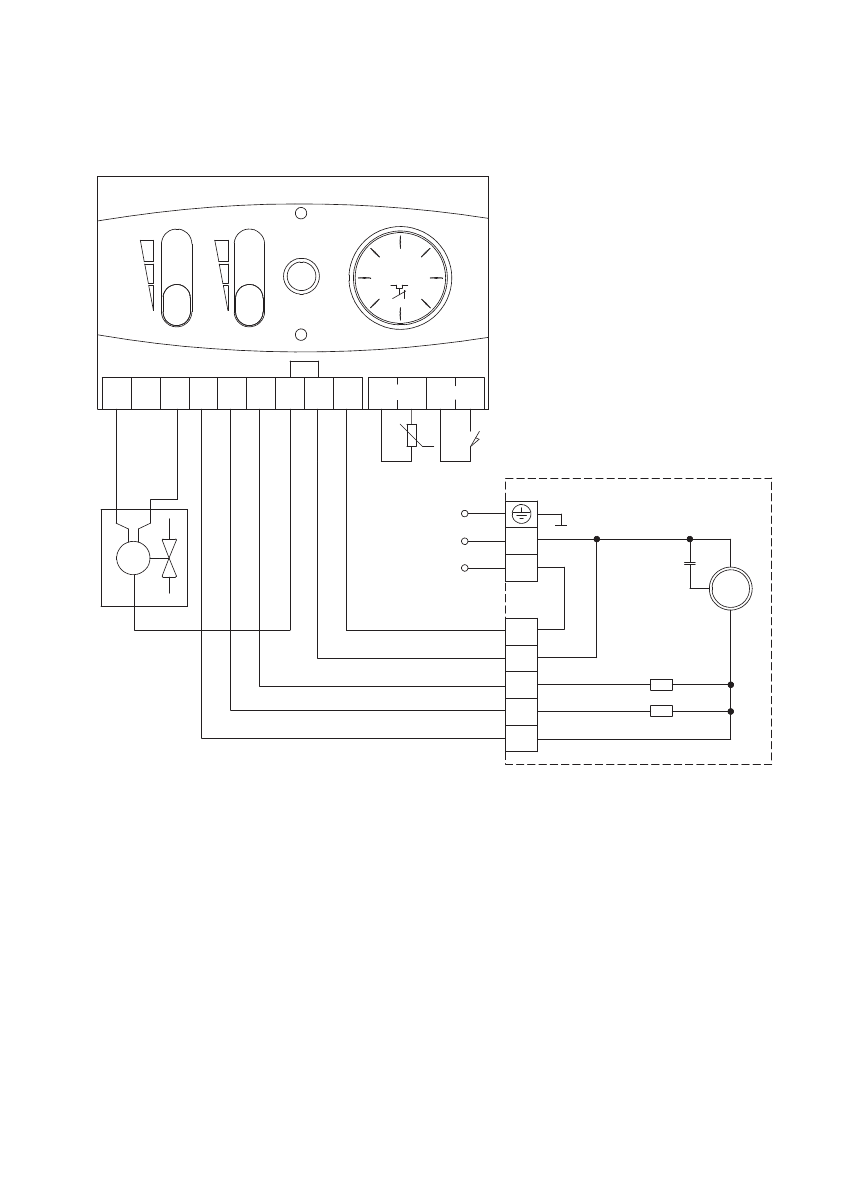

Рисунок 16.
Схема электрическая принципиальная завес KVС-C10W12-11, KVС-C15W20-11 и KVС-C20W30-11
LED1 - индикатор работы вентиляции;
LED2 - индикатор работы нагрева;
М1 - электродвигатель;
C1 - конденсатор;
;
R1, R2 - нагрузка
S1 - кнопка ВКЛ/ВЫКЛ;
SQ1 - датчик двери;
SK1 - терморегулятор;
ХТ1-ХТ4 - колодка клеммная;
SA2 - переключатель режимов вентиляции;
SA1 - переключатель режимов нагрева;
YA1 - электромагнитный клапан;
RK1 - термодатчик.
t
°
RK1
SQ1
ХТ1
L
N
Тепловая завеса
M1
~
*
R1 > R2
R1
C1
R2
5
6
8
9
4
ХТ2
~
230V
YA 1
M
open (NO) closed (NC)
1
2
3
4
5
6
7
8
9
NTC
DOOR
ХТ4
ХТ3
t,
°
C
SK1
S1
LED-1
(green)
SA2
SA1
LED-2
(red)
