4

Устройство и принцип работы прибора

Устройство и принцип работы

прибора

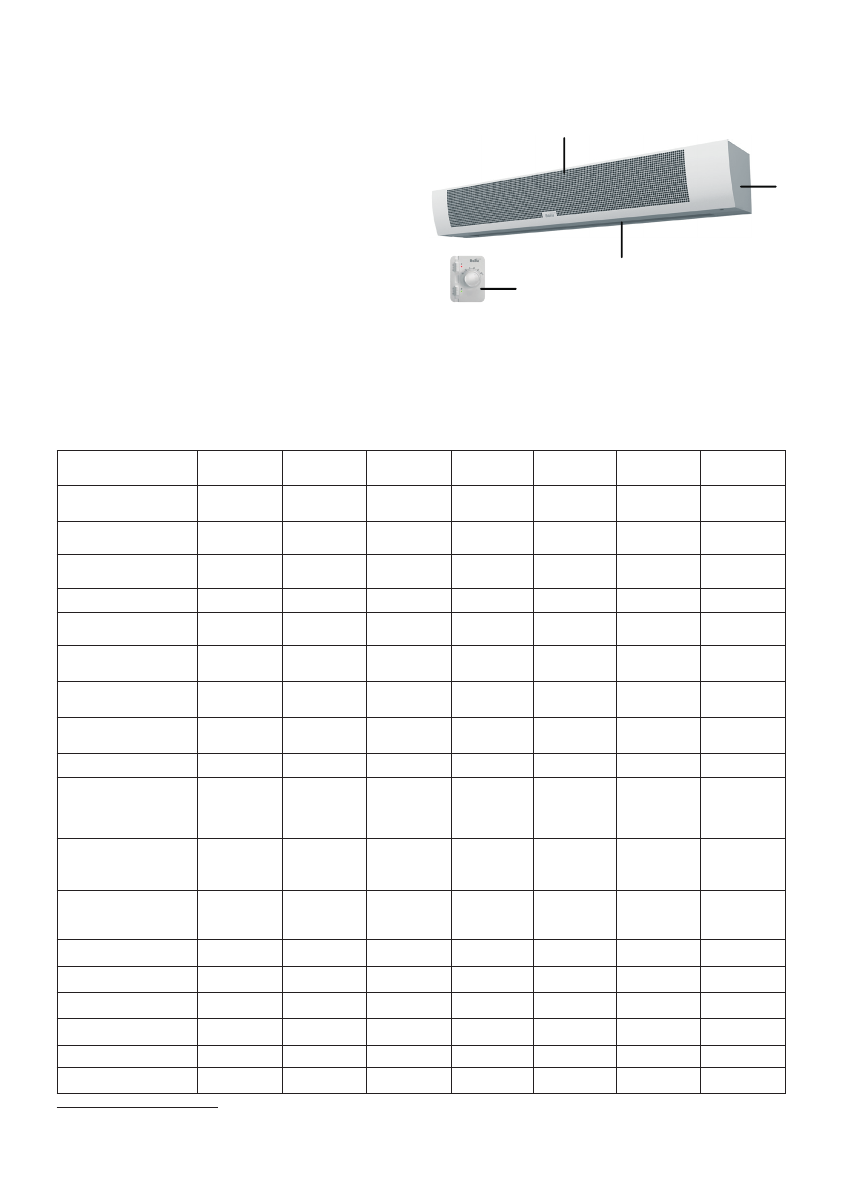

Завеса состоит из корпуса* (1), изготовленного

из листовой стали, покрытой высококачествен-

ным полимерным покрытием. Внутри корпуса

расположены оребренные электронагреватели и

вентиляторный блок. Вентиляторы забирают воз-

дух через переднюю перфорированную решетку

корпуса (2), поток воздуха, проходя через нагре-

вательные элементы, нагревается и выходит через

воздуховыпускное сопло (3) в виде направленной

струи. Управление завесой осуществляется через

пульт 4.

1.  Корпус завесы*.
2.  Передняя воздухозаборная решетка.
3.  Воздуховыпускное сопло.
4.  Пульт.

Технические характеристики

1

2

*  Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.

 Параметр

BHC-M10T06-PS BHC-M10T09-PS BHC-M15T09-PS BHC-M15T12-PS BHC-M20T12-PS BHC-M20T18-PS BHC-M20T24-PS

Номинальная потребляемая
мощность, кВт

6,0

9,0

9,0

12,0

12,0

18,0

24,0

Частичная потребляемая
мощность, кВт

4,0

6,0

6,0

8,0

8,0

9,0

12,0

Мощность в режиме макси-
мальной вентиляции, Вт

100

100

150

150

170

170

170

Напряжение питания, В~Гц

220/380~50

380~50

380~50

380~50

380~50

380~50

380~50

Номинальный ток
(максимальный ток), А

28/9,5

(29,5/10)

13,7

(15)

13,7

(15)

18,5

(20)

18,5

(20)

27,5

(29,5)

37

(39,5)

Производительность по воз-
духу (1), м

3

/ч

1200

1200

1800

1800

2500

2500

2500

Производительность по воз-
духу (2), м

3

/ч

1500

1500

2300

2300

3000

3000

3000

Средняя скорость струи на вы-
ходе из сопла завесы, м/с

7

7

7

7

7

7

7

Размер сопла, мм

802х68

802х68

1165х68

1165х68

1165х68

1165х68

1165х68

Увеличение температуры
воздуха на выходе в
максимальном режиме
нагрева, оС

12

18

12

16

12

18

24

Максимальное количество
завес, подключаемых
к одному пульту, шт.

10

10

10

10

7

7

7

Номинальный уровень шума в
режиме максимальной произ-
водительности, дБ (А)

57

57

57

57

57

57

57

Степень защиты

IP 21

IP 21

IP 21

IP 21

IP 21

IP 21

IP 21

Класс электрозащиты

I класс

I класс

I класс

I класс

I класс

I класс

I класс

Размеры прибора (ШхВхГ), мм

1084х240х220

1084х240х220

 1447х240х220

1447х240х220

1897х240х220

1897х240х220

1897х240х220

Размеры упаковки (ШхВхГ), мм

1160х235х300

1160х235х300

1525х235х300

1525х235х300

1975х235х300

1975х235х300

1975х235х300

Вес нетто, кг

15,2

15,9

19,6

20,8

24,2

26,3

27,3

Вес брутто, кг

17,1

17,8

22,1

23

27,4

29,3

30,1

2

3

1

4
