Подготовка к работе

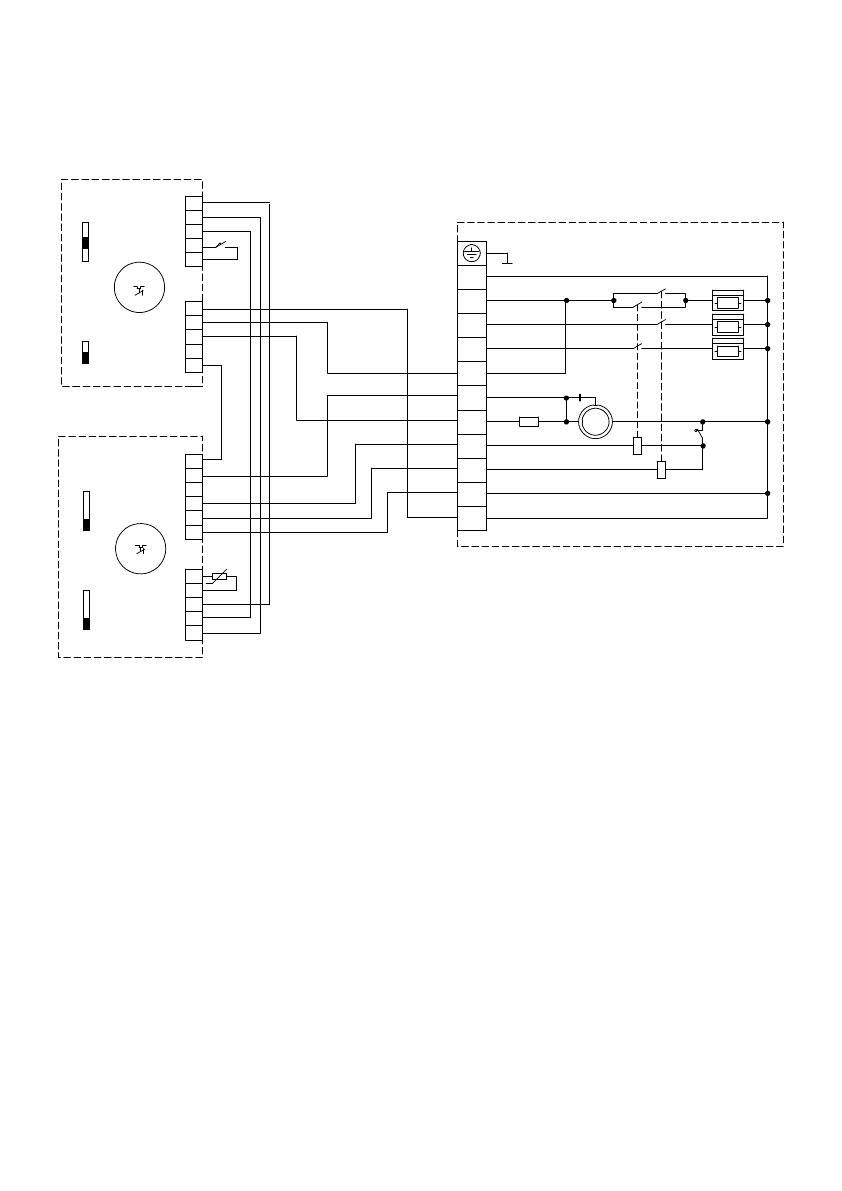

Подключение  тепловых  завес BHC-M10T09-PS, BHC-M15T09-PS, BHC-M15T12-PS,
BHC-M20T12-PS к пультам BRC-E и BRC-С.

EK1, EK2, EK3 - нагревательный элемент;
КМ1, КМ2 - электромагнитное реле;
М1 - электродвигатель;
С1 - конденсатор;
R1 - резистор;
SK1 - защитный термостат без автовозврата;
SK2, SK3 - терморегулятор;
XT1-XT5 - колодка клеммная;
SA1 - переключатель включения режима защиты от
проникновения уличного воздуха;
SA2 - регулятор задержки выключения вентиляции;
SA3 - переключатель режимов вентиляции;
SA4 - переключатель режимов нагрева;
RK1 - термодатчик;
SQ1 - дверной контакт.

1
2
3
4
5
6

Remote temperature

sensor (RTS)

ХТ3

ХТ4

L <- BRC-C

VENT MAX

VENT 1/2

HEAT 2

HEAT 1

N

SA3

I

II

0

SK3

SA4

I

II

0

GND

Y

X

RK1

-

RC- C

Пульт В

RC- Е

Пульт В

1
2
3
4
5

6

ХТ2

N

L input

VENT 1/3

L OUT

VENT 2/3

ХТ1

SK2

SA1

I
0

SA2

+

-

GND

X

Y

door contact

(DC)

SQ1

7
8
9
10
11

7
8
9
10

ХТ5

L1

L2

L3

N

EK2

EK3

EK1

KМ 1.2

KМ 2.2

Тепловая завеса

4

3

2

1

5

SK1

M1

~

С1

R1

KМ 1.1

KМ 2.1

6

7

t,

о

С

t,

о

С

t,

о

С

Тепловые завесы ВНС-М10Т06-PS, ВНС-М20Т18-PS, ВНС-М20Т24-PS подключаются аналогично.
