11

Подготовка к работе

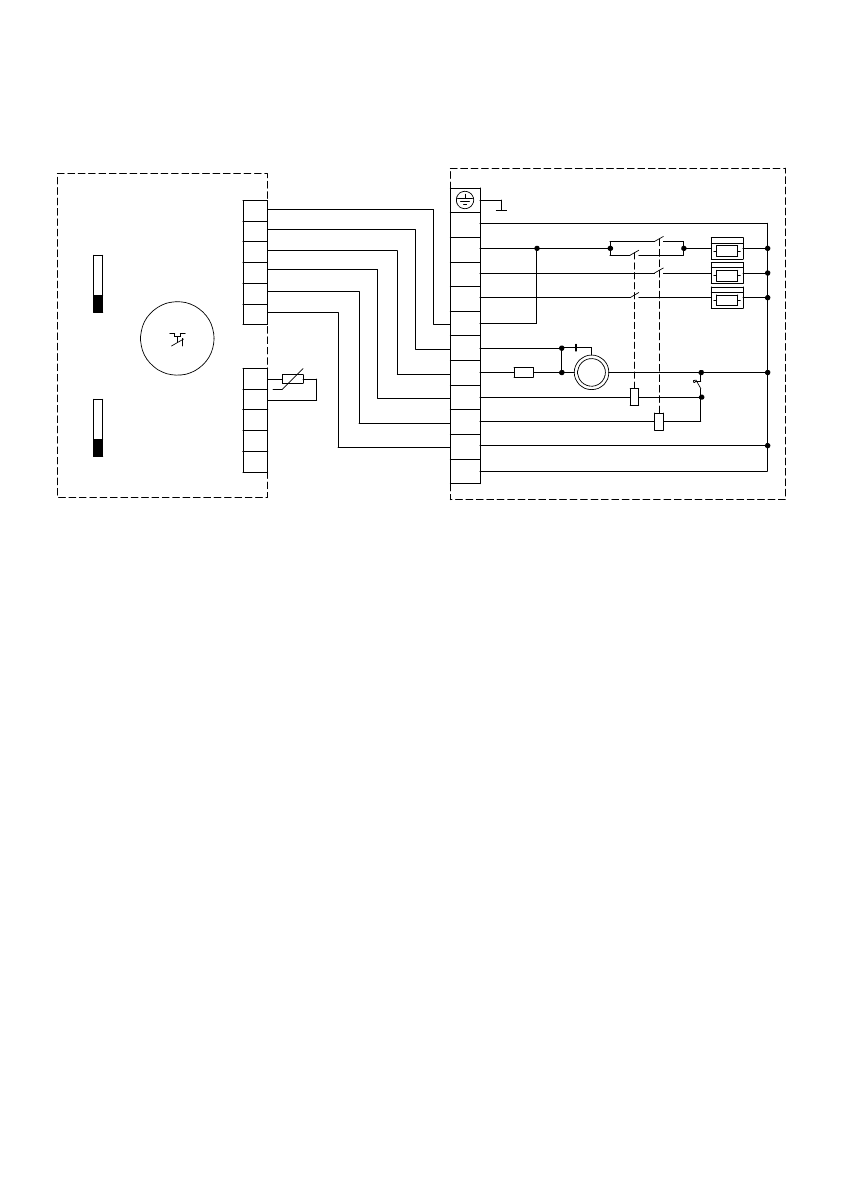

Подключение тепловых завес BHC-M10T09-PS, BHC-M15T09-PS, BHC-M15T12-PS, BHC-M20T12-PS
к пульту BRC-E.

EK1, EK2, EK3 - нагревательный элемент;
КМ1, КМ2 - электромагнитное реле;
М1 - электродвигатель;
С1 - конденсатор;
R1 - резистор;
SK1 - защитный термостат без автовозврата;
SK2 - терморегулятор;
XТ1-XТ3 - колодка клеммная;
SA1 - переключатель режимов вентиляции;
SA2 - переключатель режимов нагрева;
RK1 - термодатчик.

XT3

L1

L2

L3

N

EK2

EK3

EK1

KM1.2

KM2.2

Тепловая завеса

4

3

2

1

5

SK1

M1

~

C1

R1

KM1.1

KM2.1

6

7

1

2

3

4

5

6

Remote temperature

sensor (RTS)

ХТ1

ХТ2

R

Пульт B C-E

L <- BRC-C

VENT MAX

VENT 1/2

HEAT 2

HEAT 1

N

SA1

I

II

0

SK2

SA2

I

II

0

GND

Y

X

R

t,

о

С

t,

о

С

K1

-

7

8

9

10

11

Тепловые завесы ВНС-М10Т06-PS, ВНС-М20Т18-PS, ВНС-М20Т24-PS подключаются аналогично.
