Подготовка к работе

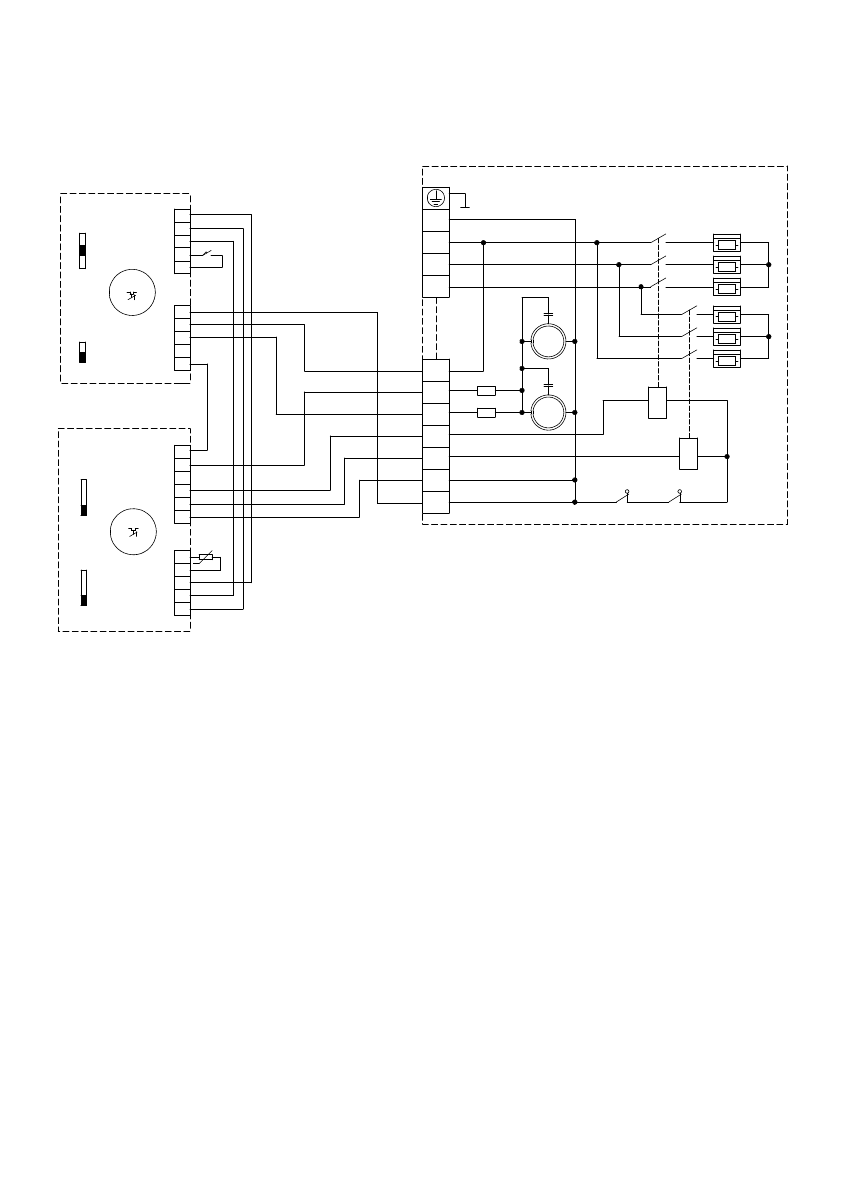

Схема электрическая принципиальная завес ВНС -Н20 Т24-PS, ВНС -Н20 Т36-PS с подключением

пультов BRC-E и BRC-С.

EK1-EK6 - нагревательный элемент;

КМ1, КМ2 - электромагнитный пускатель;

М1, М2 - электродвигатель;

C1, С2 - конденсатор;

R1, R2 - нагрузка;

SK1, SK2 - защитный термостат без автовозврата;

SK3,SK4 - терморегулятор;

ХТ1-XT5 - колодка клеммная;

SA1 - переключатель включения режима защиты от

проникновения уличного воздуха;

SA2 - регулятор задержки выключения вентиляции;

RK1 - термодатчик;

SQ1 - дверной контакт;

SA3 - переключение режимов вентиляции;

SA4 - переключение режимов нагрева.

EK1

EK2

EK3

EK4

EK5

EK6

KM2

KM1

1

2

3

4

5

6

7

R1

M2

M

~

C2

SK1

M1

M

~

C1

1
2
3
4
5
6

Remote temperature

sensor (RTS)

ХТ3

ХТ4

L <- BRC-C

VENT MAX

VENT 1/2

HEAT 2

HEAT 1

N

SA3

I

II

0

SK4

SA4

I

II

0

GND

Y

X

RK1

-

1
2
3
4
5

6

N

L input

VENT 1/3

L OUT

VENT 2/3

ХТ1

ХТ2

SK3

SA1

I
0

SA2

+

-

GND

X

Y

door contact

(DC)

SQ1

7
8
9
10
11

7
8
9
10

L1

L2

L3

N

ХТ5

SK2

R2

Тепловая завеса

B

Пульт

RC-C

B

Пульт

RC

-Е

t,

о

С

t,

о

С

t,

о

С

Тепловые завесы ВНС-H10Т12-PS, ВНС-H15Т18-PS подключаются аналогично.
