9
• Для расширения функциональных возможно-
стей прибора потребитель может предусмо-
треть установку смесительного узла.
• При подключении завесы к тепловой сети без
использования смесительного узла необходима
обязательная установка водяного фильтра.
Подключение к электрической сети
Подключение к электросети осуществляется че-
рез автоматический выключатель в соответствии
с «Правилами устройства электроустановок».
Автоматический выключатель сети потребителя
должен обеспечивать полное снятие питающего
напряжения с изделия.
При монтаже стационарной проводки использо-
вать трехжильный кабель с минимальным сече-
нием 1 мм
2
по медному проводнику. При монтаже
завесы, производить полную фиксацию кабеля
кабельным вводом. Электрическая сеть, к которой
будет подключена завеса, должна обеспечивать
защиту изделия от перегрузок и токов короткого
замыкания.
ОС ТО РОЖ НО!
• Запрещается подсоединение шины заземления
к водопроводной трубе, линии газоснабжения,
молниеотводу, телефонной или антенной сети.
• Обязательно должно быть обеспечено зазем-
ление тепловой завесы.
Далее приведены электрические схемы завес:

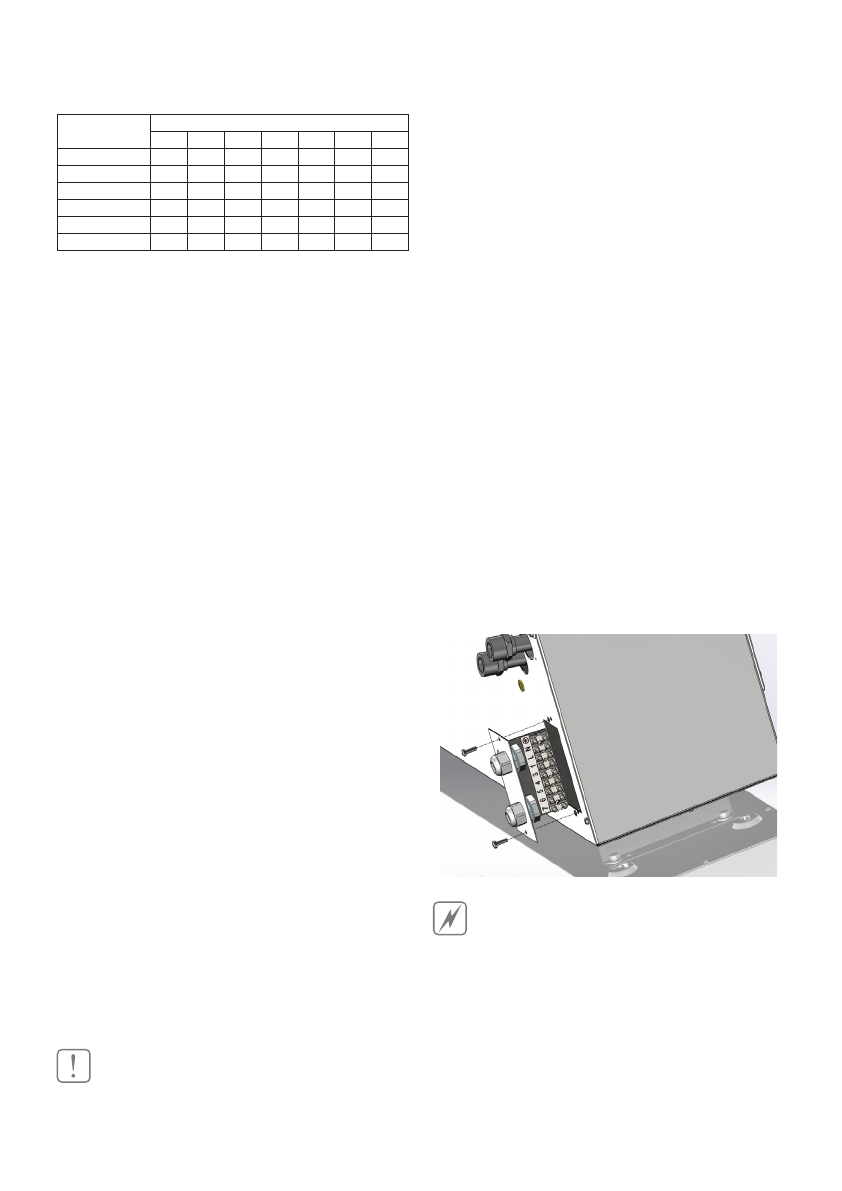

Монтаж завесы
Модель
Размеры, мм
L
А
В
С
D
Е
F
ВНС-М10W12-PS 1090
900
88
40
150
260
240
ВНС-М15W20-PS 1450 1262
88
40
150
260
240
ВНС-M20W30-PS 1900 1700
88
40
150
260
240
ВНС-H10W18-PS 1120
930
85
40
208
300
290
ВНС-H15W30-PS 1527 1340
85
40
200
300
290
ВНС-H20W45-PS 1995 1700
85
40
200
300
290
Минимальное расстояние от потолка до верх-
ней плоскости завесы 100 мм.
Переустановка теплообменника
Изначально теплообменник завесы рассчитан на
установку слева от проема, для установки заве-
сы справа от проема необходимо выполнить не-
сколько действий.
Пошаговая схема действий по переустановке те-
плообменника при реализации конструкторских
решений:
1. отвернуть саморезы, фиксирующие лицевую
крышку водяной завесы и снять лицевую крыш-
ку водяной завесы.
2. отвернуть 4 гайки (2 штуки слева и 2 штуки спра-
ва), фиксирующие теплообменник к корпусу во-
дяной завесы и достать теплообменник из водя-
ной завесы.
3. открыть техническое окошко под патрубки те-
плообменника путем срезания перемычек.
4. установить теплообменник в водяную завесу
(патрубки должны выходить во вновь проделан-
ное техническое окошко) и зафиксировать его к
корпусу водяной завесы при помощи 4 гаек.
5. установить обратно лицевую крышку водяной
завесы и закрепить саморезами.
Подключение теплоносителя
Подключение теплоносителя к тепловой завесе
производится через патрубки DIN 3/4” специ-
ализированными монтажными организациями по
разработанным ими схемам подключения.
ВНИМАНИЕ!
• Подведение теплоносителя должно быть только
через запорный вентиль.
