14
Подключение пультов
ВНИМАНИЕ!
Есть возможность подключения электромагнитно-
го клапана вентиля к пульту BRC-W. Номинальный
ток клапана не должен превышать 1 А.
ВНИМАНИЕ!
Приведенные схемы электрические принципи-
альные подразумевают подключение электро-
привода двух/трехходового клапана с наличием
возвратной пружины. В случае ее отсутствия элек-
тропривод следует подключать к пульту через
реле с одним нормально замкнутым контактом
и одним нормально разомкнутым контактом по
схеме, приведенной ниже. Характеристики реле:
номинальное напряжение 220В; номинальный ток
выбирается исходя из характеристик электропри-
вода.
Подключение электропривода трехходового
клапана MST Kv:
ВНИМАНИЕ!
Во избежание короткого замыкания, смеситель-
ный узел (или электропривод с клапаном) и пульт
управления завесой подключать от одной фазы.

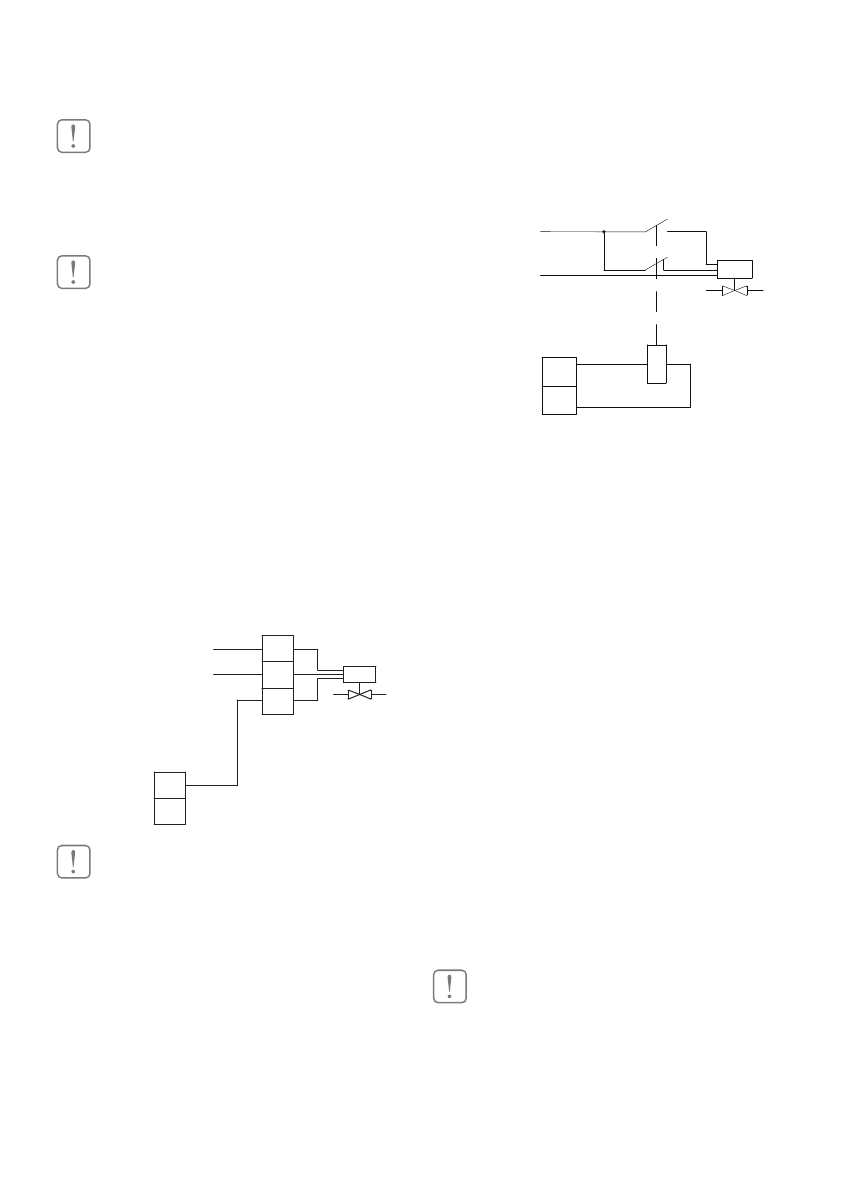

Схема электрическая принципиальная под-
ключение ээлектропривода двух-/трехходово-
го клапана без возвратной пружины:
КМ1 - электромагнитное реле;
КМ1.1 - нормально разомкнутый контакт реле;
КМ1.2 - нормально замкнутый контакт реле.
Подключение пультов
Подключение пультов BRC-W и BRC-C.
Монтаж производится при отключенном напря-
жении питания. Отсоедините крышку, освободив
фиксаторы, путем нажатия на них через вентиля-
ционные отверстия. При нажатии фиксатор от-
гибается на 1 мм. Закрепите устройство на стене
при помощи крепежных элементов (максимальный
диаметр 3,5 мм), используя отверстия в основании.
Проведите провода в специальные отверстия в зад-
ней стенке корпуса и присоедините их к клеммам.
В случае подвода проводов сбоку необходимо уда-
лить сегменты в съемной боковой стенке корпуса.
Пульты подключать посредством медного кабеля
с сечением жил не менее 0,75 мм
2
в соответствии
со схемами электрическими принципиальными,
приведенными выше.
ВНИМАНИЕ!
Для завес ВНС-М10W12-PS, ВНС-М15W20-PS, ВНС-
М20W30-PS, ВНС-H10W18-PS, ВНС-Н15W30-PS,
BHC-H20W45-PS есть возможность группового
соединения на один пульт. Подключение должно
осуществляться строго в соответствии с принци-
пиальными схемами, приведенными выше. Не до-
1
2
H E A T L
H E A T N
B
Пульт RC-W
L
N
BU
BN
BK
Y A 1
1
2
H EA T L
H EA T N
Пульт
BRC-W
1
Y A 1
КМ
КМ
КМ
1.1
1.2
L
N
