8

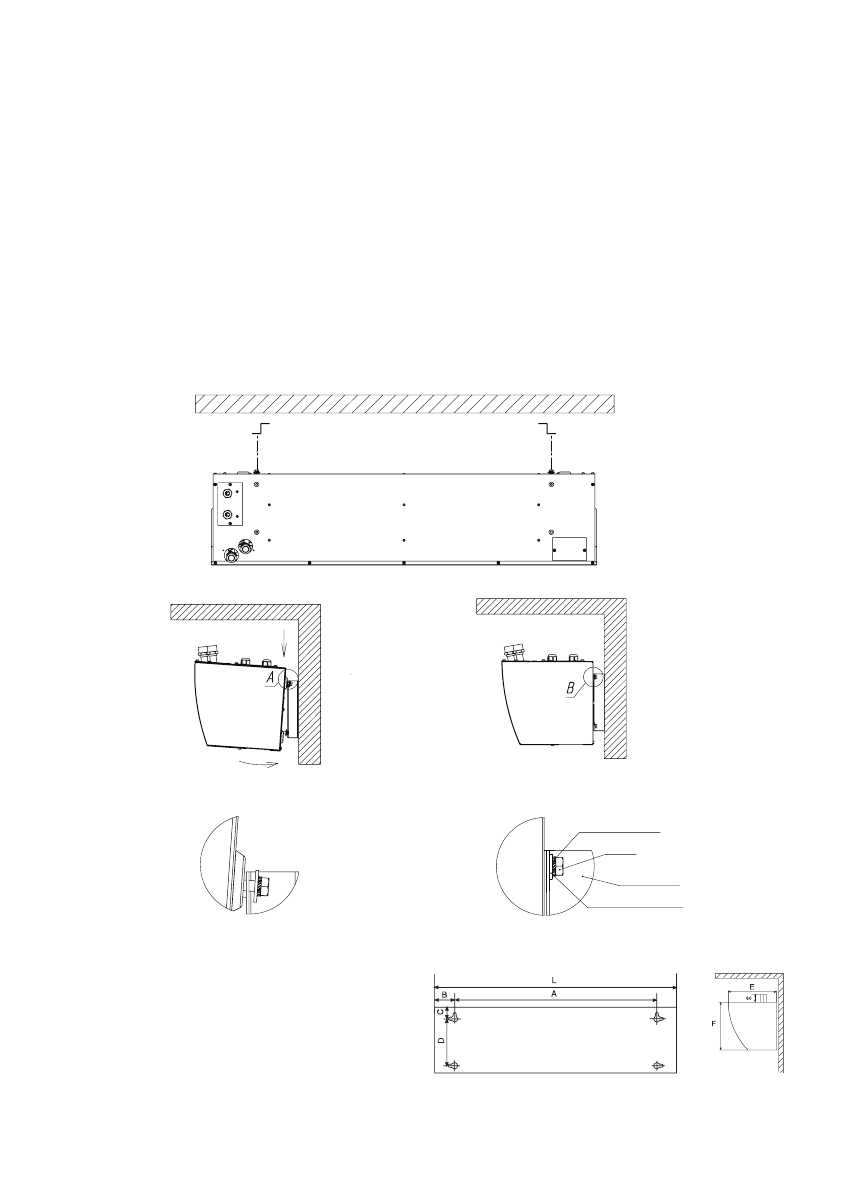

Монтаж завесы
А (1:1)
B (1:1)
Шайба ø6 оцинкованная
стопорная с наружными зубцами
Шайба увеличенная ø6 оцинкованная
Монтажный кронштейн
Болт М6х20
Схема крепления завесы
Схема задней пластины завес для
горизонтальной или вертикальной установки
В задней стенке корпуса завесы имеются пазы для
установки завесы. За эти пазы завеса навешива-
ется на предварительно вмонтированный в стену
крепеж. В качестве крепежа рекомендуются шуру-
пы или болты с диаметром шляпки от 9 до 11 мм.
Установочные размеры завес приведены ниже.
Инструкция по установке завес.
Для установки завес (см. схему крепления завесы):
1. закрепить кронштейны к несущей конструк-
ции, согласно размерам;
2. вкрутить наполовину болты в верхние отвер-
стия завесы;
3. навесить изделие на кронштейны;
4. вкрутить болты в нижние отверстия;
5. затянуть болты крепления накидным или рож-
ковым ключом.
