4

Управление завесой осуществляется с по-

мощью выносного проводного пульта (кроме

моделей BHC-3.000SB, BHC-5.000SB, BHC-

3.000TR). Пульт управления, при помощи

встроенного в него термостата, позволяет

поддерживать необходимую температуру воз-

духа вблизи проема и регулировать тепловую

мощность завесы. Управление завесами BHC-

3.000SB, BHC-5.000SB, BHC-3.000TR осущест-

вляется блоком управления, расположенном

на корпусе завесы.

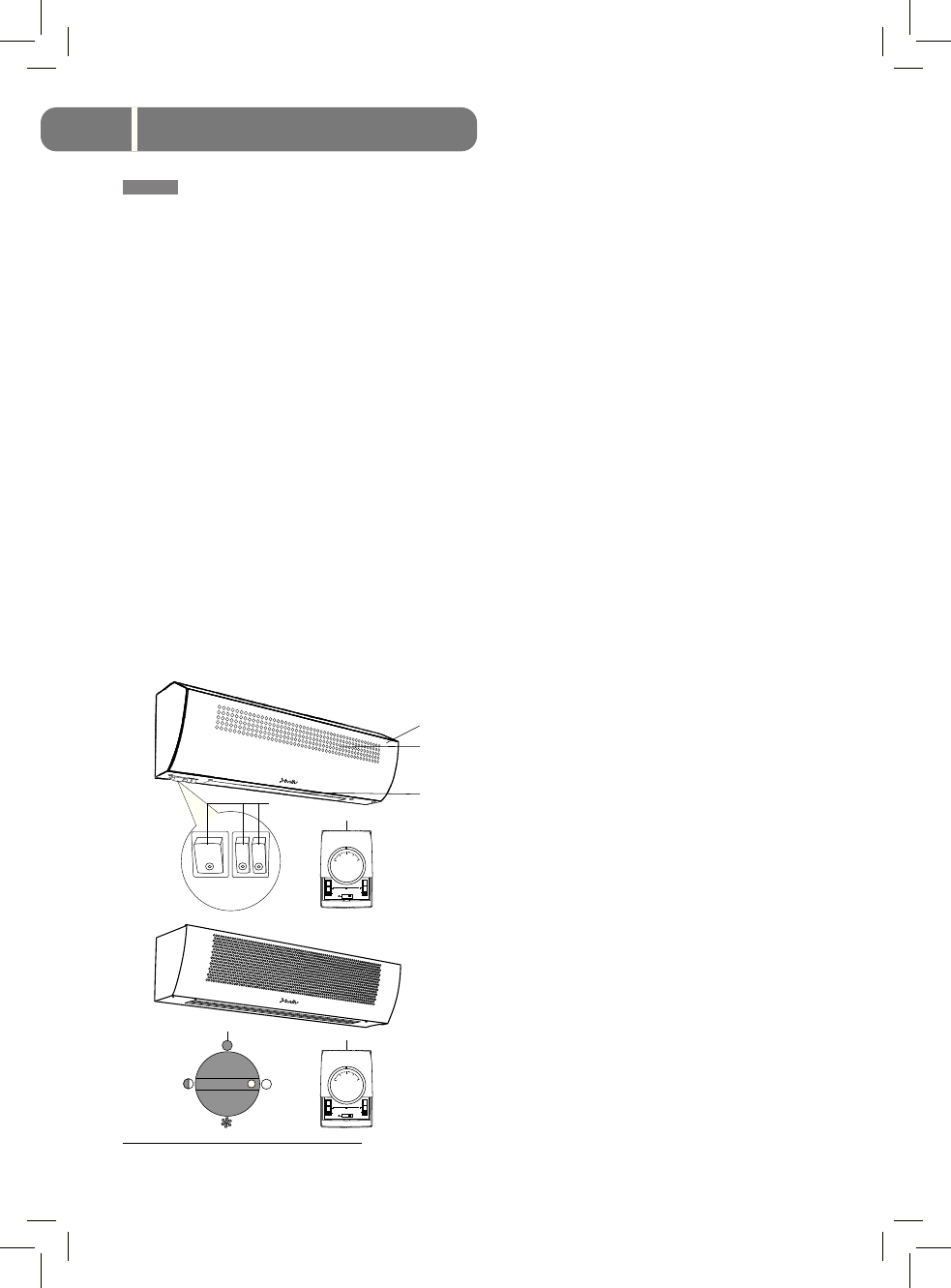

1 – Корпус завесы*.

2 – Передняя воздухозаборная решетка.

3 – Воздуховыпускное сопло.

4 – Блок управления на корпусе завесы (у мо-

делей BHC-3.000SB, ВHC-5.000SB).

5 –  Блок управления на корпусе завесы (у мо-

дели BHC-3.000 TR).

6 –  Пульт управления (кроме моделей BHC-

3.000SB, ВHC-5.000SB, BHC-3.000TR).

Устройство и принцип работы

* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.

Устройство и принцип

работы электрических завес

Завеса состоит из корпуса* (1), изготовленно-

го из листовой стали, покрытой высококачес-

твенным полимерным покрытием. Внутри кор-

пуса расположены нагревательные элементы

и вентиляторный блок. В завесах BHC-3.000SB,

BHC-5.000SB, BHC-6.000SR, BHC-9.000SR внут-

ри корпуса расположены игольчатые электро-

нагреватели («стич-элементы»). Внутри завес

BHC-3.000TR, BHC-6.000TR, BHC-9.000TR, BHC-

9.001TR, BHC-12.000TR, BHC-18.000TR, BHC-

24.000TR, BHC-12.500TR, BHC-18.500TR, BHC-

24.500TR, BHC-36.500TR находятся трубчатые

оребренные  электронагреватели. Вентиляторы

забирают  воздух через переднюю перфори-

рованную решетку корпуса (2), поток воздуха,

проходя через нагревательные элементы, на-

гревается и выбрасывается через воздуховы-

пускное сопло (3) в виде направленной струи.

Управление завесой

1

2

3

4

6

10

30

25

15

20

°C

0

0

0

5

6

10

30

25

15

20

°C

0

0

0
