16

Приложение 2

PE

КМ1.1

SK1

EK1, EK2 – нагревательные элементы;

SA1, SA2 – выключатели;

M1, M2 – электродвигатели вентиляторов;

SK1, SK2 – защитные термостаты;

КМ1 – электромагнитное реле;

XT1 – колодка клеммная.

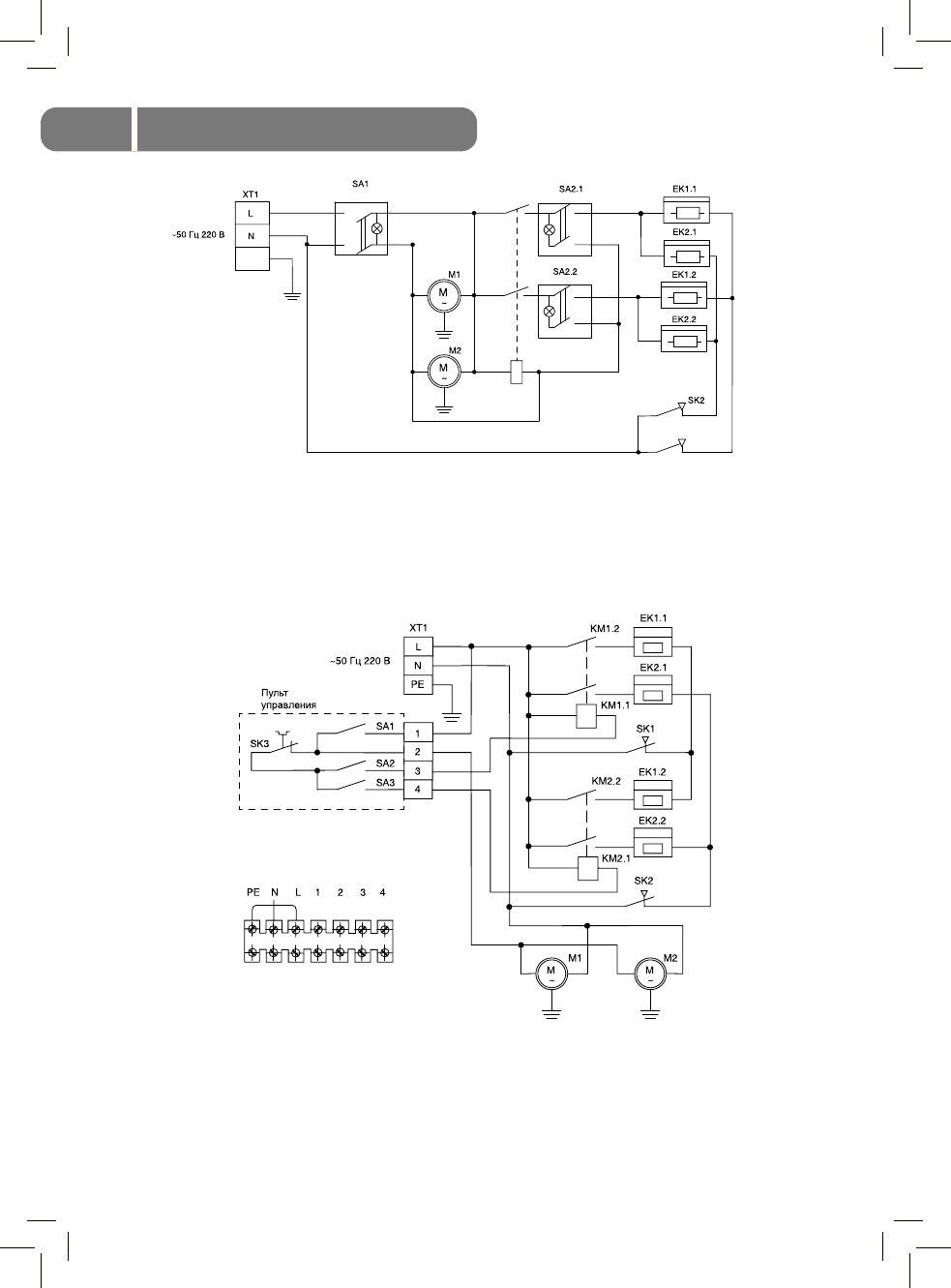

Рис. 2.

Схема электрическая BHC-5.000SB

EK1, EK2 – нагревательные элементы;

SА2, SA3 – выключатели нагревателей;

M1, М2 – электродвигатели вентиляторов;

SK1, SK2 – защитные термостаты;

KM1, КМ2 – электромагнитные реле;

SK3 – терморегулятор;

SA1 – сетевой выключатель;

XT1 – колодка клеммная.

Рис. 3.

Схема электрическая BHC-6.000SR
