17

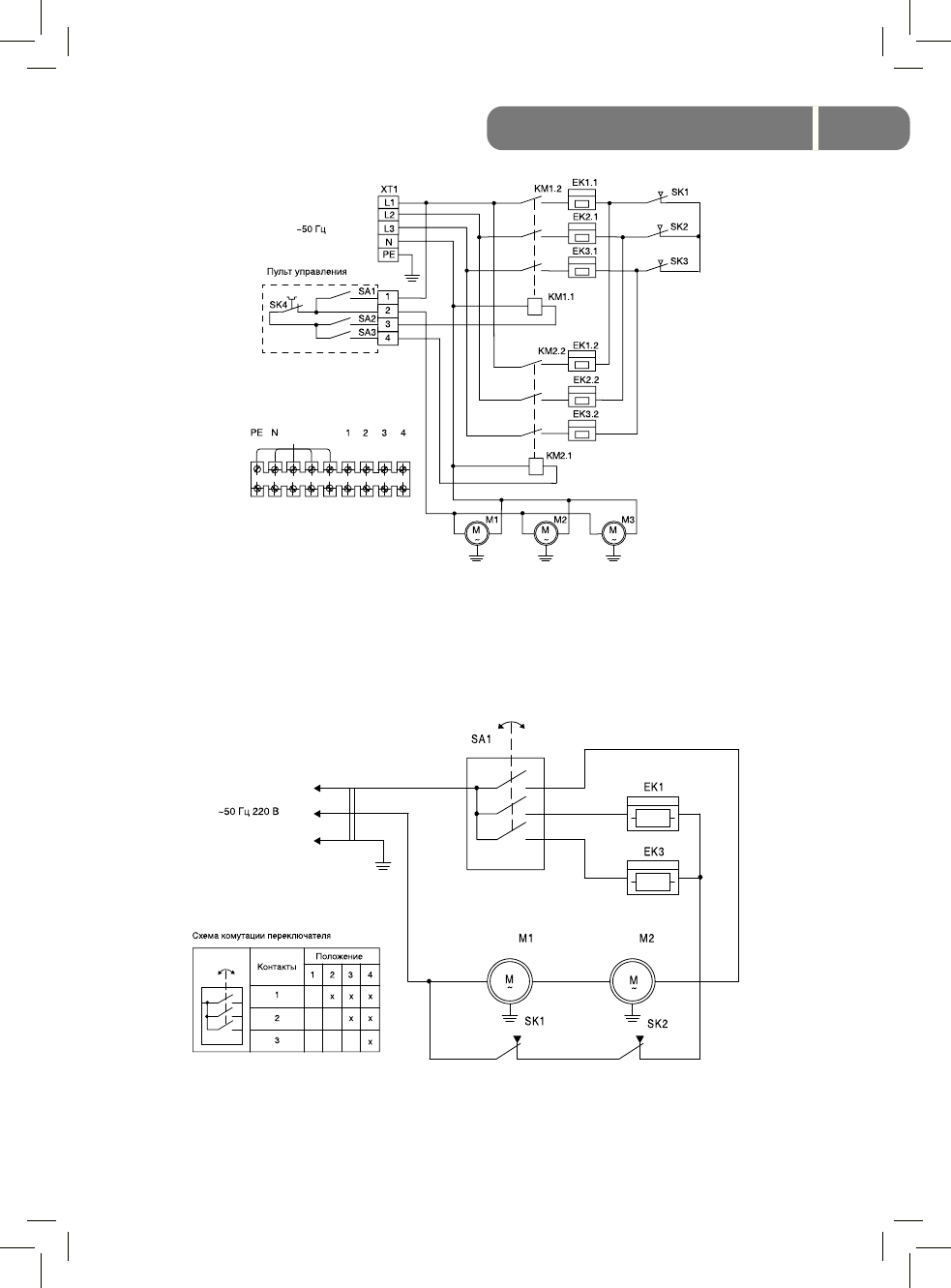

Приложение 2

380 В

L1 L2 L3

EK1, EK2, EK3 – электронагревательные элементы;

SA2, SA3 – выключатели нагревателей;

M1, М2, М3 – электродвигатели вентиляторов;

SK1, SK2, SK3 – защитные термостаты;

КM1, КМ2 – магнитные пускатели;

SK4 – терморегулятор;

SA1 – сетевой выключатель;

XT1 – колодка клеммная.

Рис. 4.

Схема электрическая BHC-9.000SR

XP1

PE

N

L

EK1, EK2 – электронагреватели;

SK1, SK2 – защитные термостаты без автовозврата;

M1, M2 – электродвигатели;

XT1 – вилка сетевая.

SA1 – переключатель режимов работы;

Рис. 5.

Схема электрическая BHC-3.000TR
