IT
L-L 229.00-BM
8 / 72
Attenzione
La macchina è predisposta con un cavo di alimentazione
provvisorio, utilizzato per il collaudo funzionale.
Attenzione
ll cavo di alimentazione provvisorio deve essere rimosso e
sostituito con un cavo del tipo H07RN-F e avente sezione
opportuna, che deve essere stabilita in base
all’assorbimento elettrico della macchina (riportato nella
tabella delle caratteristiche tecniche) e in base alla
lunghezza del cavo.
La sguainatura del cavo deve essere eseguita lasciando il
conduttore di terra più lungo di almeno 2 cm.
Attenzione
Per i modelli trifase, che sono provvisti di protezione
termica del motore, il relè termico deve essere regolato
secondo il valore riportato nella “TABELLA DELLE
CARATTERISTICHE TECNICHE”.
L’eventuale collegamento del termostato ambiente o di altri
accessori dell’impianto (come ad es., l’orologio) deve essere
eseguito collegando il cavo elettrico alla spina termostato (c):
• Rimuovere la spina (c) dal quadro elettrico, aprirla e rimuovere il
ponticello elettrico fra i morsetti 2 e 3 della spina;
• Collegare il cavo elettrico di collegamento al termostato sui
morsetti 2 e 3 della spina termostato (c);
• Richiudere la spina e reinserirla nella presa del quadro elettrico.
Attenzione
Non tentare mai di comandare l’avviamento e lo
spegnimento del generatore collegando il termostato
ambiente (o altri dispositivi di controllo) sulla linea di
alimentazione elettrica.
L’installazione e il collegamento di tutti gli altri accessori sono
indicati nelle istruzioni specifiche allegate a ciascun dispositivo
accessorio, così come le specifiche istruzioni d’uso.
Lo schema elettrico riportato nel presente manuale ne indica
esclusivamente il collegamento elettrico.
4.3. COLLEGAMENTO AI CONDOTTI DI MANDATA DELL’ARIA CALDA
Il generatore d’aria calda è predisposto per il funzionamento con
diffusione diretta dell’aria. Tuttavia può essere collegato a canali di
distribuzione dell’aria di sezione opportuna, se specifiche esigenze
di impiego lo richiedono, aventi diametro e lunghezza massima
come riportato nella “TABELLA DELLE CARATTERISTICHE
TECNICHE”.
Attenzione
Prima di avviare il generatore, si deve controllare che il
verso di rotazione della ventola sia corrispondente a
quello riportato sul ventilatore stesso.
I canali di distribuzione dell’aria possono essere collegati usando i
diversi accessori disponibili, disponendo i raccordi frontalmente,
lateralmente o superiormente secondo l’effettiva necessità.
4.4. COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE DEL
COMBUSTIBILE
Attenzione
Le prescrizioni di installazione, regolazione e uso derivanti
dalle leggi locali e/o nazionali relative all’impiego del
generatore d’aria calda devono essere obbligatoriamente
sempre rispettate.
Attenzione
Prima dell’installazione, verificare le condizioni di
alimentazione del gas richieste per il tipo di gas scelto e
per il paese della Comunità Europea di installazione (Tab. I
e TAB. II).
La tubazione di alimentazione del gas deve avere dimensioni
opportune e corrispondenti alla potenza termica installata e deve
essere predisposta per garantire le condizioni necessarie di
alimentazione di gas.
Attenzione
La pressione di alimentazione di gas deve essere garantita
durante il funzionamento del generatore e non a
generatore spento.

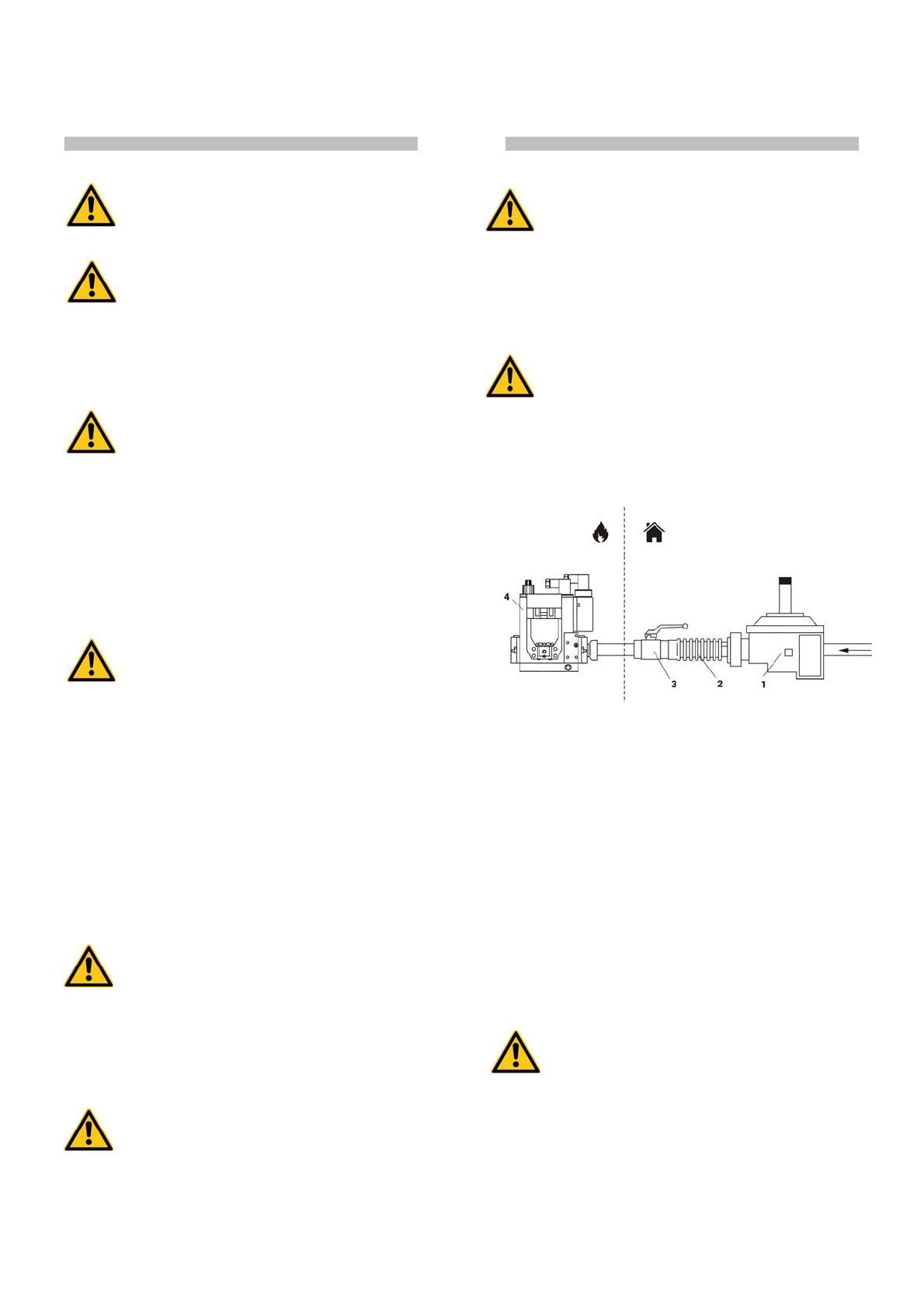

Il generatore d’aria calda è dotato di una rampa gas contenente:
filtro gas, regolatore di pressione, elettrovalvola di sicurezza,
elettrovalvola di lavoro, stabilizzatore di pressione, prese di
pressione.
E’ buona regola predisporre a cura dell’installatore la linea di
alimentazione nel modo seguente.
1: filtro-regolatore di pressione o filtro
2: giunto antivibrante
3: rubinetto di intercettazione
4: rampa gas
I componenti (1), (2) e (3) sono disponibili come accessori e non
sono forniti con il generatore.
Al termine del collegamento alla linea:
• Eseguire lo sfiato della tubazione di alimentazione del gas;
• Controllare la tenuta della tubazione gas.
• Aprire il rubinetto di intercettazione del gas e controllare la tenuta
dei raccordi di collegamento al generatore d’aria calda.
4.5. COLLEGAMENTO DEL BRUCIATORE ALLA PRESA D’ARIA
SNORKEL E REGOLAZIONE DELL’ARIA DI COMBUSTIONE
La presa d’aria (3) del bruciatore può essere collegata all’esterno
dell’ambiente da riscaldare in modo da aspirare aria esterna pulita
ed evitare di ridurre la quantità di ossigeno nell’ambiente.
Il tubo da collegare deve essere di tipo rigido per evitare
restringimenti dovuti alla depressione dell’aria in aspirazione e deve
avere diametro minimo di 100 mm e lunghezza massima di 6 metri.
Attenzione
Se il tubo è eccessivamente lungo, eliminare la parte in
eccesso e non lasciare anse e/o curve che potrebbero
creare ostacoli all’aspirazione dell’aria .
La parte terminale del tubo di aspirazione deve essere raccordata
con l’ accessorio passa – parete dotato di griglia di protezione per
evitare l’introduzione accidentale di piccoli animali e/o detriti.
