4.6. CONNECTION TO EXHAUST DUCT

Exhaust ducts must be in steel and conform to EN 1443.

Efficient combustion and trouble-free working of the burner depend

on efficient flue draft.

The unit must be connected to the chimney flue in compliance with

current legal regulations and in line with the following guidelines:

•  The path of the flue pipe smoke should be as short as possible

and should slant upwards (minimum height 1 m);

•  There should be no sharp curves in the pipes, and the diameter of

the pipes must never be reduced;

•  there must always be a wind deflector to prevent the entrance of

rain and to prevent smoke from being blocked by the wind;

•  flue draft must at least equal the level in the Technical

Specifications.

•  every heater must have its own chimney;

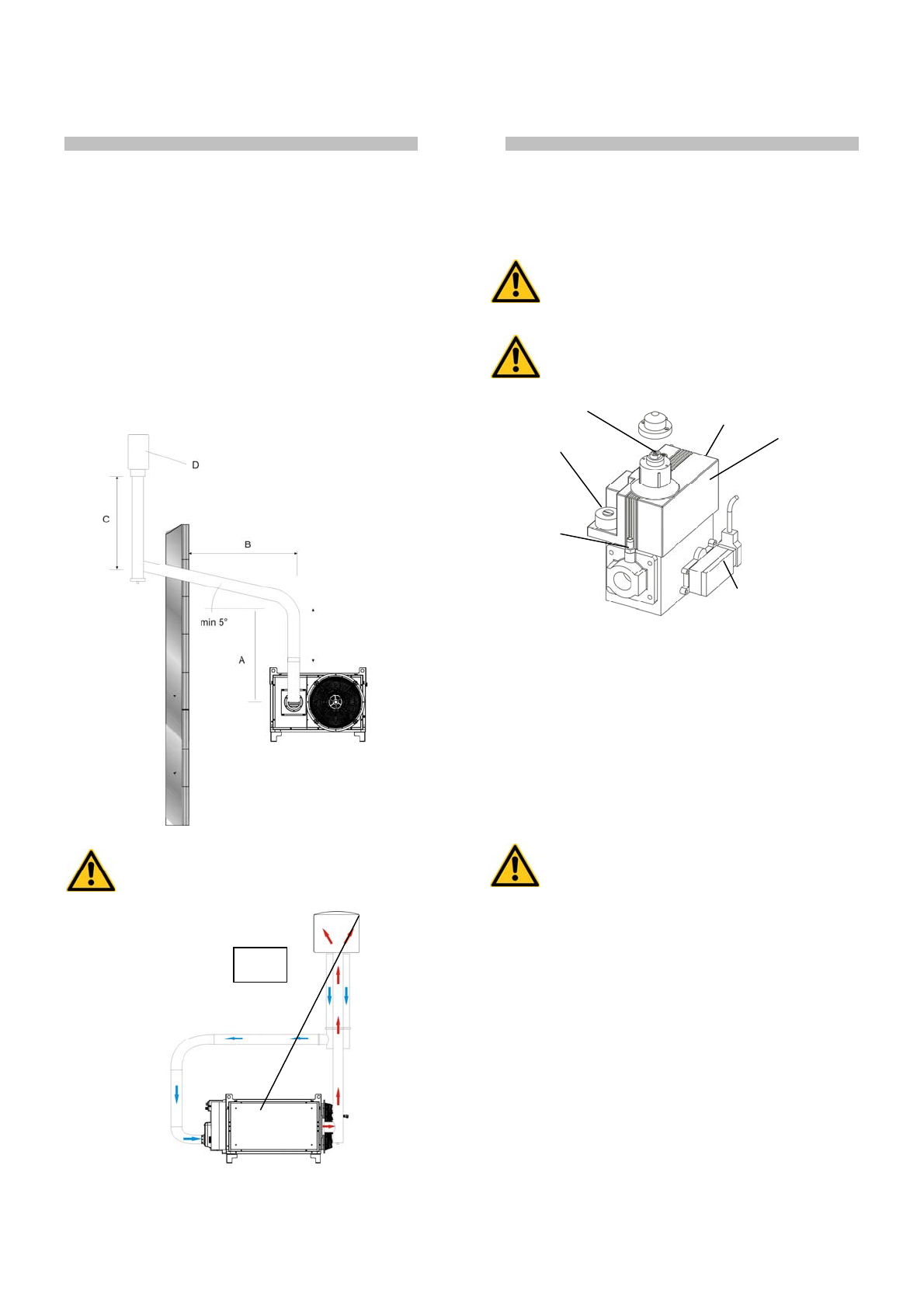

The following diagrams show possible flue positions:

A) Minimum 1 m

B) As short as possible

C) Minimum 1 m

D) Chimney draught H shape

Warning

Coaxial flue pipes must not under any circumstances be

used for flue gas exhaust and burner air suction on these

units: functioning may be irreparably compromised.

4.7. FIRST START-UP

Before starting the heater, consult Tab. I to identify the work

category made compulsory by European and national reference

standards and corresponding to the country of installation.

Warning

If the work class is incorrect, you will have to convert and

recalibrate the burner.

Warning

To convert the burner from natural gas to propane/butane

mix, follow the instructions carefully and first check the

burner model.

Honeywell VR 420 / VR 425 valve

•  Calibrate the gas pressure switch (5) on the gas ramp by

adjusting it to 70% of supply pressure

•   Adjust the gas ramp pressure regulator to the value shown on

Tab. I.

•   Connect a gauge to the upstream pressure intake (1) and a

second gauge to the downstream pressure intake (2) of the
gas ramp;

•   Start the heater and read the supply pressure on the 1st

gauge. If necessary, adjust the gas valve pressure regulator
until reaching the correct supply pressure shown on Tab. I;

Warning

The gas valve group is set for a maximum supply pressure

of:

•  200 mbar for Honeywell VR 420 valve / VR 425

If the supply pressure exceeds this value, the valve safety

membrane may break and permanently block the valve.

•   Read the work pressure on the 2nd gauge. If necessary, use

a screwdriver to adjust the gas valve pressure regulator (3)
to restore the work pressure shown on Tab. I or to restore

correct combustion values (see paragraph 4.8);

•   If necessary, you can change the valve opening speed for

heaters equipped with a Honeywell or SIT valve group by
turning the adjustment screw (6): turn counterclockwise to
increase opening speed, clockwise to decrease the speed.

•   Apply the adhesive label with the words “SET UP FOR ……” on

the gas valve group to specify the type of fuel and the new
category chosen.

You can continue and start up the heater only after it has been

prepared it according to the instructions for the work category to be

used.
