Le produit que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité. Nous espérons qu’il vous apportera une

entière satisfaction.

INSTALLATION DE L’APPAREIL

Lisez  la  notice  avant  de  commencer  l’installation  de  l’appareil,  afin  de  ré-

pondre aux prescriptions normatives.
Vérifiez  la  tension  d’alimentation  et  coupez  le  courant  avant  le  raccorde-

ment de l’appareil.
Conservez la notice, même après l’installation de l’appareil.

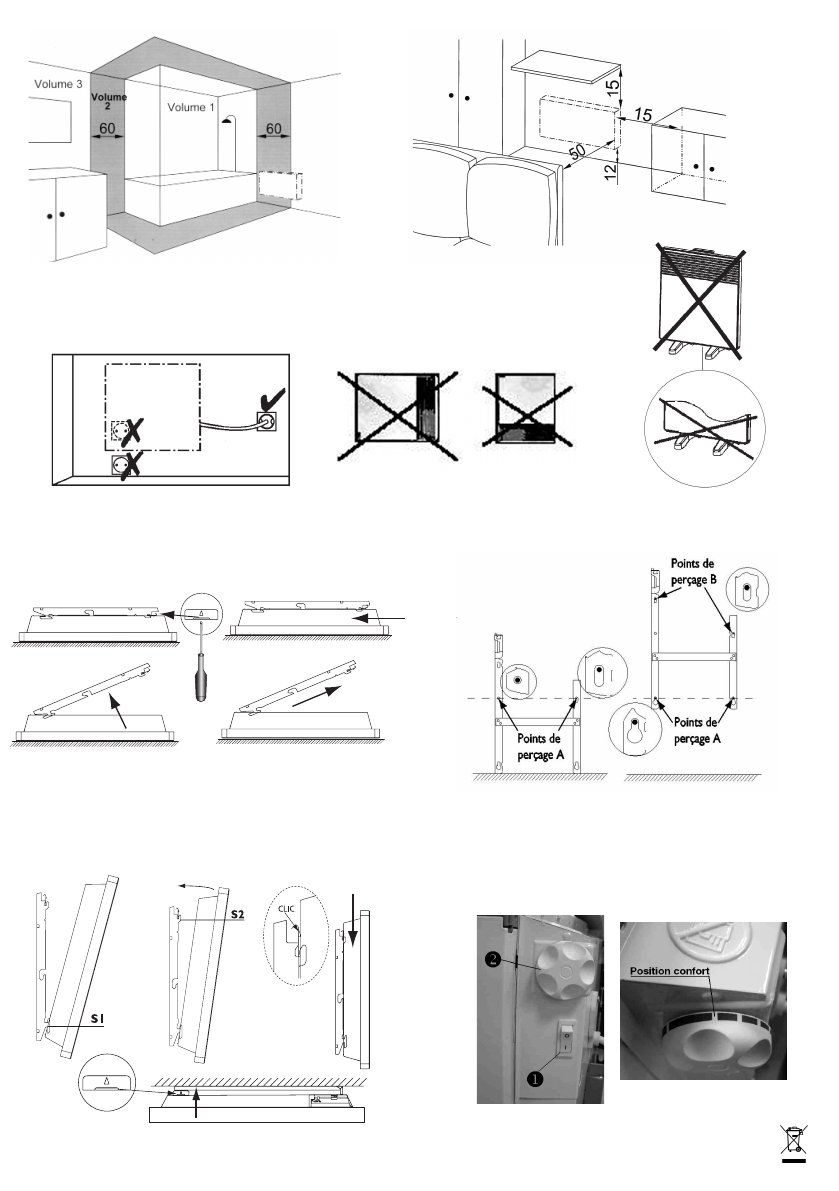

1) Où installer l’appareil ?

- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout

autre cas, veuillez consulter votre distributeur.
- L’installation doit être faite dans les règles de l’art et conforme aux normes

en vigueur dans le pays d’installation (NFC15100 pour la FRANCE).
- Les appareils sont de classe ||

 et protégés contre les projections d’eau

IP  24.  Ils  peuvent  donc  être  installés  dans  le  volume  2  des  salles  d’eau.

Mais les organes de commande de l’appareil ne doivent pas pouvoir être

manipulés par une personne utilisant la douche ou la baignoire.

a

- Respecter les distances minimales avec les obstacles pour l’emplacement

de l’appareil.

b

-  Si  vous  avez  un  revêtement  mural  posé  sur  mousse,  il  faut  mettre  une

cale  sous  le  support  de  l’appareil  d’épaisseur  égale  à  celle  de  la  mousse

afin de conseCver un espace libre derrière l’appareil pour ne pas perturber

sa régulation.
- Ne pas installer l’appareil :

c

 Dans un courant d’air susceptible de perturber sa régulation ( Sous

une Ventilation Mécanique Centralisée etc...).

c

 Sous une prise de courant fixe.

c

 Dans le volume 1 des salles de bains

a

Il est interdit de monter un appareil vertical horizontalement et

vice versa.

2) Comment installer l’appareil ?

2-1) Déverrouiller la patte d’accrochage de l’appareil



Nous vous conseillons de poser l’appareil à plat vers le sol.
-  Munissez-vous  d’un  tournevis  plat  et  soulevez  la  languette  en  veillant  à

ne pas la déformer.
- Tout en maintenant la languette soulevée, poussez la patte d’accrochage

vers le bas de l’appareil pour dégager les crochets supérieurs.
- Faites pivoter la patte d’accrochage autour des crochets inférieurs.
- Retirez la patte d’accrochage.

2-2) Fixer la patte d’accrochage



- Posez la patte d’accrochage au sol et contre le mur.
-  Repérez  les  points  de  perçage  A.  Ceux-ci  donnent  la  position    des

fixations inférieures.
-  Remontez  la  patte  d’accrochage  en  l’alignant  avec  le  point  de  perçage

A pour repérer les points de perçage B. Ceux-ci donnent la position  des

fixations supérieures.
- Percez les 4 trous et mettez des chevilles. En cas de support particulier,

utilisez des chevilles adaptées (ex : placoplâtre).
- Positionnez et vissez la patte d’accrochage.
Nota : Il est formellement interdit d’utiliser l’appareil en configuration mobile,

sur pieds ou sur roulettes. (schéma 3C)

2-3) Raccorder l’appareil :

- L’appareil doit être alimenté en 230V 50Hz.
- L’utilisation de l’appareil avec prise de courant n’est pas permis en France,

couper le cordon au niveau de la prise et procéder au raccordement direct.
- Le raccordement au secteur se fera à l’aide d’un câble 2 fils (modèle mé-

canique

A) et 3 fils (modèle électronique B) par l’intermédiaire d’un boîtier

de raccordement. Dans des locaux humides comme les salles d’eau et les

cuisines il faut installer le boîtier de raccordement au moins à 25cm du sol.





f



A



B



C
