Колодезные насосы SPO
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Области применения
Предназначены для водоснабжения частных домов и дачных
домиков. Используются для подачи воды из колодцев, а так-
же скважин диаметром 5" и 6".
Расшифровка типового обозначения
Пример SPO 3 – 75 x
Типовой ряд
Номинальный расход [м
3
/ч]
Максимальный напор [м]
- с решёткой на всасывании из нержавеющей стали
A - с решёткой на всасывании из нержавеющей стали
и поплавковым выключателем
B - на плите-основании
С - на плите-основании
и с поплавковым выключателем
Условия эксплуатации
•
Температура перекачиваемой жидкости: от 0°C до +40°C.
•
Максимальная глубина погружения: 20 м.
•
Максимальное давление в системе: 10 бар.
•
Насос не должен работать «в сухую».
•
Насос не должен работать на закрытую задвижку.
•
Насос должен перекачивать только чистую воду.
Погружное исполнение с решеткой
на всасывании
Общие сведения
Исполнение на плите-основании
Насосы SPO в исполнении на плите-основании идеально
подходят для монтажа в системах комбинированного водо-
снабжения технической водой (из накопительного бака и
колодца). К всасывающему патрубку насоса могут подсое-
диняться гибкий щланг с фильтром-поплавком, предохраня-
ющие насос от попадания в него загрязнений с поверхности
воды (см. рис. 47).

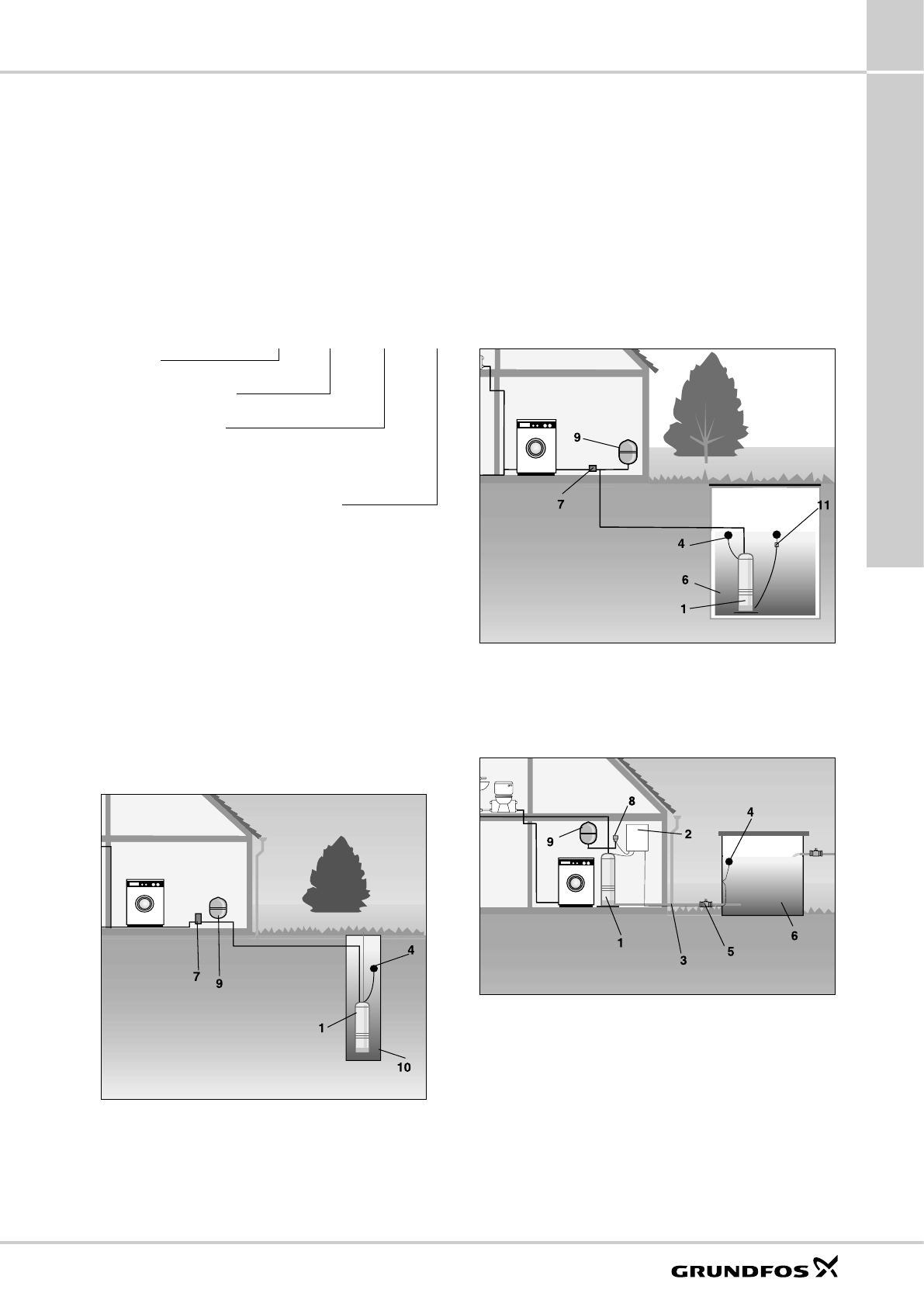

Рис. 46.
Насос SPO. Погружное исполнение с решеткой
на всасывании.
Рис. 47.
Насос SPO. Исполнение на плите-основании.
Рис. 48.
Насос SPO. Сухой монтаж.
1 – Grundfos SPO
2 – Шкаф управления SQSK
3 – Всасывающий трубопровод
4 – Поплавковый выключатель
5 – Вентиль
6 – Накопительная емкость
7 – Реле давления MDR 21/6
8 – Реле давления FF 4-8
9 – Мембранный бак
10 – Колодец
11 – Фильтр на всасывании с поплавком
6. Колодезные насосы SPO
Возможен также сухой монтаж насоса, рядом с колодцем или
накопительной емкостью, так как электродвигатель охлажда-
ется перекачиваемой жидкостью (см. рис. 48).
