44
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
TM01 3008 2898
Реле аварийной сигнализации:
Беспотенциальный переключающий контакт.
Максимальная нагрузка контакта: переменное напряжение 250 В, макс. ток 1 А
Минимальная нагрузка контакта: постоянное напряжение 5 В, 10 мА
Вспомогательное реле:
Беспотенциальный переключающий контакт.
Максимальная нагрузка контакта: следует использовать только безопасное
низкое напряжение. Макс. ток 1 А
Минимальная нагрузка контакта: постоянное напряжение 5 В, 10 мА
Цифровой вход:
Внешний беспотенциальный контакт.
Логический «0»: U
in
> 3,2 В
Логическая «1»: U
in
< 0,9 В
Датчик 1:
Сигнал напряжения: постоянное напряжение 0-10 В/2-10 В, R
i
= 11 кОм.
Допуск: +/-3% при максимальном сигнале напряжения.
Рекомендуется использовать экранированный кабель, максимальная длина
кабеля: 500 м.
Сигнал тока: постоянное напряжение 0-20 мА/4-20 мА, R
i
= 500 Ом.
Допуск: +/-3% при максимальном сигнале тока.
Рекомендуется использовать экранированный кабель, максимальная длина
кабеля: 500 м.
Датчик 2:
Потенциометр: постоянное напряжение 0-24 В, 10 кОм (через внутренний
источник напряжения).
Рекомендуется использовать экранированный кабель, максимальная длина
кабеля: 100 м.
Сигнал напряжения: постоянное напряжение 0-10 В/2-10 В, R. = 11 кОм.
Допуск: +/-3% при максимальном сигнале напряжения.
Рекомендуется использовать экранированный кабель, максимальная длина
кабеля: 500 м.
Сигнал тока: постоянное напряжение 0-20 мА/4-20 мА, R. = 500 Ом.
Допуск: +/-3% при максимальном сигнале тока.
Рекомендуется использовать экранированный кабель, максимальная длина
кабеля: 500 м.

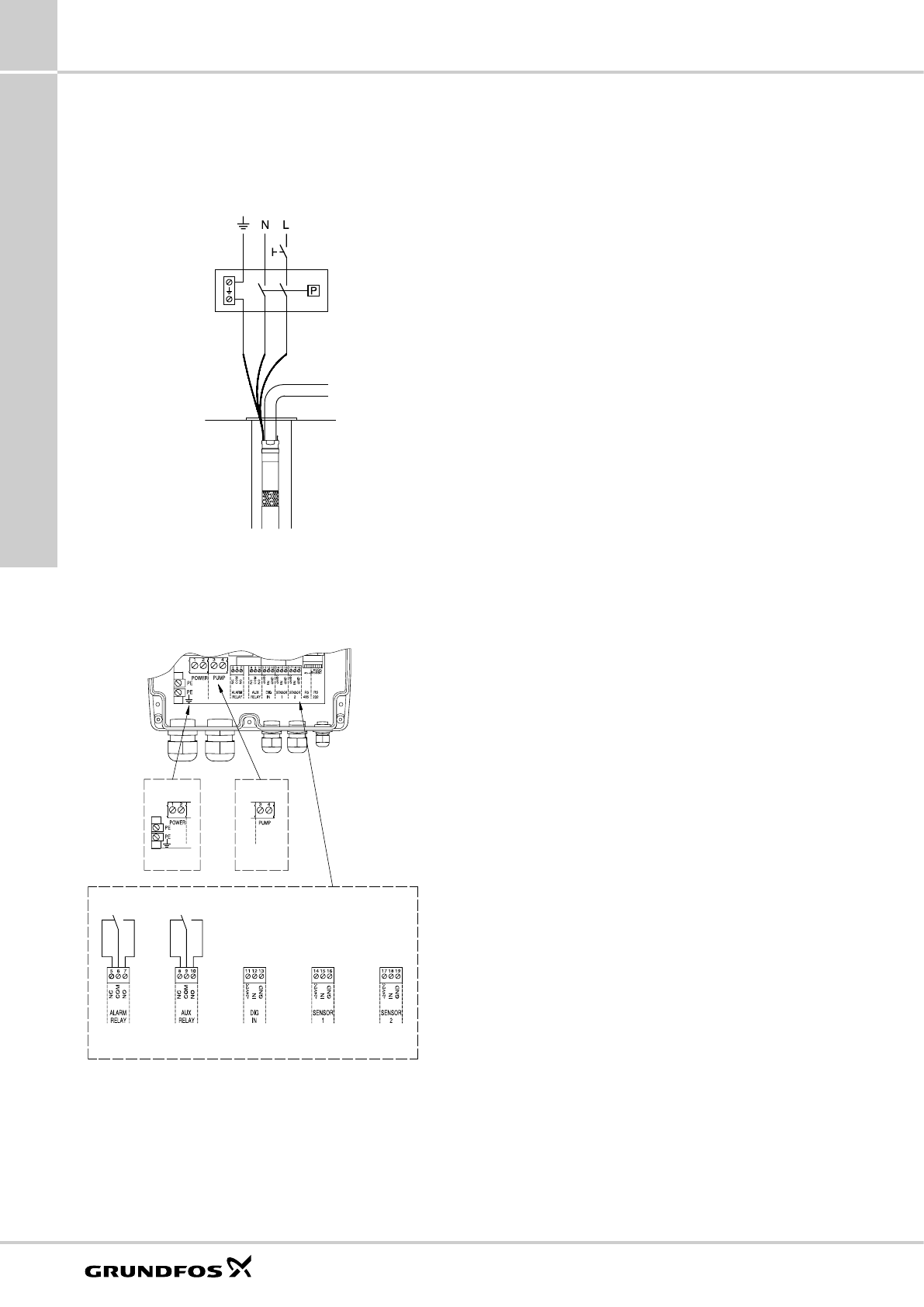

Электросхемы
Подключение к сети насоса с реле давления
Реле давления должно быть рассчитано на максимальный
ток для конкретного насоса.
TM01 1480 4697
Электрическое подключение CU 300
Рис. 35.
Электросхема подключения насоса к сети.
Рис. 36.
CU 300 подключение.
