Скважинные насосы SQ, SQE

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Кабель

Кабели  для  насосов  SQ,  SQ-N  и  SQE  одобрены  для  исполь-
зования  с  питьевой  водой  (одобрены  KTW).  Ниже  в  таблице
приведены  значения  максимальной  длины  кабеля  для  раз-
личных  значений  поперечного  сечения  выводов  с  учетом
4%-го падения напряжения согласно IEC 3-64, серия HD-384
или  правилам,  устанавливаемым  местными  органами.  Если
насос  работает  при  большем  падении  напряжения,  характе-
ристики  насоса  ухудшаются.  Насос  выключается,  когда  на-
пряжение падает ниже 150 В.

Максимальные длины кабелей:

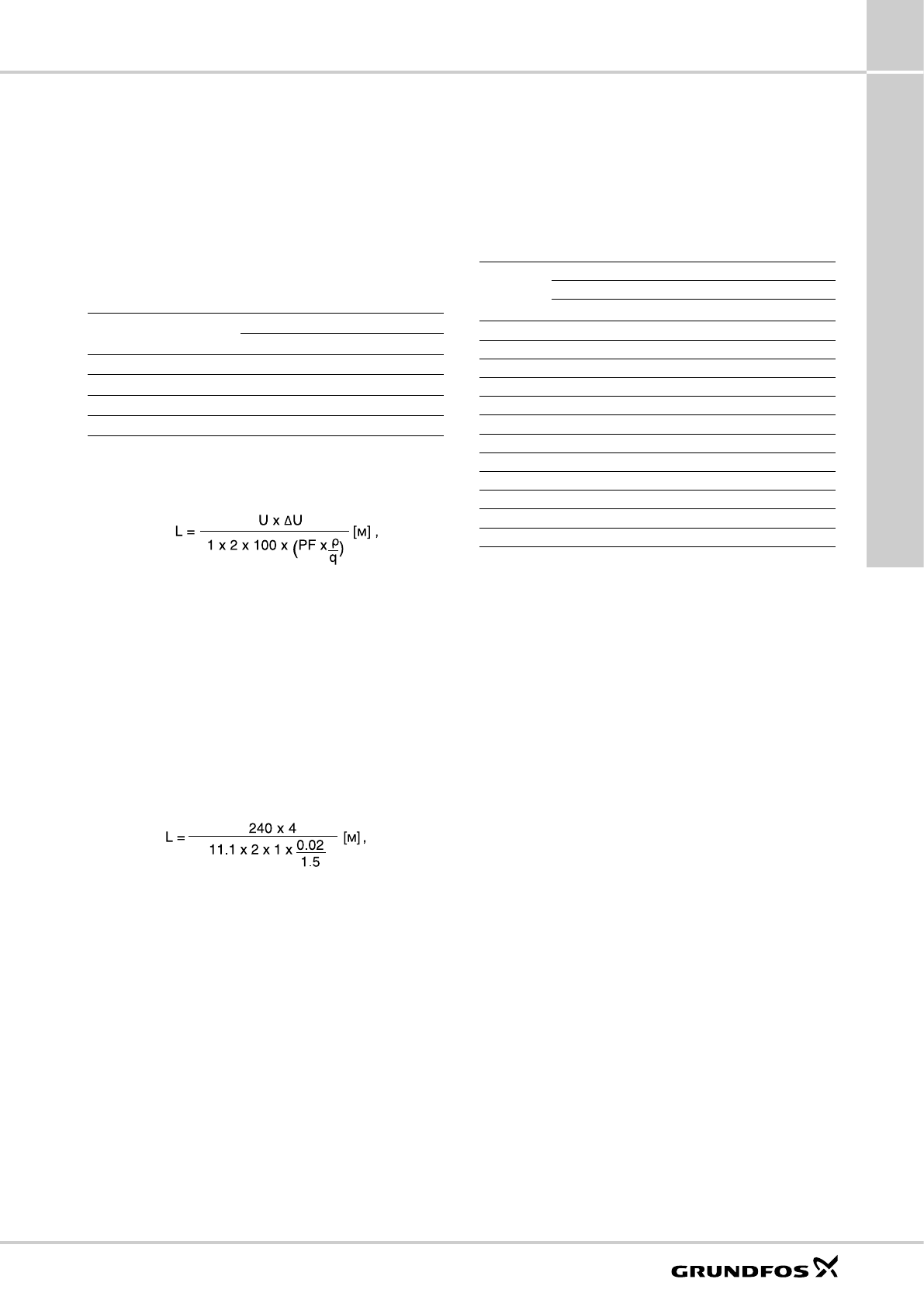

Табличные  значения  вычислены  на  основании  следующей
формулы:

Максимальная длина кабеля однофазного погружного насоса:

где:
L = длина кабеля [м]
U = номинальное напряжение [В]
DU = падение напряжения [%]
I = номинальный ток двигателя [A]

ρ

 = удельное сопротивление: 0,02 [Ом мм

2

/м]

PF = 1
q = поперечное сечение кабеля

Пример:

Напряжение питания: 230 В
Падение напряжения: 4%
Ток двигателя: 11,1 [A]
q = кабель 1,5 м

2

где:

L = 32 м.

Выходная мощность

двигателя [кВт] (P2)

I

1/1

[A]

Максимальная длина [м]

1,5 мм

2

2,5 мм

2

4 мм

2

6 мм

2

0,7

5,2

69

115

185

277

1,15

8,4

43

71

114

171

1,68

11,2

32

54

86

129

1,85

12,3

30

50

80

120

Длина

[м]

Поперечное сечение выводов

1.5 мм

2

2.5 мм

2

плоский

круглый

5

96160870

10

96160871

15

96160872

20

96160873

30

96160874

40

96160875

50

96160876

60

96160877

70

96160878

80

96160879

90

96160880

100

96160881

96160859

Номер  изделия  из  приведенной  ниже  таблицы  относится  к
следующему:

Один отрезок кабеля с штекером двигателя, в упаковке;

•

6 гаек (M4) для установки штекера;

•

3 винта (PT 3.5 x 10) для установки ограждения кабеля;

•

 3 винта (M3 x 6) для установки ограждения кабеля, идущего
к сетчатому фильтру на всасывающей линии.
