Скважинные насосы SQ, SQE

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Принцип действия и преимущества

Система  поддерживает  постоянное  давление  при  обес-
печении  максимальных  характеристик  насоса  незави симо
от  изменяющегося  расхода  воды.  Давление  ре гис трируется
датчиком  давления,  и  его  зна чение  передается  на  CU  301.
Блок управления CU 301 произ водит корректировку рабочих
параметров насоса, если это необходимо.

Когда система разбрызгивателя включена, давление в мем-
бранном напорном баке начинает падать.

При низком расходе (менее 0,18 м

3

/час) давление мед ленно

уменьшается.  Когда  давление  в  мембранном  напорном

баке  на  0,5  бар  становится  ниже  контрольной  точки,  насос
начи нает работать. Насос продолжает работать до тех пор,
пока  давление  не  будет  превышать  контрольную  точку  на
0,5 бар. Подобный способ работы называется вклю чением/
выключением.

При расходе свыше 0,18 м

3

/час давление быстро умень шается,

при этом насос запускается и поддерживает постоянное дав-
ление в мембранном напорном баке.

В  процессе  работы  CU  301  регулирует  производитель ность
насоса  для  поддержания  постоянного  давления.  При  отсут-
ствии расхода насос заполняет мембранный напорный бак и
ос танавливается.

TM01 7906 5099

1

Насос, SQE

2

Кабель

3

Хомут крепления кабеля

4

Мембранный напорный бак, 8 литров

5

Блок управления, CU 301

10  Датчик давления, 0-6 бар
14  Манометр
18  Водопроводный кран
21   Сеть электропитания, 1 х 200-240 В, 50/60 Гц
22  Водоподъемная труба
30  Трос из нержавеющей стали
31   Зажимы троса из нержавеющей стали, 2 шт. в одну

проушину

Поддержание постоянного давления в системе с CU 301 – ирригация

Поз.

Наименование

Тип

К-во, штук

Номер продукта

Цена за 1 шт.

Общая стоимость

1

Насос, SQE

2

Кабель

3

Хомут крепления кабеля

4

Мембранный напорный бак

8 л / 7 бар

5

Блок управления

CU 301

10

Датчик давления

0-6 бар

14

Манометр

30

Трос из нержавеющей стали

31

Зажимы троса из нержавеющей стали

2 шт. в одну

проушину

CU 301 для поддержания постоянного давления – ирригация

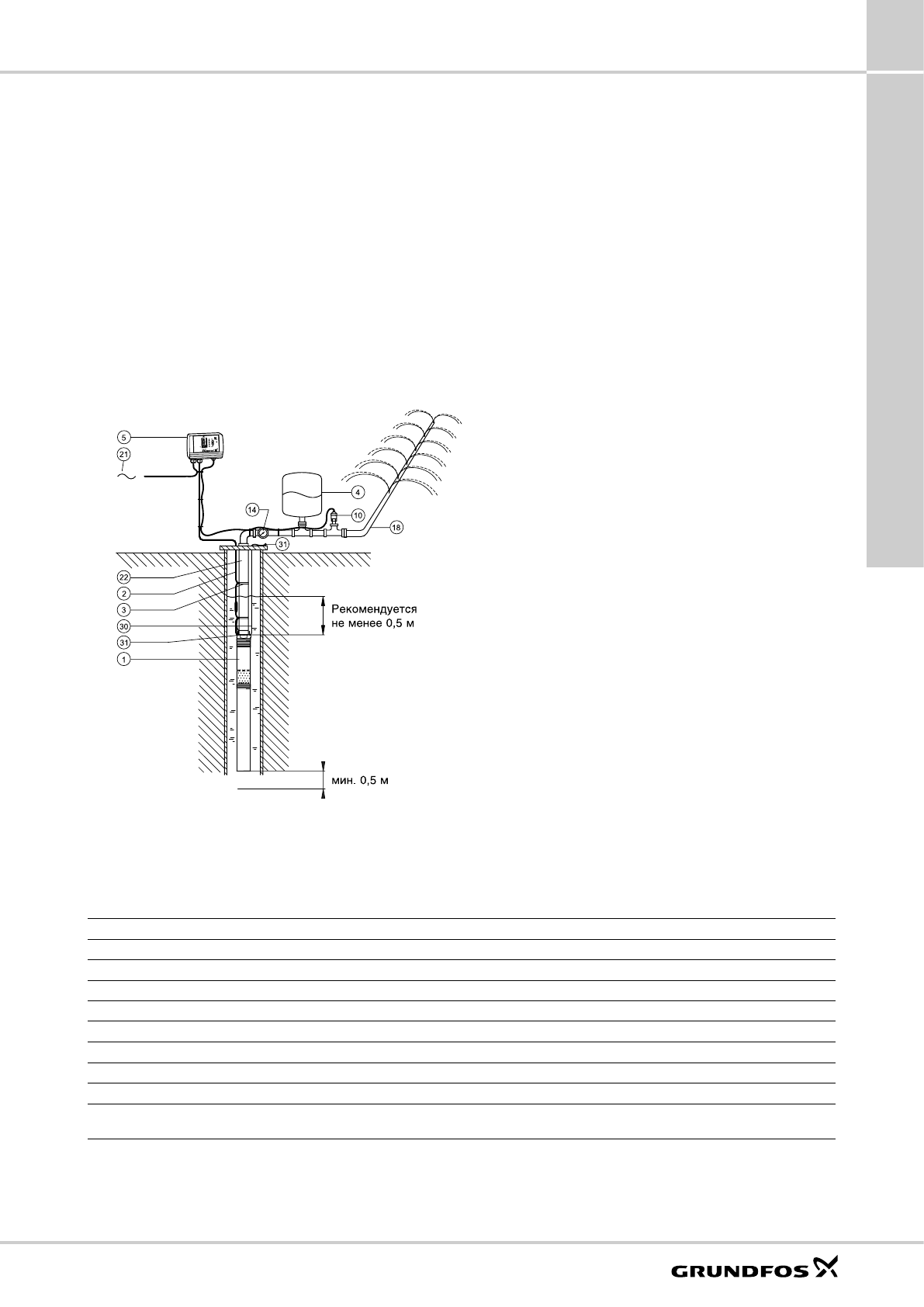

Рис 12.

 Насос типа SQE и CU 301 в системе ирригации
