10

SD-EX220H

SD-EX220H(R)

(TINSZ0985AWZZ)

160

MM

110

MM

■

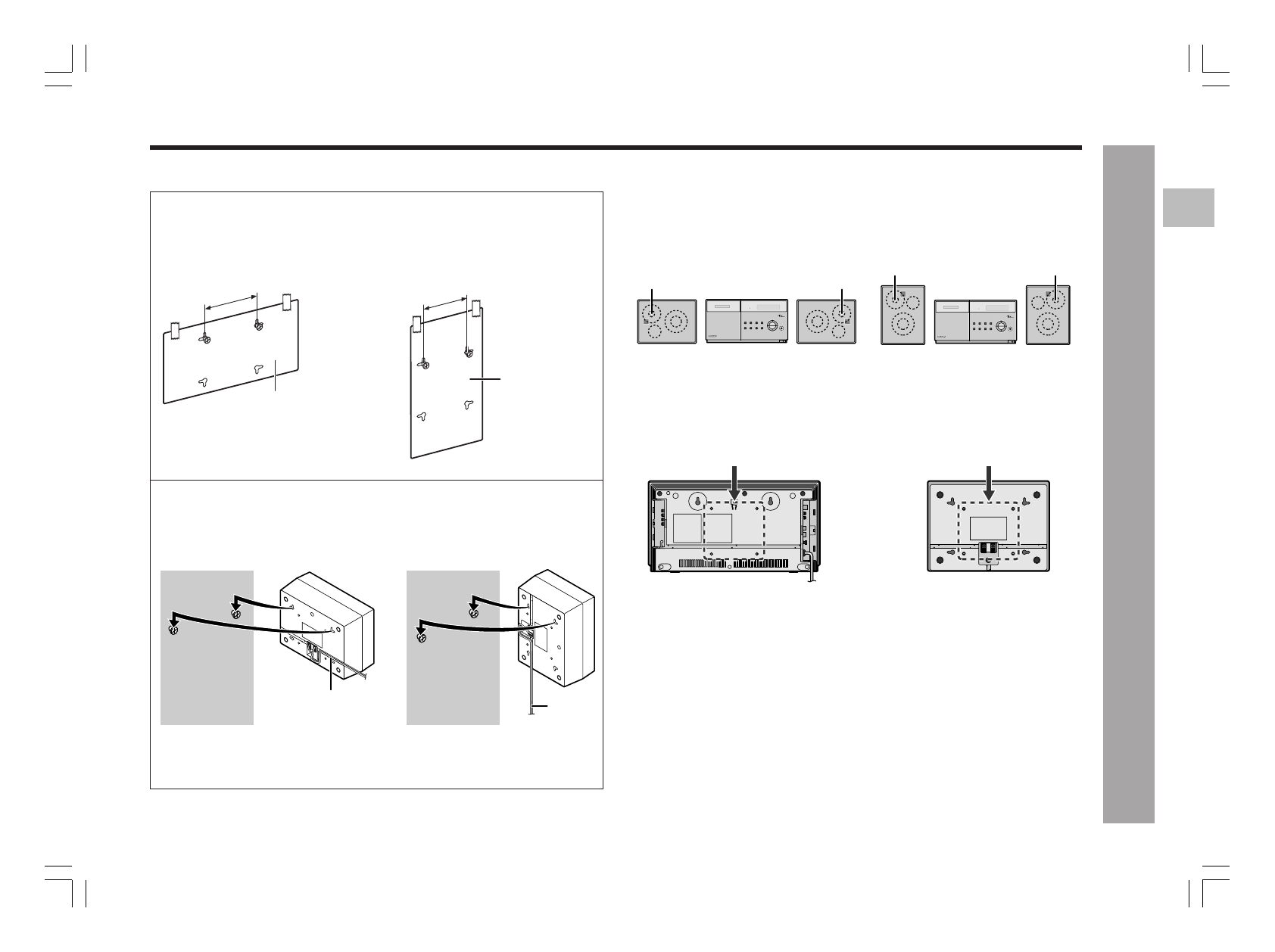

Установка громкоговорителей

1

 Прикрепите бумажный шаблон и вкрутите в стену два винта на

расстоянии в 160 мм между ними. При вертикальной установке
расстояние должно составлять 110 мм.

2

Затяните винты и уберите бумагу. Повесьте громкоговоритель
на головки винтов и убедитесь в надежности его крепления.

В с т а в ь т е   п р о в о д   г р о м к о г о в о р и т е л я   в   к а н а в к у   в   з а д н е й   ч а с т и
громкоговорителя.

(Горизонтальное положение)

(Вертикальное положение)

Бумажный шаблон для
громкоговорителя

Б у м а ж н ы й
ш а б л о н

д л я

громкоговорителя

(Горизонтальное положение)

(Вертикальное положение)

Поверхность стены

Поверхность стены

Провод громкоговорителя

Провод

громкоговорителя

Примечания:

• Располагайте  громкоговорители  таким  образом,  чтобы  динамик  верхних

з в у к о в ы х   ч а с т о т   н а х о д и л с я   н а   в н е ш н е й   с т о р о н е .   Л е в ы й   и   п р а в ы й
громкоговорители следует всегда располагать симметрично.

• В  задней  части  главного  аппарата  и  громкоговорителей  имеются  четыре

о т в е р с т и я   д л я   в и н т о в   V E S A   ( * ) .   В ы   т а к ж е   м о ж е т е   в о с п о л ь з о в а т ь с я
имеющимися в продаже приспособлениями для установки.

• Обязательно  устанавливайте  оборудование  в  соответствии  с  методом,

рекомендуемым изготовителем кронштейна.

(*)  VESA  (Video  Electronics  Standards  Association)  является  организацией,
продвигающей стандартизацию устройств цифровых изображений для ПК.

(Горизонтальное положение)

(Вертикальное положение)

Динамик  верхних
звуковых частот

Динамик  верхних
звуковых частот

Динамик  верхних
звуковых частот

Динамик  верхних
звуковых частот

(Главный аппарат)

(Громкоговоритель)

Подготовка к использованию

-

Установка главного аппарата и громкоговорителей на стену

 -
