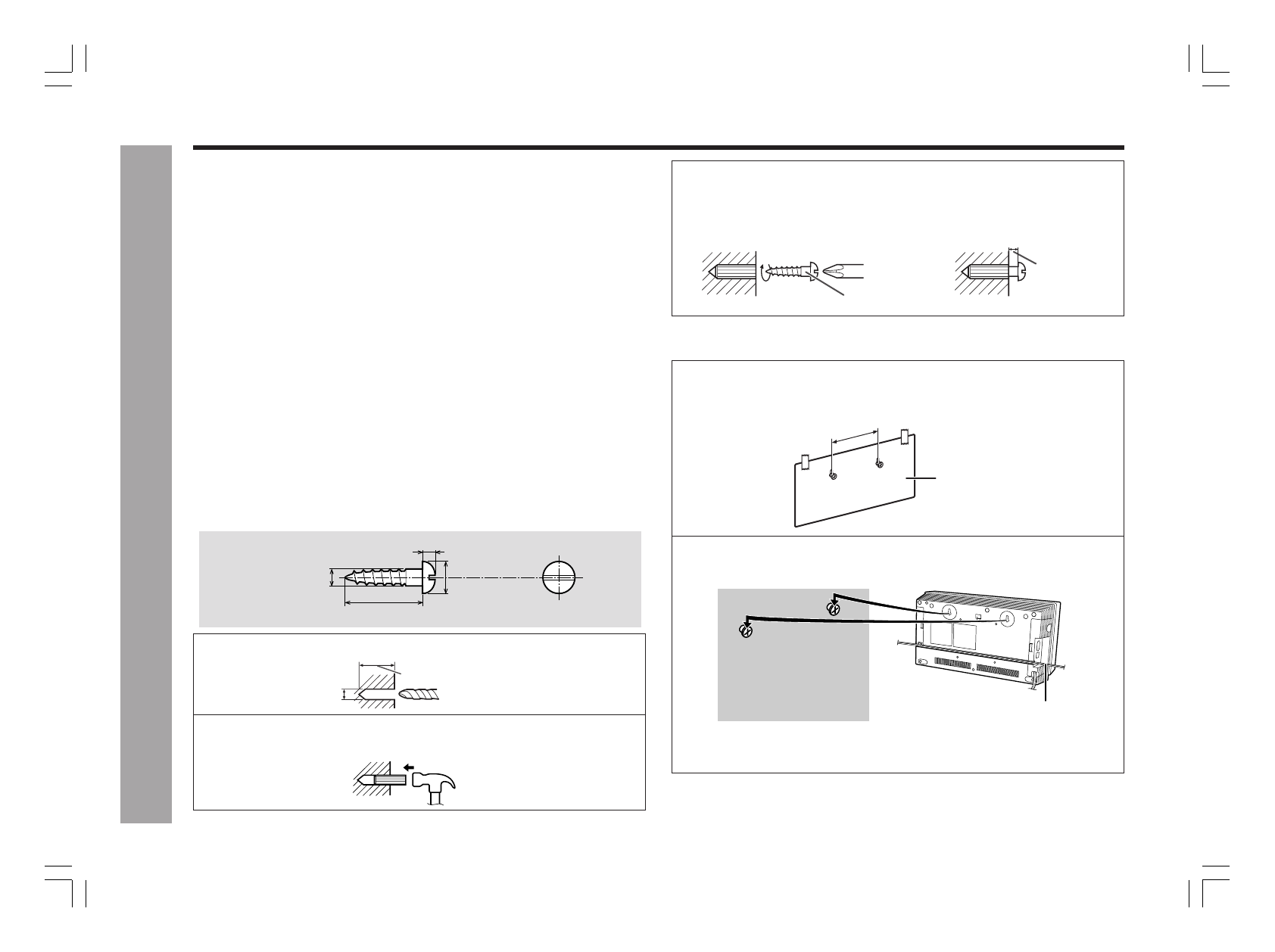

Установка главного аппарата и громкоговорителей на стену

ВНИМАНИЕ:

• При  установке  главного  аппарата  (3,7  кг)  на  стену,  обеспечьте  надежность

крепления, чтобы аппарат не упал.

• Перед установкой проверьте надежность стены. (Не вешайте оборудование

на фанерную штукатурку или стену с известковой побелкой. Главный аппарат
или  громкоговорители  могут  упасть.)  Если  это  определить  не  удается,
свяжитесь со специалистом по обслуживанию.

• Крепежные  винты  не  входят  в  комплект  поставки.  Используйте  винты

надлежащего типа.

• Проверьте  плотность  затяжки  всех  крепежных  винтов,  а  также  то,  что  они

вставляются в пазы главного аппарата и громкоговорителей.

• Установите  главный  аппарат  и  громкоговорители  на  стену,  для  этого

понадобится по 2 винта на каждое устройство.

• Выберите хорошее местоположение. Если этого не сделать, могут произойти

несчастные случаи или поломка аппарата.

• Не размещайте оборудование на кровати, диване, баке для воды, раковине

и на стене прихожей.

• Во избежание несчастных случаев, прикрепите провода громкоговорителей

к стене. Вы можете споткнуться о них.

• Фирма  SHARP  не  несет  ответственности  за  несчастные  случаи  по  причине

неправильной установки.

■

Закручивание винтов

Фирма  Sharp  спроектировала  главный  аппарат  и  громкоговорители  таким
образом,  что  их  можно  вешать  на  стену.  Используйте  надлежащие  винты  (не
входят в комплект поставки). Их размер и тип приводятся ниже.

1

 Просверлите дрелью отверстие в стене.

2

Вбейте молотком в отверстие заглушку для настенной установки,
пока она не станет заподлицо с поверхностью стены.

3,2 мм

5 мм

Мин. 22 мм

9 мм

3

Вкрутите в стену по два винта для главного аппарата и каждого
громкоговорителя, как показано на рисунке.

• Убедитесь в том, что и болт, и стена могут выдержать нагрузку в 20 кг.
• Вкрутите винты так, чтобы головка винта выступала примерно на 5,5

мм от поверхности стены.

■

Установка главного аппарата

1

 Прикрепите бумажный шаблон и вкрутите в стену два винта на

расстоянии в 160 мм между ними.

2

Затяните винты и уберите бумагу. Повесьте главный аппарат
на головки винтов и убедитесь в надежности его крепления.

Вставьте  провод  левого  громкоговорителя  в  канавку  в  задней  части
главного аппарата.

Поверхность стены

Поверхность стены Винт для настенного крепления

Бумажный шаблон для главного
аппарата

Провод громкоговорителя

Поверхность стены

Подготовка к использованию

-

Установка главного аппарата и громкоговорителей на стену

 -

32 мм

8-9 мм

5,5 мм
